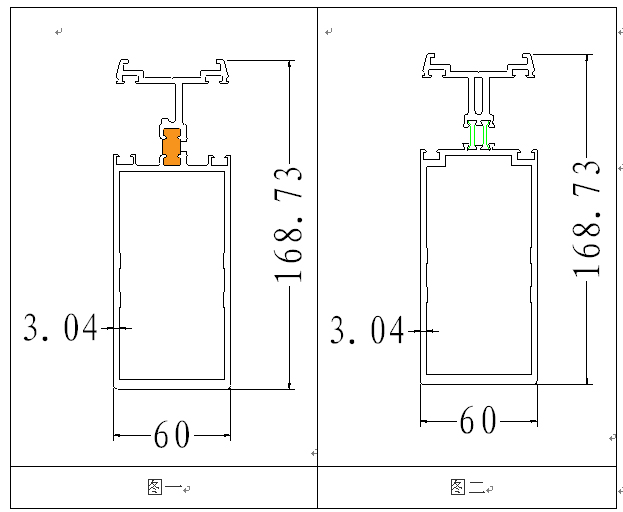

　 對于隔熱鋁型材能否作為主承重載體而用于大型和高層建筑用窗或幕墻的關鍵之一，是隔熱鋁材的強度（或復合慣性矩）能否達到設計方的規定。那么，注膠式隔熱鋁材與穿條式隔熱鋁材的強度實際相差多少呢？我們對此也進行了計算和分析。如下圖分別是注膠和穿條的隔熱幕墻：

　　眾所周知，幕墻設計師在計算穿條隔熱幕墻的慣性矩（抗風載核方向）時，只計算隔熱材料連接的兩塊鋁型材的慣性矩總和，因此我們可以計算出圖二上半部分的慣性矩和下半部分的慣性矩總和是：248 cm4。

　　如何計算注膠隔熱幕墻的慣性矩呢？美國AAMA(美國建筑制造協會)綜和了各種因素，編寫出了計算注膠隔熱幕墻慣性矩的軟件，軟件界面如下：

　　用戶輸入兩塊型材的相關參數，如：面積（A1,A2）、慣性矩（I 01,I 02）、質心至外輪廓的距離（C 11,C 22）、質心間的距離（D）、抗剪切的平均厚度（tw）；隔熱結構膠的截面參數,如：最寬尺寸（b）,最窄尺寸(b'),最大隔熱長度（Dc）,最小隔熱長度(g)。

　　再選擇載荷形式（集中、均布、三角形、梯形），桿件寬度。

　　再輸入鋁合金材料的彈性模量（70,000 N/mm²）,隔熱結構膠的常溫剪切模量（552 N/mm²）。

　　點擊計算，自動生成結果。

　　通過軟件我們可以算出注膠隔熱型材圖一的有效慣性矩為：481 cm⁴
　　通過對比，我們發現，圖二穿條隔熱幕墻的慣性矩是：248 cm⁴，圖一注膠隔熱幕墻的慣性矩是481 cm⁴，注膠幕墻比穿條幕墻的慣性矩要大197 cm4，要彌補圖二穿條隔熱幕墻的慣性矩，我們只能將圖二穿條隔熱幕墻加長增強，如下圖三所示：

　　同理：我們可以算出注膠隔熱幕墻的材料成本為（所需鋁材的售價+隔熱材料的售價）：16.244cm²³³是鋁的密度）
　　另外，通過該軟件，還能得到其它結果如下：

　　1：桿件受到載荷（集中、均布、三角形、梯形）時，內外兩塊鋁合金型材外側受到的應力。當其小于許用應力強度時，桿件是安全的（6063 T5;6063 T6 ;6061 T5 有著不同的許用應力強度）。

　　2：內外兩塊鋁合金型材的截面矩。

　　3：桿件受到載荷（集中、均布、三角形、梯形）時，總的撓度值。

　　4：桿件受到載荷（集中、均布、三角形、梯形）時，隔熱結構膠所受到剪切強度。（此值應小于最大剪切強度值的40%，以保證桿件無塑性變形。）
　　5：桿件受到載荷（集中、均布、三角形、梯形）時，隔熱結構膠與鋁合金型材截面剪切強度的比例。為優化注膠截面設計提供參考。

　　綜上所述：注膠隔熱幕墻比穿條隔熱幕墻每米節約：140.5元－126.5元=14元，占總材料成本的：14元÷126.5元=11%。每米節省鋁合金型材：5.09公斤－4.40公斤=0.69公斤；比例為0.69÷4.40=15.7%。不同的隔熱技術，帶來了不同的觀念，資源節約和環境保護已經成為我國的基本國策，科學發展觀要求必須選擇“集約型、節約型、生態型”發展的道路。美國亞松公司作為隔熱鋁合金的先鋒，爭取在世界范圍內，愿為節能降耗、建設好我們美麗的家園而做出應有的貢獻。
