有機蒙脫土改性環氧結構膠(二)

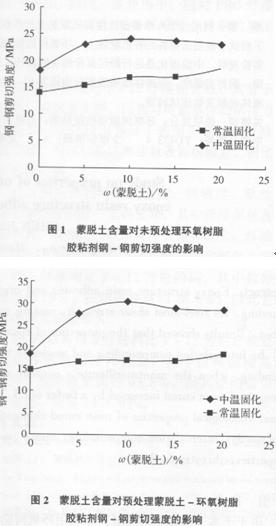

    圖l為蒙脫土質量分數從0-20%變化時，膠粘劑未進行預處理的鋼一鋼剪切性能的變化趨勢，圖2為蒙脫土含量變化時，膠粘劑進行80℃/6h預熱處理的鋼-鋼剪切性能的變化趨勢。據此進行分析。

有機蒙脫土改性環氧結構膠（二）

    三、結果與討論

    1、蒙脫土含量對膠粘劑的鋼一鋼剪切性能的影響

    測試結果表明：


    (1)隨著MMT的增加，膠粘劑的鋼-鋼剪切性能不斷提升，MMT質量分數超過10%以后，略有下降但下降幅度不大(僅6.1%)，這是由于MMT含量增大以后，蒙脫土易形成團聚體，蒙脫土與EP的接觸面積減少，插層不完全造成的。


    (2)在常溫固化的條件下，經過預處理的膠粘劑鋼-鋼剪切強度比未預處理的只高出1～5MPa，而在中溫固化條件下，經過預處理的膠粘劑的鋼—鋼剪切性能有較大提高(ω(MMT)=10%)，從24.13MPa增長到30.42MPa提高26.1%，這是由于經預熱以后膠體的反應活性得到提高，有利于固化時插層復合行為的進行。


    (3)膠粘劑在中溫固化時鋼—鋼剪切性能大大提高。MMT質量分數為10%的膠粘劑比純環氧樹脂，強度提高了65.3%(從18.40MPa提高至30.42MPa)。同含量的MMT的膠粘劑比常溫固化的剪切強度都高出10MPa，提高50%以上。這證明在材料相同的情況下，中溫固化是插層復合進行完全的關鍵條件。

轉載時需注明出處：中國幕墻網 www.ikucheng.com
我要評論 (已有*人參與評論)
上一篇：有機蒙脫土改性環氧結構膠(一) 下一篇：我們為綠色奧運增添一份力量 來自無毒膠的力量	【回到頂部】
