JBC5100門禁系統方案
來源:深圳市興建博電子有限公司 作者:SZJBC2W 日期:2010-1-6
頁面功能【字體：大 中 小】【打印】【投稿】【評論】 |
|
|
| | 關鍵詞：JBC5100 門禁 系統 方案 |
|
|
【中國門窗&配套材料網 1月6日】門禁系統已成為發達國家和地區最主要的保安系統之一，和傳統的保安設備不同，它變被動的監控和報警為主動的控制，起到更高的安全作用。
一、系統背景：
門禁系統已成為發達國家和地區最主要的保安系統之一，和傳統的保安設備不同，它變被動的監控和報警為主動的控制，起到更高的安全作用。因此，門禁系統在保安設備領域中獨領風騷、據美國權威機構調查統計結果：美國門禁設備銷售占整個公共安全行業市場銷售額的57.8％，閉路電視監控及其它報警設備銷售總額僅占39.2%,另外臺灣安全器材市場年度調查報告中，門禁銷售增長率為25％，高出其它保安設備增長率十幾倍。
安裝門禁管理系統是對安全和效率的投資，現在我們推薦采用的門禁系統具有先進的功能，并結合中國的實際情況，具有很好的擴展性，安全性和實用性，能滿足復雜的要求和適應未來的發展。
二、系統描述：
JBC5100高端門禁控制系統采用國際先進的系統結構，通過整合先進的非接觸IC卡和非接觸卡門禁專用讀卡器，門禁專用控制器，配制相關的電鎖和電源等部件，設計一套高度智能化、既可實時控制又可脫機使用的網絡門禁和報警管理計算機系統。
系統使用JBC5100四門門禁控制器，配置JBCOnline2.0高端門禁控制系統軟件，在系統中加入了DVR的聯動，也就是說人員在讀卡器上刷卡時自動記錄人員的刷卡錄像，杜絕卡片借用的現象。引入了出入控制技術概念及事件管理機制，可自定義出入口類型，可查詢相關事件記錄。多權限的卡片管理模式及載入電子地圖功能，可實現考勤、巡更管理，從而實現一卡通管理。
該系統加入了消防聯動接口，并引入了專業化的門禁功能概念如：互鎖、級聯、多卡等。使門禁功能更完善、可靠。它主要應用于對門禁要求安全性較高的企業單位，如銀行、儲蓄所、監獄看守所等等。
三、系統主要產品介紹及周邊配套產品簡介：
3.1JBC5100四門門禁控制器
門禁控制器是系統的核心設備，其性能的優劣會直接影響到系統的穩定，甚至整個系統的安全。JBC5100四門門禁控制器，存儲芯片采用非易失性閃存芯片，可以存儲10萬條記錄，停電后數據永不丟失。具有防死機軟件狗電路、自檢電路和實時時鐘電路設計，所有輸入口光藕隔離，所有繼電器輸出帶有瞬間過壓保護，增強了控制器的穩定性和實時性。工業級設計，可每天24小時連續運行。
控制器本有RS232和RS485兩種連接方式，根據需要，還可以選用網絡控制器（JBC7008）進行遠程控制和管理。控制器與讀卡器這間連接方式采用國際標準安全 Wiegand26、34、42碼方式，工程布線靈活、實用。多反饋電源保護電路設計、三級防雷防浪涌電路設計，大負載繼電器輸出設計，等實用功能保證了控制器及其系統的安全穩定。
功能特點:
1、可同時控制4個出入口。
2、自適應各種標準格式維根讀卡器接口。
3、單卡開門、雙卡開門、單卡＋密碼、直接密碼等多種開門模式
4、可編程多門互鎖功能、可編程多門級聯控制功能
5、可編程星期門禁時間段控制、可編程的節假日門禁時間段控制、可編程的星期常開時間段控制
6、非法開門、開門超時、用戶自定義傳感器等現場報警功能
7、可編程的聯動輸入控制
8、多達1萬條事件記錄存儲容量且記錄可循環存放，斷電數據不丟失
9、多達2萬個單，雙卡用戶注冊容量且單雙卡數動態分配
10、人員分級控制（4級）及分組控制（最大16組）
11、設備自檢功能，4LED指示燈顯示設備運行狀態
12、運行及各出入口傳感器狀態可實時監控
13、大容量備用電池，且能自動切換，充電
14、全部輸入光藕隔離、輸出瞬態保護，防雷通訊接口設計
3.2讀卡器
作為門禁系統的前端信息采集設備，一款性能可靠，安全的讀卡設備在系統中的作用是至關至要的。
JBC5100四門門禁控制器可以采用多樣化的讀卡器和卡片，我公司的讀卡器設計精美、外形堅固、安全性較高。它本身附帶微小感應天線，由于其精致的外形及其內部電子原件采用密封膠固化，因此可以滿足任何建筑安全的應用，包括潮濕及多塵埃的環境。

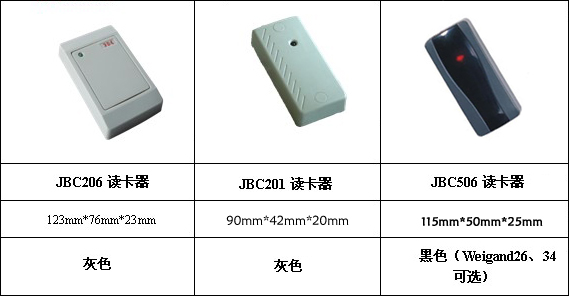

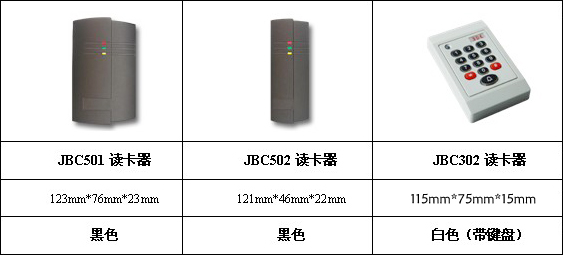

關鍵參數：
推薦一：Weigand系列ID型讀卡器
優點：
抗金屬屏蔽和讀卡器相互干擾能力強。
性能穩定，先進的防死機電路設計，防浪涌保護，防錯接保護。
智能化聲音和燈光控制模式
符合國際標準的接線方式
蜂鳴器聲音清脆響亮，不會受干擾變調。
傳輸距離長可達100米。
時尚外型設計多款款式和顏色選擇。
無環氧樹脂封裝，易于散熱，耐高溫。
推薦二（一卡通配置）：Mifare One (Philips)系列讀卡器
特點:方便配合消費機完成一卡通項目的配置,必須配合 Philips Mifare One薄卡使用,86mm*54mm*0.76mm信用卡規格、超薄，美觀實用，存儲量1K字節,16個分區。
3.3電鎖及其它配件
電鎖

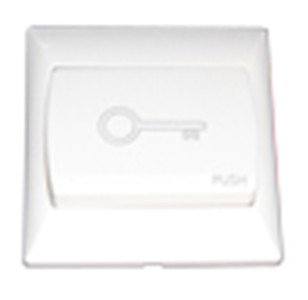

按鈕
3.4配套軟件
JBC Online V2.0門禁系統 版本號(V2.0.0.36)
四、系統優勢:
4.1人員可以分多級管理
人員的信息管理類型詳細，包含部門、職務、有效期、入職日期等等信息，對于門禁系統來說，可以按照不同的級別來控制人員的門禁權限，在JBC5100四門門禁控制器中采用了4種級別的權限控制如下：
1)A級別卡：檢測卡片有效期，在有效期內刷卡就可以開啟出入口
2)B級別卡：檢測節假日及星期時段控制是否有效，如有效則檢測相應的節假日及時段設置。
3)C級別卡：先檢測節假日及星期時段控制是否有效，再檢測密碼控制是否有效，如有效則檢測相應的參數設置。
4)D級別卡：刷卡不執行開啟出入口動作，只保存記錄。
4.2靈活豐富的時段及班組管理
人員的授權信息不僅可以設置某個人能過哪幾個門，或者某個人能過所有的門、某些人能過哪些門，也可以進行嚴格的設置某個人對某個門，星期幾可以進門，每天三個幾點到幾點可以進門，或者在節假日期間哪些人可以進門及哪個時段可以進門；也可以設置哪些門在哪些時段處于常開時段，任何人可以進出。
在JBC5100四門門禁控制器系統中就提供了星期時段控制、節假日時段控制、常開時段控制三種時段控制，在星期時段及節假日時段中可以將人員分為不同的班組來管理，控制其在有效的時間內進出出入口。
1)星期時段控制：系統最多有16張星期門禁時段表，并可將持卡用戶最多劃分為16個組，對于一個出入口來說，可規定不同組的持卡用戶在不同的有效時段內進出本出入口。
2)節假日時段控制：系統最多有8張節假日門禁時段表，在規定的節假日里，對于一個出入口來說，可規定不同組的持卡用戶在不同的有效時段內進出本出入口。
3)常開時段控制：有些出入口須在某些時間段內保持開門狀態，過了規定的時間后又會自動關閉，此功能即為此而設，星期常開時段表共有8張。
4.3多種開門模式
每個出入口可以設置不同的開啟模式，一些門禁級別較低的出入口，可以直接按鈕開門，而某些安全級別要求高的出入口,可以設置為卡+密碼模式,每張卡都有自己獨立的密碼。JBC5100四門門禁控制器系統中提供了開門按鈕開門、軟件控制遠程開門、單卡開門、雙卡開門、單卡＋密碼（6位密碼）、直接密碼開門（8位密碼）；對應的出入口控制輸出接口將輸出開啟動作，這個開啟動作的持續時間設置范圍為0.1－25.5s。
卡+密碼模式：
當某出入口設置為卡＋密碼開門模式時，級別為C級的單卡用戶刷卡后還須輸入正確的用戶密碼才能合法進出此出入口。如果執勤人員的卡不慎遺失,被別人揀到也無法打開該門。也可以杜絕同事蓄意偷用別人的卡入門作案,并栽贓陷害同事。因為每個人都有自己的密碼,如果刷卡后密碼不正確,也不予以開門。
獨立開門密碼：
一個出入口設置了獨立開門密碼，當某出入口的此功能設為有效時，可不需刷卡而直接輸入正確的獨立開門密碼就可合法開門。
4.4豐富實用的報警模式
JBC5100四門門禁控制器系統中提供了非法開門報警、開門超時報警、SENSER觸發報警、脅迫碼報警及鎖開而門未開報警5個報警類別。每種報警均可設置現場報警是否有效。所有的報警都會在總控制電腦上實時顯示紅色閃動記錄,并驅動計算機音箱提醒管理者注意,還可以驅動JBC5100本生的報警輸出控制警笛警燈等予以現場報警。
非法闖入報警:門被人非法強行破壞打開.
開門超時報警:
人員進入后,門沒有關好,超過一定時間予以報警提醒進入的人員或者控制室的管理員安排關好該門。該時間可以自定義設置。
SENSER觸發報警:
提供了輸入接口，可連接不同類型的傳感器，到觸發時相應的出入口產生報警信息，出入口SENSER的報警觸發類別可設置。
脅迫報警:
有人被人脅迫要求打開某些門,如果該工作人員拒絕開門或者強行報警會被犯罪份子進行人身傷害,所以此時該人員可以假意順從犯罪份子,輸入特定的反脅迫密碼,此時門被自然打開,系統可以不動聲色地將被脅迫的報警信息發送給中央控制人員的電腦,并驅動報警,及時采取措施.并同時保障了被脅迫人員的人身安全.
鎖開而門未開報警：
此種報警類型主要針對自動鎖與手動鎖結合的鎖，當給信號將鎖打開后，而沒有將門打開，報警提醒開鎖的人員或者控制室的管理員安排關好該門。
4.5事件的實時監控及電子地圖功能
管理員通過計算機對所有門的刷卡和開關狀態進行實時監控,可以實時地顯示所有門的開關狀態,進出記錄包含卡號、姓名、地點、所屬部門、是否允許通過等信息。不同事件提供不同顯示狀態。總控制臺也可以設置電子地圖,便于操作員對監獄整體門禁布局情況一目了然,能夠快速、直觀形象地對門禁進行應急操作。4.6豐富的聯動控制功能
JBC5100四門門禁控制系統提供了2組聯動輸入接口，聯動輸入時可控制出入口的開、關狀態，并提供相應的報警信息。聯動輸入的應用如下：
強制關門功能：
在安全級別較高的區域，我們可以設置聯動控制，控制該區域的出入口的開關狀態。如果管理員發現某個犯罪份子在某個區域活動，管理員可以通過觸發聯動按鈕，強行執行關閉該區域的所有門，使得犯罪份子無法通過偷來的卡刷卡或者按開門按鈕來逃離該區域，并發出報警信息通知保安人員趕到該區域予以抓捕，犯罪份子注定無處可逃。
緊急開門功能：
當在非常緊急的情況下（如遇到火警、毒氣）按下設置在可控制器區域的聯動開關按鈕控制報警輸出及出入口開啟功能，即可實現臨時緊急打開某些門（以上兩種情況下我們也可以通過軟件遠程控制來實現）
4.7可編程互鎖功能
許多重要通道，設置有兩道門或兩道以上，要求各門之間予以互鎖,以方便有效地控制尾隨或者秩序進入。當?shù)谝坏篱T以合法方式被打開后，若此門沒關上，則第二道門不會被打開；只有當?shù)谝坏篱T關閉之后，第二道門才能夠被打開。同樣的道理,如果第二道門沒有關好前,第一道也不予以刷卡打開。
JBC5100四門門禁控制器系統可以方便便捷穩定地軟件設置來啟用或者禁用各門所轄的控制器的這個功能，無需額外的物理接線。最多可以啟用四道門的互鎖。

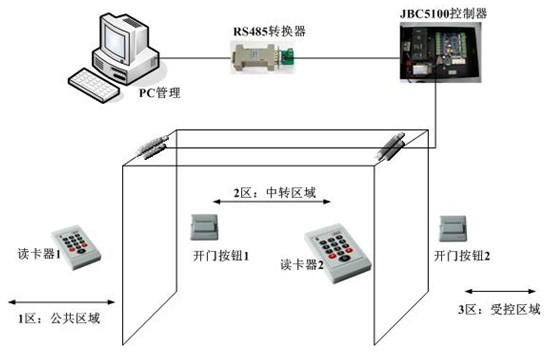

應用案例舉例：
前后兩道防盜門組成一個全封閉的安全走道，門上裝有視頻監控，用于監視通道內的所有情況，正常使用時，職員拿出經過授權的合法卡在讀卡器1上讀一次卡，得到系統主機確認后，系統主機將自動開啟公共區域的1號門的電鎖，進入中轉區域，防盜門的寬度只允許容一個正常人身位通過，防止不法分子尾隨進入。進入通道后必須關好第一道門，才能通過刷卡或第二道門外的出門按鈕開啟門。
4.8級聯功能――反潛回、防尾隨設計
有些特定的場合要求，執卡者從某個門刷卡進來就必須從某個門刷卡出去，刷卡記錄必須一進一出嚴格對應。進入進門未刷卡，尾隨別人進來，出門刷卡時系統就不準他出去，如果出門未刷卡，尾隨別人出去，下次就不準他進來。或者某人刷卡進來后，從窗戶將卡丟給其他人，試圖進來，系統也會拒絕該人刷卡進來。如果用戶設置啟用該功能就可以實現該功能，該功能一般用于監獄部隊，國防科研 銀行金庫等場合。這個功能對于落實誰何時處于某個區域提供了有效證據(適用于某些案件的勘查)，有效地防止尾隨，維持良好門禁管理秩序有積極的意義。
JBC5100提供了軟件可編程級聯控制，也可以將其看作是通道的概念，JBC5100中每個通道最多可以設置4個出入口。每個通道可以設置不同級聯狀態。
4.9具備脫機運行功能
脫機運行是將專用PC機的功能做在產品的控制樞紐之中，并寫入與PC機相對應的軟件，使系統不依賴PC機就可以正常工作，能自動識別、判斷、讀寫、記錄進出人員的資料（可容三千條以上），PC機可隨時采集 讀寫數據，終端也隨時接收執行由PC機發出的指令。正常工作時，PC機可以關機，或做其它工作。
系統應用范圍：
可做銀行、政府機關、學校、工廠企業單位、智能樓宇、競技體育場館等的門禁通道管制、電梯控制、視頻監控系統．【完】
