本文作者：盧繼延,戴悅星
耐硝酸性是用于評價建筑用
鋁合金型材氟碳漆膜
抗氧化性的重要指標之一,在美國AAMA2605和我國GB5237.5中對耐硝酸性都有規定。美國AAMA26O5《
鋁擠壓材和
板材的超高性能有機涂層性能要求和試驗方法》中對耐硝酸性試驗方法的規定是:在8盎司大口瓶中裝入半瓶的70%的硝酸,將試樣蓋于瓶口,待測得
噴漆面朝下,保持30血n,然后用自來水清洗試樣并擦干,放置1h后檢查試樣表面的顏色變化。我國GB5237.5-2008《鋁
合金建筑型材第5部分:氟碳漆
噴涂型材》中對耐硝酸性試驗方法的規定是:將100mL分析純硝酸(ρ1。40g/mL)注人一個9O0mL的大口瓶中,在23℃ ±2℃ 溫度下,將試樣涂層面朝下蓋在瓶口上,保持30min,然后用自來水沖洗干凈并擦干,放置1h后檢查試驗后的涂層表面。在兩個標準中對耐硝酸性試驗的試驗濕度都未作規定,那么環境濕度對耐硝酸性試驗結果是否有影響呢?為此,本文通過改變試驗濕度條件對氟碳
漆膜進行試驗,以期能夠了解不同試驗環境條件下對氟碳漆膜耐硝酸性的影響。
1 實驗部分
1.1 試驗準備
1.1.1 試樣的準各。
本次試驗所選用的試樣是在氟碳漆噴涂型材成品中隨機抽取的。本次試驗共抽取了5種顏色的氟碳漆噴涂型材,每種顏色的氟碳漆噴涂型材抽取了兩支樣品進行試驗。
1.1.2 環境試驗箱的選用。
本次試驗由于需要改變試驗濕度,因此,本次試驗選用了恒溫恒濕箱進行試驗,該設各可以對溫度和濕度進行有效的控制,可任意調節到所需要的試驗溫度和濕度。
1.1.3 測色儀器的選用。
本次試驗選用了德國BYK公司生產的積分球式的分光色彩精靈進行顏色檢查。
1.1.4 試驗溫度和試驗濕度的選用。
本次試驗共選用了一個試驗溫度和三個試驗濕度進行試驗,試驗溫度為23℃ ;試驗濕度分別為:50%、70%、90%。要求同一支氟碳漆噴涂型材應分別在這三個濕度條件下進行試驗。
1.2 試驗操作
試驗前將試樣待測表面擦洗干凈并
干燥,將恒溫恒濕箱的溫度設置到23℃、濕度設置到50%,接著將需使用的試驗硝酸溶液和試樣置于恒溫恒濕箱中,開啟恒溫恒濕箱,當試驗溫度和濕度恒定在要求的試驗溫度和濕度后,即將試樣涂層面朝下蓋在瓶口上,保持30min,然后立即將試樣從J叵溫恒濕箱中拿出來,用自來水沖洗干凈并擦干,放置1h后采用色差儀(積分球式分光色差精靈)測試涂層表面試驗前后的色差值。同理,按預先設計好的試驗溫度和濕度進行試驗,測出其他試驗條件下的氟碳漆膜的耐硝酸性試驗結果。
1.3 試驗結果

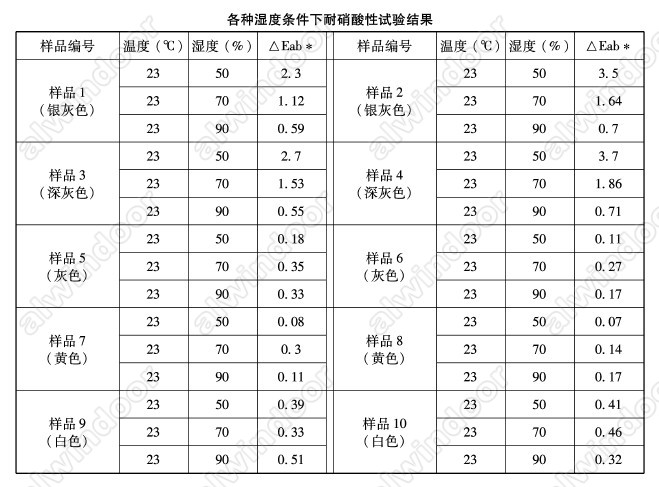

通過改變不同試驗條件進行耐硝酸性試驗,并采用色差儀進行檢查,得出試驗結果如下表所示。
1.4 結果分析
通過以上試驗結果,我們可以看出:
(1)10個試樣在各種試驗環境條件下其色差值是不相同的,而且不同顏色其顏色變化程度是有區別的。
(2)對于同一種顏色,在不同的試驗濕度環境條件下,其色差值是有區別的,有些顏色色差值差異不大,而有些顏色色差值有明顯差異,相同試驗溫度、不同試驗濕度環境條件下耐硝酸性試驗色差值變化折線圖見圖1所示。
2 結論
從以上試驗結果,我們可以得出以下結論·
(1)試驗濕度對于有些氟碳漆噴涂型材耐硝酸性是有影響的,在不同濕度條件下進行試驗將可能得出不同的試驗結果。
(2)不同顏色的氟碳漆噴涂型材耐硝酸性試驗結果受試驗溫度和試驗濕度的影響程度是不相同的,有些顏色影響比較小些,有些顏色影響比較大些。
通過以上試驗結果,我們認為氟碳漆膜耐硝酸性試驗對試驗濕度也應進行控制,以確保試驗結果的重現性。以上是根據本次試驗結果而得出的結論,由于本次試驗所測試的樣品數量有限,其代表性受到一定的限制,希望各位專家批評指正,希望通過大家的努力,使我們更加了解氟碳漆膜耐硝酸性試驗結果的影響因素。
與【】相關熱點資訊:
【了解更多 “” 相關信息請訪問
幕墻專區 】
