后切式背栓連接干掛石材幕墻施工工法

　　【中國幕墻網】后切式背栓連接是通過雙切面抗震型后切錨栓、連接件將石材與骨架連接的一種石材幕墻固定方法，通過工程實踐，總結形成本工法。

　　1 特點
　　1.1板材之間獨立受力，獨立安裝，獨立更換，節點做法靈活。

　　1.2連接可靠，對石板的削弱較小，減少連接部位石材局部破壞使石材面板有較高的抗震能力。

　　1.3可準確控制石材與錐形孔底的間距，確保幕墻的表面平整度。

　　1.4工廠化施工程度高，板材上墻后調整工作量少。

　　2 適用范圍
　　適用于建筑高度不大于30m、非抗震設計或抗震設防烈度不大于7度的民用建筑石材幕墻工程施工。

　　3 工藝原理
　　通過雙切面專用磨頭在石材背部距板邊100～180mm處磨出倒錐孔，倒錐孔與后切式錨栓采用尼龍體柔性結合，并將板面荷載通過骨架傳遞到主體結構。

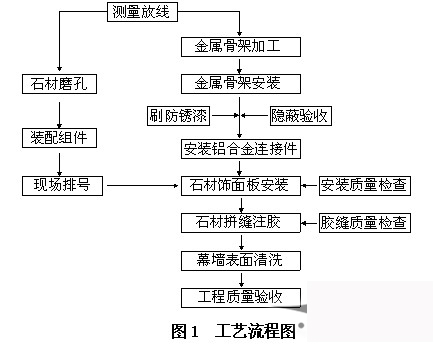

　　4 工藝流程

　　5 操作要點
　　5.1施工前準備： 主體結構混凝土強度不宜低于C25;后置錨固件按照設計和規范要求進行現場抗拉拔試驗， 骨架安裝前進行石材幕墻的“四性”試驗。

　　5.2測量放線：通過主體結構的基準軸線和水準點進行準確定位。

　　5.3金屬骨架加工、安裝
　　5.3.1 根據施工放樣圖檢查放線準確與否，按照現場尺寸加工下料。

　　5.3.2 安裝完同立面兩端的立柱后，拉通線按順序安裝中間立柱。

　　5.3.3 將各施工水平控制線引至立柱上，用水平尺校核。

　　5.3.4 按設計圖紙要求安裝橫梁。若有焊接時，應對下方和相鄰的已完工作面進行保護。焊接時，應采用對焊，減少焊接產生變形，并檢查焊縫合格后刷防銹漆�！就辍�
