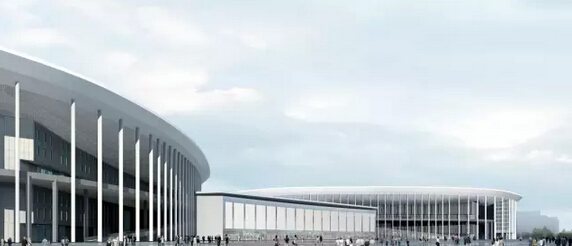

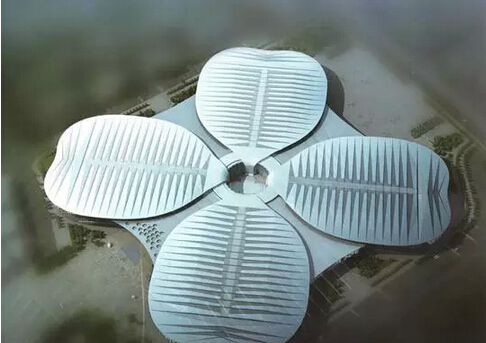

上海國家會展中心（北塊）幕墻系統分包工程項目地址位于上海市虹橋商務區(諸光路、徐民路路口)，規劃用地面積85.6公頃，地下建筑面積20萬㎡;地上建筑面積127萬㎡;建筑總高度約為43米B0、B1、F1區域的幕墻系統設計安裝工程,幕墻形式為框架式幕墻和鋼結構幕墻;系統有玻璃幕墻、鋁合金格柵、鋁合金窗、鋁合金百葉窗等。
一、本項目的關鍵技術指標：
1、抗風壓變形性能為4級：2.5≦P3≦3.0;
2、幕墻的空氣滲透性能為3級;
3、幕墻的雨水滲透性（詞條“滲透性”由行業大百科提供）能為3級;
4、建筑幕墻傳熱系數分級為5級，玻璃幕墻遮陽系數為5級，幕墻熱工性能為5級;玻璃幕墻主要采用LOW-E中空鋼化夾膠玻璃，玻璃幕墻所有外露鋁框的部位均采用隔熱斷橋處理，在鋁單板背面安裝有保溫材料（詞條“保溫材料”由行業大百科提供），保溫（詞條“保溫”由行業大百科提供）性能達到設計要求。
二、玻璃幕墻的主要系統及難點
本工程的亮點為玻璃幕墻部分除豎向裝飾線條及
壓板（詞條“壓板”由行業大百科提供）外其余
龍骨均采用
鋼材,大面玻璃幕墻采用豎明橫隱系統，
立柱采用200*100*4mm鋼方管(
氟碳噴涂)，
橫梁采用60*100*2mm鋼方管(氟碳

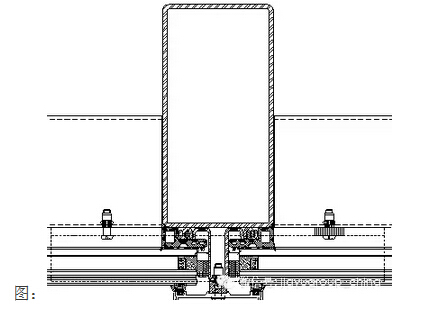

噴涂)，玻璃幕墻標準橫剖
節點如下圖：

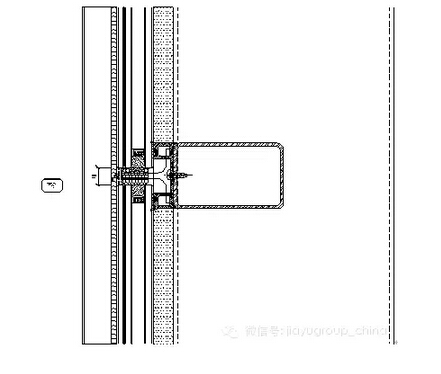

玻璃幕墻標準豎剖節點如下圖所示：
本系統的難點在于玻璃幕墻明框凸型2mm厚鋼板型材的加工及鋼板型材與立柱間的鉚焊，因2mm鋼板型材需與膠條配合，且與立柱之間采用∅10鉚焊@300mm，鋼板型材彎弧半徑及尺寸均較小，因此加工精度（詞條“加工精度”由行業大百科提供）要求比較高，否則會嚴重影響外立面玻璃幕墻的平整度、玻璃幕墻的氣密性和水密性能。因鋼板型材與立柱之間采用∅10鉚焊@300mm，施工過程中需保證焊接的牢固度和2mm厚鋼板型材的垂直度，因此我司采用將鋼方管立柱與2mm厚鋼板型材在車間鉚焊組裝完畢，整體運到現場的方式，保證焊接的質量和組裝尺寸，而且現場安裝也比較方便，此系統實際施工過程中反饋良好。玻璃幕墻位置龍骨均全部采用鋼型材（詞條“鋼型材”由行業大百科提供），不僅大截面（詞條“截面”由行業大百科提供）鋼型材內視效果莊重大氣，而且經濟實用。玻璃幕墻室外壓板與玻璃間打第一道密封膠，在玻璃邊部與此鋼件間打第二道密封膠，與橫向隱框的膠縫組成一個密封的系統，也有效提高了幕墻的水密性能。
三、玻璃幕墻安全措施
由于本項目屬于人員密集且流動性大的重要公共建筑，因此我司對玻璃幕墻采用了多項安全措施：
1、在人員密集且流動性大的重要公共建筑的幕墻玻璃面板和臨街幕墻玻璃面板采用夾膠玻璃，玻璃均100%熱浸處理（詞條“熱浸處理”由行業大百科提供），降低玻璃自爆率。
2、玻璃幕墻采用豎明橫隱，保證即使玻璃破碎也不墜落傷人。
3、幕墻開啟窗設計為隱框，并在四周設計了護邊，護邊與玻璃板塊用硅膠連接，開啟扇與玻璃的結構膠部位與玻璃中空結構膠位置對應，如內片玻璃破裂，結構膠能利用殘余玻璃之間的連接與護邊硅膠的抗拉力保證不至于馬上墜落傷人，為及時更換贏得時間。
4、在設計上玻璃與框之間的設計間隙嚴格按照規范設計，我們將與玻璃接觸的材料采用柔性材料，并且采用定位安裝、定距壓緊的浮動式連接方式，玻璃和框之間留有一定間隙，滿足了玻璃各種變位要求，避免了因結構變形而造成玻璃炸裂。
5、由于玻璃的邊部拉應力最大，受到?jīng)_擊時容易破碎，特在落地玻璃處全部設置大于100mm的地臺，保證根部的玻璃不受到來自地面的沖擊。
6、對玻璃的加工提出要求，從熱應力（詞條“熱應力”由行業大百科提供）分析中指出：炸裂一般從玻璃邊部起始，邊部的拉應力最大，邊部的加工缺陷最嚴重，所以改善邊部的加工質量是提高建筑玻璃抗熱炸裂能力的關鍵因素之一。因此本工程中，我們將嚴格控制玻璃的加工質量，將玻璃邊部進行細磨倒角，并剔除有缺陷的玻璃，玻璃全部熱浸處理。
7、在首層落地玻璃設警示標記，提醒人員注意安全。
四、幕墻主要材料及參數
本項目采用的主要材料如下：
1、玻璃
玻璃作為幕墻工程中的重要組成部分，在功能和裝飾兩方面起著重要的作用：
l 強度符合設計要求;
l 顏色同建筑整體協調;
l 具有良好的節能效果以及遮陽、隔熱、隔音（詞條“隔音”由行業大百科提供）和抗紫外線功能;
l 低反射無鏡面效應和光污染（詞條“光污染”由行業大百科提供）;
l 具有現代建筑的通透感。
本項目大面采用6 +1.14PVB+6LOW-E+12A+8mm鋼化夾膠中空玻璃，玻璃遮陽系數SC≤0.40，傳熱系數K≤1.6W/*(m2K)，可見光反射率（詞條“可見光反射率”由行業大百科提供）≤15%;洞口窗和門位置采用6LOW-E+12A+6mm鋼化中空玻璃;雨棚和欄桿采用8+1.14PVB+8鋼化夾膠玻璃，可充分滿足節能和裝飾兩方面的要求。
2、鋁單板
本工程玻璃幕墻金屬背襯板為鋁單板，厚度為2mm，顏色為閃銀灰,裝飾面粉末噴涂處理，單層鋁板基材材質為3003-H14;單層鋁板的化學成分符合GB/T3190。
3、鋁型材
本工程幕墻系統鋁合金型材室外可視表面氟碳噴涂處理，室內可視表面進行氟碳噴涂處理，涂層厚度不小于35μm，加工精度均符合高精級。型材材質均采用6063-T5。
4、鋼材
虹橋國家會展中心項目地塊位于青浦徐涇，虹橋商務核心區西側，未來該項目也將納入擴展后的虹橋商務區范圍，分為南北兩個地塊，總占地面積1560畝。其中北部地塊以展覽為主，南部則主要是會展輔助建筑。北側地塊規
鋼材采用國產優質Q235鋼,需焊接的鋼轉接件等采用Q235B鋼。結構碳鋼（詞條“碳鋼”由行業大百科提供）表面進行防腐處理：不外露部位采用熱浸鍍鋅;外露部位采用兩道富鋅底漆+氟碳面漆，總厚度≥80μm。
五、幕墻的實際應用及節能效果
近三四十年來，"開放與交流，舒適與自然，環保與節能"逐漸成為國際建筑的三大原則，建筑節能成為世界性潮流，綠色建筑概念大行其道。綠色建筑使用綠色建材和綠色能源，在制造、使用過程中造成的地球環境負荷最小，有利于人類健康。它滿足可持續發展的需要，做到了發展與環境的統一，現代與長遠的結合。作為現代建筑的象征，玻璃幕墻在世界范圍內得到了越來越廣泛的應用。而包括幕墻、門窗在內的建筑外圍護結構（詞條“圍護結構”由行業大百科提供）綜合考慮占建筑能耗的75%以上。所以，玻璃幕墻的節能和環保問題顯得極為重要。玻璃的面積占了本項目立面的絕大部分，參與熱交換的面積較大，因此玻璃是幕墻節能的關鍵，本項目玻璃幕墻玻璃采用6 +1.14PVB+6LOW-E+12A+8鋼化夾膠中空玻璃，洞口窗和門位置采用6LOW-E+12A+6mm鋼化中空玻璃，鋼方管立柱與壓板間采用隔熱墊塊，洞口窗窗框和窗扇均采用鋁合金隔熱型材（詞條“隔熱型材”由行業大百科提供），玻璃幕墻層間部位采用2mm鋁單板背襯板+50mm厚保溫棉，在建筑實際實用中效果顯著，充分滿足了建筑的節能要求。
