目前幕墻行業內的鋁合金（詞條“鋁合金”由行業大百科提供）玻璃幕墻橫梁連接系統的現狀大致可以這樣分類：
|
螺栓角碼結構 |
銷釘結構 |
其它結構 |
|
開腔橫梁 |
A使用最廣泛，
施工最方便 |
B幾乎沒有，但可以實現
如果有可以達到A的效果 |
|
|
閉腔橫梁 |
C使用不太廣泛，施工工藝復雜 |
D使用不太廣泛，
加工量較多，施工較復雜 |
|
本文介紹的“外置銷釘”幕墻橫梁連接系統就是要實現將D項的加工量減少和將D項的施工簡單化。

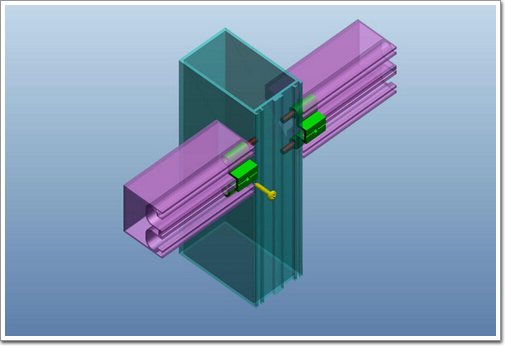

(圖1)

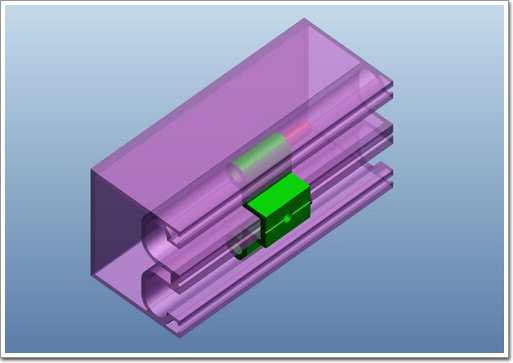

(圖2)
1、安裝過程
第一步：在立柱上橫梁連接位置加工出上下兩個銷釘孔，兩個孔關于分格線上下對稱。
第二步：將立柱安裝調試完畢。
(圖3)
(圖4)

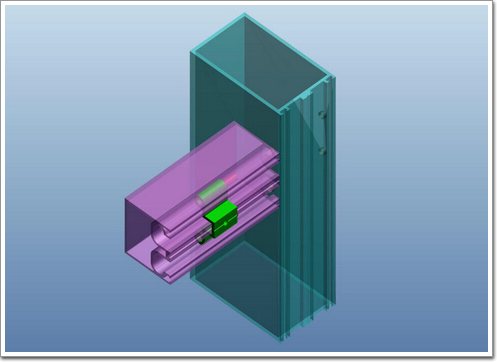

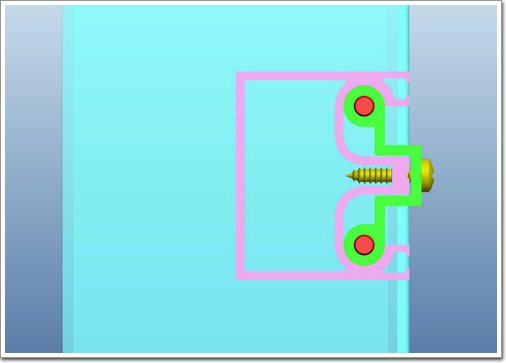

第三步：將銷釘組件在立柱上試安裝(見圖3)直觀的感受銷釘與銷孔配合的情況。銷釘組件為銷釘套(一段鋁型材)，和兩顆銷釘組裝而成(見圖4)。銷釘套與銷釘采用螺紋連接或則過盈配合。

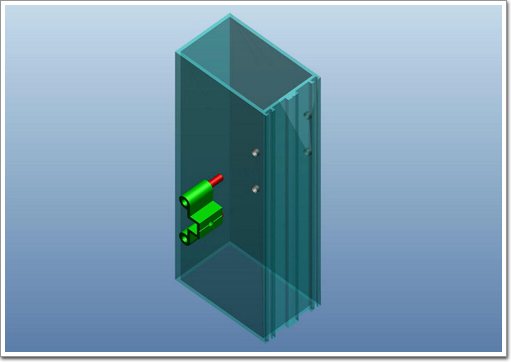

第四步：將銷釘組件滑入橫梁的滑槽中(見圖5)。
(圖5)
(圖6)

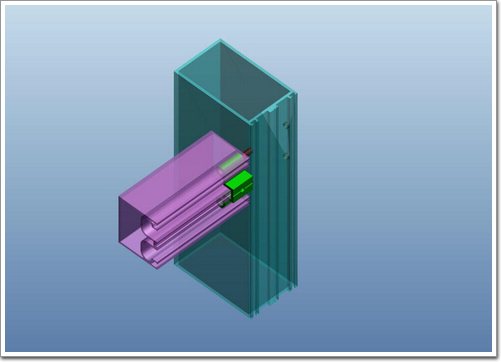

第五步：將橫梁置于立柱之間(見圖6)。

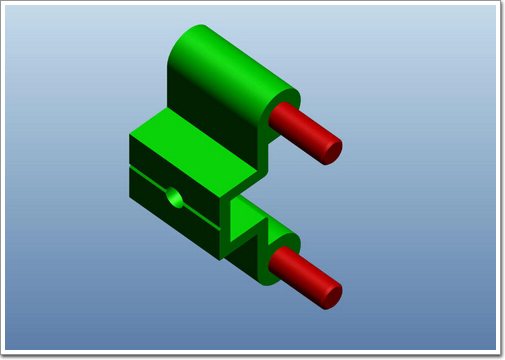

第六步：滑動銷釘組件使銷釘插入立柱上的銷孔中(見圖7)。
(圖7)
(圖8)

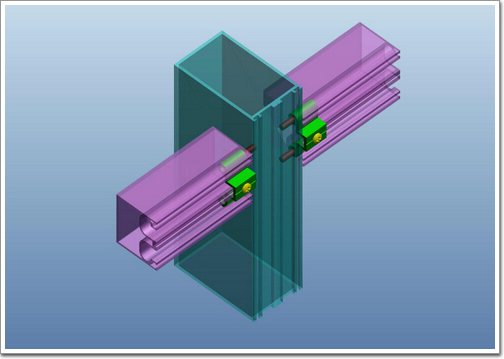

第七步：最后使用自攻釘將銷釘組件固定在橫梁端頭，自攻釘可以是1個或多個有輔助受力的功能(見圖8)。
2系統特點
A、結構簡單
B、受力合理
C、加工量少
D、安裝快捷
