本部分介紹的是2015年度評定的建筑門窗配套件推薦產品的年度復檢情況。本次復檢的推薦產品共涉及2家企業的7個產品(排列不分先后)。共包括以下內容：
第一篇 執手篇
第二篇 合頁(鉸鏈)篇
第三篇 滑撐篇
第四篇 撐擋篇
第五篇 單點鎖閉器篇
第六篇 雙面執手篇
第一篇 執手篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的執手復檢內容：檢測結果及報告。
共包括了1個廠家的1個執手。分別適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1.傳動機構用撥叉插入式執手(產品型號：SZ56B)
生產廠家：浙江興三星五金有限公司
委員會組織復檢的檢測結果
力學性能測試結果：
空載時操作力矩為1.58N·m，操作力為31N。反復啟閉30000個循環后，操作力矩1.24N·m，操作力22N，開啟自定位位置與原設計偏差為2°24′、關閉自定位位置與原設計偏差為2°56′。執手在25N·m～26N·m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°46′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍1.62mm。

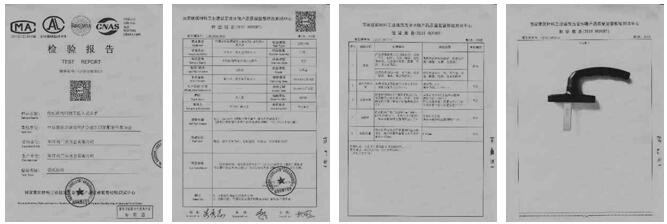

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第二篇 合頁(鉸鏈)篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的合頁(鉸鏈)復檢內容：檢測結果及報告。
共包括了2個廠家的2個合頁(鉸鏈)。適用于塑料門窗、鋁合金門窗及滿足其安裝要求的所有門窗。
1.塑料門用合頁(鉸鏈)(產品型號：CGJL024-S)
生產廠家：春光五金有限公司
委員會組織復檢的檢測結果
力學性能測試結果：
門上部合頁(鉸鏈)承受900N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量90kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為0.80mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值12N，關閉過程中最大值12N。反復啟閉100000次后，門扇自由端豎直方向變化值為1.20mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行門扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
2.鋁合金門用合頁(鉸鏈) (產品型號：SHJ59)
生產廠家：浙江興三星五金有限公司
委員會組織復檢的檢測結果
力學性能測試結果：
門上部合頁(鉸鏈)承受900N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量90kg，并附加懸端外力作用后，門扇自由端豎向位置變化值為0.78mm，試件無破損，能正常啟閉。轉動力:開啟過程中最大值8N，關閉過程中最大值9N。反復啟閉100000次后，門扇自由端豎直方向變化值為0.82mm，試件無變化和損壞。懸端吊重試驗后，門扇未脫落，通過重物的自由落體進行門扇撞擊洞口試驗，反復3次后，門扇未脫落，通過重物的自由落體進行門扇撞擊障礙物試驗后，反復3 次后，門扇未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第三篇 滑撐篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的滑撐復檢內容：檢測結果及報告。
共包括了1個廠家的1個滑撐。適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1.外平開窗用滑撐(產品型號：HPR/L22-14″)
生產廠家：浙江興三星五金有限公司
委員會組織的實際檢測結果
測試產品規格：HPR/L22-14″ (承載重量：33kg)
力學性能測試結果：
自定位力為124N。啟閉力試驗：啟閉力最大值為35N。間隙試驗：窗角部扇、框間密封間隙變化值為0.08mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力116 N，啟閉力最大值為38N， 窗角部扇、框間密封間隙變化值0.14mm;窗扇開啟到最大位置受300N力試驗后，自定位力109 N，啟閉力最大值為39N， 窗角部扇、框間密封間隙變化值為0.17mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為50N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第四篇 撐擋篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的撐擋復檢內容：檢測結果及報告。
共包括了1個廠家的1個撐擋。分別適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1. 撐擋(產品型號：FCK-10″)
生產廠家：浙江興三星五金有限公司
委員會組織的實際檢測結果
力學性能測試結果：
鎖定力失效值為46N;經15000次往復啟閉后，鎖定力失效值為43N。內平開窗用撐擋進行五次沖擊試驗后，撐擋不脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第五篇 單點鎖閉器篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的單點鎖閉器復檢內容：檢測結果及報告。
共包括了1個廠家的1個單點鎖閉器。分別適用于推拉門窗及滿足其安裝要求的所有門窗。
1. 單點鎖閉器(產品型號：CGTY90T-A)
生產廠家：春光五金有限公司
委員會組織的實際檢測結果
力學性能測試結果：
操作力5N，鎖閉部件在400N靜壓(拉)力作用后，無損壞，操作力為8N。反復啟閉20000次后，開啟、關閉自定位位置正常，操作力11N。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第六篇 雙面執手篇
本篇介紹的是2015年度建筑門窗配套件推薦產品中的雙面執手復檢內容：檢測結果及報告。
共包括了1個廠家的1個雙面執手。分別適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1.雙面執手(產品型號：SMZ20)
生產廠家：浙江興三星五金有限公司
委員會組織的實際檢測結果
力學性能測試結果：
操作力矩為0.6N·m，操作力矩測試后，靜止時的位移偏差0.8′。自由位移：軸向位移4.4mm，角位移：3.2mm。允許變形：反復啟閉100000次的雙面執手，殘余變形量4.2mm。反復啟閉后，軸向位移1.0mm，角位移3.0mm，殘余變形量4.7mm�？蛊骗h性能：在50mm處施加軸向破壞力600N后，沒斷裂，永久變形量1.62mm。

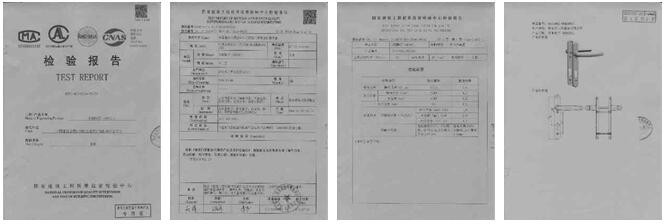

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
