我想了解國內外硅酮結構密封膠標準介紹和對比。

　　上期“白云在線”中我們介紹了硅酮結構密封膠三大標準體系中中國標準GB16776《建筑用硅酮結構密封膠》與美國標準ASTM C1184《硅酮結構密封膠標準規范》兩大標準的相似與區別。本期我們將向各位介紹中國標準GB16776《建筑用硅酮結構密封膠》與歐洲標準ETAG002《結構密封裝配系統歐洲技術認證指南》兩大標準的側重點與差異性。

　　歐洲標準ETAG002《結構密封裝配系統歐洲技術認證指南》是對整個結構粘接系統整體情況的描述，本文主要是對ETAG002中有關結構膠性能指標要求與國標GB16776進行對比。

　　二、歐洲標準ETAG002與國標GB16776對比

　　1、施工性能對比

　　密封膠的施工性能表征了產品的使用性能，是施工應用的關鍵性指標，直接關系到施工操作時的便捷性。良好的施工性能，可以有效保證施工過程的速度及效率;而不良的施工性能不僅造成操作困難，也容易發生施工質量缺陷。在硅酮結構膠的施工性能指標方面，國標GB16776與美標ASTM C1184標準中，均對現場施工相關的流動性、擠出性、表干時間、適用期等性能指標進行了規定，評價要求基本一致，而歐標ETAG002標準中沒有相關施工特性指標的評定。

　　2、力學性能對比

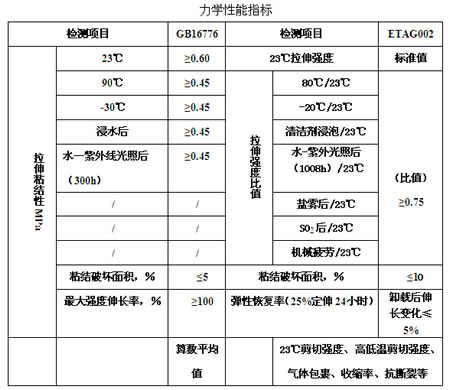

　　在硅酮結構膠的力學性能指標方面，國標GB16776與歐標ETAG002兩大標準的具體對比見下表。

　　(1)強度和耐久性

　　強度是表征結構膠的力學性能的一項重要指標，與SSG系統結構膠安全系數密切相關。國標GB16776 規定了結構膠的最小強度值為0.6MPa，而歐洲標準ETAG002則僅需報告測試的標準值，并未規定最小值。不過ETAG 002還規定，結構膠的強度設計值為這個標準值的1/6，也就是說，如果按照我國現行規范，強度設計值取0.14MPa的話，這個標準值應該大于0.84MPa。

　　此外，ETAG 002的檢測條件比國標要多，包括清潔劑浸泡、鹽霧、酸霧、機械疲勞、抗撕裂等條件，還包括剪切強度及高低溫剪切強度。評價這些條件下強度檢測結果是否合格，也不是像美標和國標一樣，要求大于某個特定的值，而是采用強度的保持率來衡量。如果強度下降超過25%，則認為強度下降太快，不能滿足幕墻的耐久性要求。

　　(2)彈性

　　彈性也是結構膠的一項重要指標，結構膠用于結構裝配，除需承受風壓、自重、地震等荷載外，還需承受板塊的溫差變形導致的內應力以及主體結構變形時產生的內應力，彈性差的結構膠，主體結構發生變形時所產生的內應力很大，極有可能大大超過結構膠的強度設計值，使結構膠過早失效。

　　為此，國標GB16776中規定了結構膠的最大強度伸長率要大于100%，歐標ETAG002規定了彈性恢復率，在常溫下拉伸25%以后，定伸長24小時，卸載后伸長變化不大于5%。

　　(3)結破壞面積

　　粘結破壞面積表征了結構膠對于標準基材的粘結性能，在國標GB16776中，為了確保結構膠的質量處于很高水平,除提高了最小強度值，還特別強調結構膠對基材的粘接性，規定在經過5 種條件處理的試件拉伸粘接性試驗后結構膠的粘接破壞面積不大于5%，而歐標ETAG002 規定粘接破壞面積不大于10%即可。

　　通過上述對比可以看出，國標GB16776綜合考慮硅酮結構膠的施工性能、安全性能和彈性，規定了結構膠的最低強度值和伸長率，而歐標ETAG002要求結構膠性能在各影響因素下具有較高的保持率，對硅酮結構膠的使用壽命影響因素考慮得更加全面與完整。

　　下期“白云在線”將為各位帶來硅酮結構密封膠施工過程中質量控制與檢驗等問題的回答。
