均熱爐

　　脫模后的熱鋼錠或冷鋼錠垂直放在爐坑中，上加爐蓋，將鋼錠加熱至軋制溫度的工業(yè)爐。

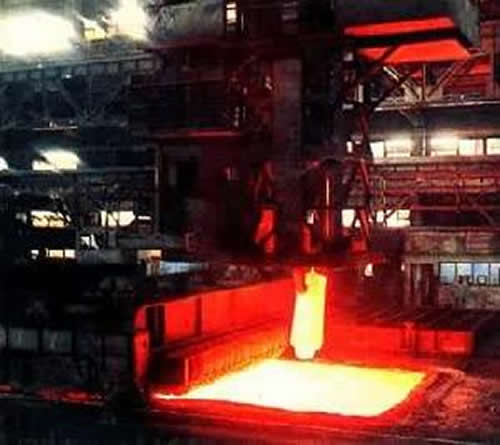

　　在初軋前把鋼錠加熱或保溫一定時(shí)間，通過熱擴(kuò)散使鋼錠內(nèi)部溫度均勻而適于金屬塑性加工用的坑式爐。爐膛為長方體形，鋼錠在爐內(nèi)豎放。通常由幾個(gè)爐坑組成一組,共用一套控制系統(tǒng)。多數(shù)使用氣體燃料加熱,也可用重油。
　　均熱爐是周期性工作的，其溫度制度和供熱制度隨時(shí)間變化。均熱爐主要用于均熱脫模后的熱鋼錠，也可加熱冷鋼錠。在充分利用鋼錠潛熱的情況下，單位熱耗可為(0.05～0.07)×106千卡/噸。
　　按結(jié)構(gòu)特點(diǎn)
　　均熱爐可分為蓄熱式、換熱式（有中心供熱的、四角供熱的和上部雙側(cè)或單側(cè)供熱的）和電均熱爐（見冶金爐）。
　　蓄熱式均熱爐 爐坑兩端有蓄熱室，預(yù)熱空氣和煤氣，缺點(diǎn)是來回?fù)Q向、溫度不均勻，影響加熱質(zhì)量；特別是爐坑長度受溫度差容許范圍的限制，不能適應(yīng)大鋼錠、大軋機(jī)的要求。
　　換熱式均熱爐 中心供熱換熱式均熱爐，爐坑內(nèi)鋼錠靠墻放置，燒嘴在爐底中央，火焰垂直向上。在爐坑兩側(cè)有換熱器，預(yù)熱空氣。缺點(diǎn)是底部中心燒嘴及其圍墻占用爐底面積，并易受鋼錠碰撞和爐渣浸蝕；陶質(zhì)空氣換熱器漏風(fēng)嚴(yán)重。中國從60年代將許多這種均熱爐改為上部四角供熱的換熱式均熱爐，消除了中心燒嘴所帶來的缺點(diǎn)，但結(jié)構(gòu)較為復(fù)雜。

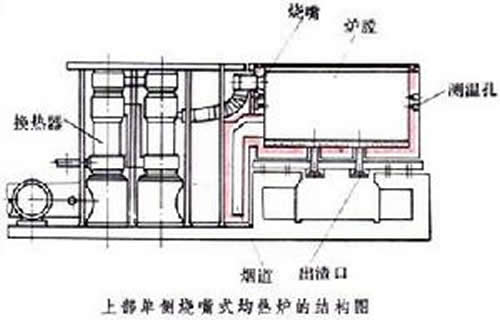

　　上部單側(cè)供熱的換熱式均熱爐，燒嘴在長方形爐坑一個(gè)端墻上,火焰呈U形，煙氣由供熱端燒嘴下面的排煙口排出,進(jìn)入換熱器。優(yōu)點(diǎn)是單位主跨間的生產(chǎn)率高,可縮短運(yùn)錠距離，適合于初軋機(jī)大型化的要求，是60年代以來國際上新建均熱爐的主要爐型，中國新建的均熱爐多為這種爐型。主要問題是較難保持沿爐坑長度上的溫度均勻性，采用火焰長度和射程可調(diào)的燒嘴是解決這一問題的有效措施。

　　電均熱爐 電熱體為填充有焦炭的碳化硅槽。爐內(nèi)的金屬氧化率不超過0.2～0.3％ (其他均熱爐約為1％)；如果使用保護(hù)氣氛（加入少量煤氣或重油），還可達(dá)到無氧化和無脫碳加熱，用來加熱某些特殊鋼錠。
　　車間設(shè)置需求
　　鋼錠初軋前的加熱與均熱設(shè)備的設(shè)計(jì)。軋鋼車間均熱爐的爐膛為坑式，也稱為坑式均熱爐，其上部為活動(dòng)爐蓋，幾個(gè)爐坑為一組，用鉗式吊車從爐坑上口裝出料。爐型多以供熱方式劃分，目前已趨于定型。各國廣泛采用上部單側(cè)燒嘴均熱爐，50～60年代建造的爐底中心燒嘴式及其改進(jìn)型(四角燒嘴式)也在使用。由
于連鑄技術(shù)的發(fā)展，自70年代中期以來，很少再新建初軋機(jī)和這種坑式均熱爐。80年代出現(xiàn)薄板坯連鑄連軋技術(shù)，厚50～60mm，長40～60m的薄板連鑄坯在很長的輥底式均熱爐內(nèi)均熱，這種均熱爐可容納2～3塊連鑄坯。
　　坑式均熱爐設(shè)計(jì)的主要內(nèi)容包括選定爐坑容量與尺寸、計(jì)算爐子產(chǎn)量與組數(shù)、確定均熱爐車間布置以及節(jié)能措施等。
　　爐坑容量與尺寸爐坑容量一般與煉鋼鋼水罐的容量相匹配，以方便鋼號(hào)管理。爐坑尺寸按不同鋼錠在坑內(nèi)布置圖綜合選定，鋼錠間距要考慮鋼錠受熱均勻及吊車夾鉗裝取的要求。
　　爐子產(chǎn)量與組數(shù)根據(jù)加熱的鋼種，錠型尺寸和重量及其在年軋制量中所占的比例、熱錠率及熱錠溫度，計(jì)算單坑年燒鋼次數(shù)和年產(chǎn)量。爐子年有效工作時(shí)間除以平均燒鋼周期為年燒鋼次數(shù)。普通鋼廠的均熱爐年燒鋼次數(shù)約1100～1500次，特殊鋼廠的為700～900次。年燒鋼次數(shù)乘以爐單坑平均裝入量為單坑年產(chǎn)量。
從爐子結(jié)構(gòu)及布置考慮常以2～4個(gè)爐坑為一組，根據(jù)車間的年產(chǎn)量及單坑年產(chǎn)量計(jì)算爐子組數(shù)，取整數(shù)并預(yù)留1～2組。均熱爐車間布置均熱爐車間與主軋線的平面布置主要有T字形(垂直)和一字形(平行)兩種。
　　除外部條件要求外，主要考慮出爐鋼錠至初軋機(jī)的運(yùn)送時(shí)間應(yīng)滿足軋制節(jié)奏的要求。
　　主要節(jié)能措施均熱爐的能耗一般用噸錠熱耗(GJ／t)計(jì)算。影響噸錠熱耗的主要因素是熱錠率及熱錠溫度、爐子余熱回收率及生產(chǎn)調(diào)度管理。較好的初軋廠均熱爐熱錠率為90％以上，熱錠平均溫度為880～900℃，助燃空氣預(yù)熱溫度為500～600℃，噸錠熱耗為0．71～0．92GJ／t。近年內(nèi)采用鋼錠液芯加熱技術(shù)(即鋼
錠尚未完全凝固就進(jìn)入爐內(nèi)加熱)、計(jì)算機(jī)控制等節(jié)能技術(shù)，均熱爐噸錠能耗可降至0．2～0．6GJ／t。
