框架建筑

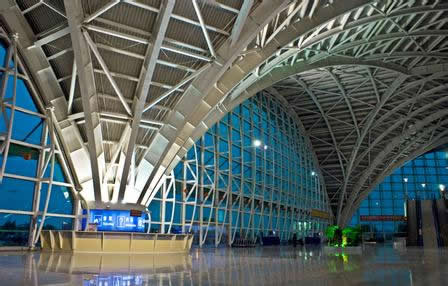

　　1框架建筑的基本特征

　　框架建筑的基本特征是由柱、梁和樓板承重，墻板僅作為圍護和分隔空間的構件。框架之間的墻叫填充墻，不承重。由輕型墻板作為圍護與分隔構件的叫框架輕板建筑。

　　框架建筑的主要優點是空間分隔靈活，自重輕，有利于抗震，節省材料;其缺點是鋼材和水泥用量較大，構件的總數量多，吊裝次數多，接頭工作量大，工序多。

　　框架建筑適合于要求具有較大空間的多層、高層民用建筑，多層工業廠房，地基較軟弱的建筑和地震區的建筑。

　　2框架建筑中的墻體

　　框架建筑中的墻體一般不起承重作用，對于外墻只起圍護作用，對于內墻只起分隔作用。目前框架建筑中的墻體采用兩種形式：一種是在框架中用輕中小型砌塊砌筑填充墻;另一種是預制大型墻板，與大板建筑相似。

　　墻板宜用輕質材料，所以這種建筑又稱做框架輕板建筑。大型墻板懸掛在框架外面的構造是在墻板內側四角預埋鐵板上焊好連接用角鋼，框架柱相應部位也有上下角鋼，在校正合格后進行焊接。

　　3框架建筑結構設計

　　(1)各層的主要結構及其布置圖

　　1.預制板的布置圖。標注預制板的塊數和類型時，不要采用對角線的形式。因?yàn)榇朔N方法易造成線的交叉，宜采用水平線或垂直線的方法，相同類型的房間直接標房間類型號。應全樓統—編號，可減少設計工作量，也方便施工人員看圖。板縫盡量為4O，此種板縫可不配筋或加一根筋。布板時從房間里面往外布板，盡量采用寬板，現澆板帶留在靠窗處，現澆板帶寬最好≧200(考慮水暖的立管穿板)。

　　如果構造上要求有整澆層時，板縫應大于600整澆層厚5O，配雙向Φ6@250，混凝土C20。純框架結構一般不需要加整澆層。構造柱處不得布預制板。地下車庫由于防火要求不可用預制板。框架結構不宜使用長向板，否則長向板與框架梁平行相接處易出現裂縫。建議使用PMCAD的人工布板功能布預制板，自動布板可能不能滿足用戶的施工圖要求，僅能滿足定義荷載傳遞路線的要求。對樓層凈高很敏感、跨度超過6.9m或不符合模數時可采用SP板，SP板120厚可做到7.2m跨。

　　2.關于過梁布置及輕隔墻。現在催架填充墻一般為輕墻，過梁一般不采用預制混凝土過梁，而是現澆梁帶。應注明采用的輕墻的做法及圖集，如北京地區的京94SJ19，并注明過梁的補充筋。當過梁與柱或構造柱相接時，柱應甩筋，過梁現澆。不建議采用加氣混凝土做圍護墻，裝修難做并不能用在廁所處。

　　3.板頂標高。可在圖名下說明大多數的板厚及板頂標高，廚廁及其它特殊處在其房間上另外標明。

　　4.梁布置及其編號，應按層編號，如L-1-XX，1指1層，XX為梁的編號。柱布置及編號。

　　5.板上開洞(廚、廁、電氣及設備)洞口尺寸及其附加筋，附加筋不必一定錨入板支座，從洞邊錨入即可。板上開洞的附加筋，如果洞口處板僅有正彎距，可只在板下加筋;否則應在板上下均加附加筋。留筋后澆的板宜用虛線表示其范圍，并注明澆筑。未澆筑前應采取有效支承措施。住宅躍層樓梯在樓板上所開大洞，周邊不宜加梁，應采用有限元程序計算板的內力和配筋。板適當加厚，洞邊加暗梁。

　　6.在平面圖上不能表達清楚的細節要加剖面，可在建筑墻體剖面做法的基礎上，對應畫結構詳圖。

　　(2)基礎平面圖的設計

　　1.建筑地段較好，基礎埋深大于3m時，應建議甲方做地下室。地下室底板，當?shù)鼗�承載力滿足設計要求時，可不再外伸以利于防水。每隔30-40m設一后澆帶，并注明兩個月后用微膨脹混凝土澆注。設置地下室可降低地基的附加應力，提高地基的承載力(尤其是在周圍有建筑時有用)，減少地震作用對上部結構的影響。不應設局部地下室，且地下室應有相同的埋深。可在筏板區格中間。

　　2.地下室外墻為混凝土?xí)r，相應的樓層處梁和基礎梁可取消。

　　3.新建建筑物基礎不宜深于周圍已有基礎。如深于原有基礎，其基礎間的凈距應不少于基礎之間的高差的15倍，否則應打抗滑移樁，防止原有建筑的破壞。建筑層數相差較大時，應在層數較低的基礎方格中心的區域內墊焦碴來調整基底肭口應力。

　　4.獨立基礎偏心不能過大，必要時可與相近的柱做成柱下條基。柱下條形基礎的底板偏心不能過大，必要時可作成三面支承一面自由板(類似筏基中間開洞)。兩根柱的柱下條基的荷載重心和基礎底版的形心宜重合，基礎底板可做成梯形或臺階形，或調整挑梁兩端的出挑長度。

　　5.采用獨立柱基時，獨立基礎受彎配筋不必滿足最小配筋率要求，除非此基礎非常重要，但配筋也不得過小。獨立基礎是介于鋼筋混凝土和素混凝土之間的結構。面積不大的獨立基礎宜采用錐型基礎，方便施工。

　　6.獨立基礎的拉梁宜通長配筋，其下應墊焦碴。拉梁頂標高宜較高，否則底層墻體過高。

　　7.基礎底面積不應因地震附加力而過分加大，否則地震隋況下安全了而常規情況下反而沉降差異較大，本末例置。

　　(3)暖溝圖及基礎留洞圖

　　1.溝蓋板在遇到電線管時下降(500)，室外暖溝上一般有400厚的覆土。

　　2.注明暖溝兩側墻體的厚度及材料作法。暖溝較深時應驗算強度。

　　3.洞口大于400時應加過梁，暖溝應加通氣孔。

　　4.基礎埋深較淺時暖溝入口底及基礎留洞有可能比基礎還低，此時基礎應局部降低。

　　5.濕陷性黃土地區或膨脹土地區暖溝做法不同于—般地區。應按濕陷性黃土地區或膨脹土地區的特殊要求設計。

　　6.暖溝一般做成1200寬，1000的在維修時偏小。

　　(4)樓梯詳圖

　　樓梯梯段板計算方法：當休息平臺板厚為80～100，梯段板厚100～130，梯段板跨度小于4m時，應采用1/10的計算系數，并上下配筋相同;當休息平臺板厚為80～100，梯段板厚160～200，梯段板跨度約6米左右時，應采用1/8的計算系數，板上配筋可取跨中的l/3～l，4，并且不得過大。此兩種計算方法是偏于保守的。任何時候休息平臺與梯段板平行方向的上筋均應拉通，并應與梯段板的配筋相應。梯段板板厚—般取1/25～1/30跨度。

　　(5)梁詳圖

　　1.原則上梁縱筋宜小直徑小間距，有利于抗裂，但應注意鋼筋間距要滿足要求，并與梁的斷面相應。箍筋按規定在梁端頭加密。布筋時應將縱筋等距，箍筋肢距可不等。小斷面的連續梁或框架梁，上、下部縱筋均應采用同直徑的.盡量不在支座搭接。

　　2.端部與框架粱相交或彈性支承在墻體上的次梁，梁端支座可按簡支考慮，但梁端箍筋應加密。

　　3.考慮抗扭的梁，縱筋間距不應大于300和粱寬，即要求加腰筋，并且縱筋和腰筋錨入支座內La。箍筋要求同抗震設防時的要求。

　　4.反梁的板吊在梁底下，板荷載宜由箍筋承受，或適當增大箍筋。梁支承偏心布置的墻時宜做下挑沿。

　　5.扁梁寬度不必過大，只要鋼筋能正常擺下及受剪滿足即可。因?yàn)樵趽隙扔?jì)算時，梁寬對剛度影響不大，加寬—倍，撓度減小20%左右。相對來講，增大鋼筋更經濟，鋼筋加大—倍，撓度減小60%左右，同時梁的上筋應大部分通長布置，以減小混凝土徐變對撓度的增大，如果上筋不小于下筋，撓度減小20%。

　　(6)柱詳圖

　　1.柱斷面不宜小于450x450，混凝土不宜小于C25，否則梁縱筋錨入柱內的水平段不容易滿足0.45La的要求，不滿足時應加橫筋。異型柱結構，梁縱筋—排根數不宜過多，柱端部縱筋不宜過密，否則節點混凝土澆筑困難。當有部分矩形柱部分異型柱時，應注意異型柱的剛度要和矩形柱相接近，不要相差太大。

　　2.柱應盡量采用高強度混凝土來滿足軸壓比的限制，減小斷面尺寸。

　　3.盡量避免短柱，短柱箍筋應全高加密，短柱縱筋不宜過大。

　　4.考慮到豎向地震作用，柱子的軸壓比及配筋宜留有余地。

　　(7)設計中的注意事頂

　　1.框架結構中的電梯井壁宜采用粘土磚砌筑，但不能采用磚墻承重。應采用每層的梁承托每層的墻體重量。梯井四角加構造柱，層高較高時宜在門洞上方位置加圈梁。因樓電梯間位置較偏，梯井采用混凝土墻時剛度很大，其它地方不加剪力墻，對梯井和整體結構都十分不利。

　　2.建筑長度宜滿足伸縮縫要求，否則應采取措施。如：增大配筋率，通長配筋，改善保溫，鋪設架空層，加后澆帶等。

　　3.柱子軸壓比宜滿足規范要求。

　　4.當采用井字粱時，梁的自重大于板自重，梁自重不可忽略不計。周邊一般加大截面的邊梁。

　　5.過街樓處的梁上筋應通長，按偏拉構件設計。

　　6.當建筑布局很不規則時，結構設計應根據建筑布局做出合理的結構布置，并采取相應的構造措施。如建筑方案為兩端較大體量的建筑中間用很小的結構相連時(啞鈴狀)，此時中間很小的結構的板應按偏拉和偏壓考慮。板厚應加厚，并雙層配筋。

　　7.較大跨度的挑粱下柱子內跨梁傳來的荷載將大于梁荷載的一半。挑板道理相同。

　　參考資料

　　1. .李巍,金暉編著.揭開建筑的面紗：建筑的基本構造.中國建材工業出版社,1998.09. .

　　2. .房志勇等編著.理論科目(土建專業)復習精講.中國建筑工業出版社,2011.06. .

　　3. .陳冬辰主編.建設工程概預算知識問答.化學工業出版社,2008.1. .

　　4. .袁麗娟.框架建筑結構設計探析[J].黑龍江科技信息,2008,(第15期). .
