中空玻璃作為高效節(jié)能材料在建筑上已被廣泛使用。在其他行業(yè)如鐵路運輸、制冷行業(yè)的用量也逐漸增大。全國大小中空
玻璃企業(yè)600多家，其中引進國外
生產(chǎn)線八十多條，2000年10月建設部出臺《民用
建筑節(jié)能管理規(guī)定》，加速了中空玻璃的普及應用，2001用量超過2000萬平方米。為維護中空玻璃的市場形象使其健康有續(xù)的發(fā)展，其產(chǎn)品質(zhì)量必須再上新臺階。
當前我國中空玻璃市場比較混亂，部分廠家為降低成本偷工減料，生產(chǎn)管理控制不嚴，使中空玻璃的使用壽命大大縮短，有些產(chǎn)品不到兩年就已經(jīng)進水結(jié)霧了。雖然目前還沒有對中空玻璃的有效使用時間做出明確規(guī)定（應不少于20年），但從行業(yè)發(fā)展的角度出發(fā)，生產(chǎn)廠應采取各種措施確保中空玻璃有足夠長的有效使用時間，以滿足各種不同用途的需要。
中空玻璃是兩片或兩片以上的玻璃中間用帶有
干燥劑的間隔框隔開周邊密封的
玻璃制品。影響中空玻璃有效使用時間的原因很多，如制造材料的性能、制造工藝及控制、安裝方法等。本文就影響中空玻璃有效使用時間的各種因素進行分析，并提出延長中空玻璃有效使用時間的一些相關(guān)措施。
一．中空玻璃失效的主要原因
中空玻璃失效的直接原因主要有兩種：一是間隔層內(nèi)露點上升。當環(huán)境溫度降低到使玻璃表面的溫度低于間隔層內(nèi)的露點時，間隔層內(nèi)的水汽便在玻璃內(nèi)表面產(chǎn)生結(jié)露或結(jié)霜（玻璃內(nèi)表面溫度高于0℃時結(jié)露,低于0℃時結(jié)霜）。由于玻璃內(nèi)表面的結(jié)露或結(jié)霜，影響中空玻璃的透視度，并降低中空玻璃的
隔熱效果（因水的
傳熱系數(shù)為0．5千卡/平方米·小時·℃，干燥空氣傳熱系數(shù)為0．021千卡/平方米·小時·℃，隨著空氣含水量的增加，傳熱系數(shù)增大，使中空玻璃間隔層的
熱阻降低），同時長時間的結(jié)露會使玻璃的內(nèi)表面發(fā)生霉變或析堿，產(chǎn)生白斑，嚴重影響玻璃的外觀質(zhì)量；二是中空玻璃的炸裂，當中空玻璃在安裝使用過程中由于環(huán)境溫度的不斷變化、日曬以及風壓的作用使玻璃發(fā)生炸裂。玻璃炸裂后（既使極小的裂縫存在）就會失去其密封性，在間隔層內(nèi)出現(xiàn)結(jié)露、結(jié)霜從而喪失使用功能。
有關(guān)方面曾對使用兩年后的中空玻璃失效情況進行了調(diào)查，失效率為3—5%。各種失效原因之比見表一。從表一中可以看出，失效原因中比例最大的是露點上升（中空玻璃內(nèi)層結(jié)露），其次就是玻璃炸裂。這兩種原因構(gòu)成了總失效的85%。
表一：

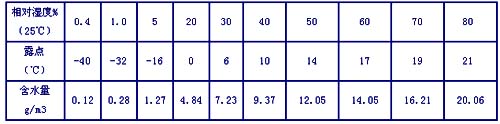

二．中空玻璃失效原因分析 1．露點上升的主要原因分析 中空玻璃的露點是指密封于間隔層的空氣濕度達到飽和狀態(tài)時的溫度。低于該溫度時間隔層中水蒸氣就會凝結(jié)成液態(tài)水。露點與空氣的相對濕度和空氣中的含水量之間的對應關(guān)系見表二。 表二：
相對濕度%
顯然水的含量越高，空氣的
露點溫度也就越高。當玻璃內(nèi)表面溫度低于間隔層內(nèi)空氣的露點時，空氣中的水就會在玻璃的內(nèi)表面結(jié)露或結(jié)霜 （國家標準GB1194——88《中空玻璃》中規(guī)定露點為-40℃）。中空玻璃的露點上升是由于外界的水份進入間隔層又不被干燥劑吸收造成的。下列幾種原因可導致中空玻璃的露點上升：
（1）
密封膠中存在機械雜質(zhì)或
涂膠過程中擠壓不實而存在毛細小孔，在間隔層內(nèi)外壓差或濕度差的作用下，空氣中的水份進入間隔層使中空玻璃間隔層中的水份含量增加。
上一頁123下一頁
