單元式隔熱系列幕墻技術淺議

    （2）單元板塊尺寸較大，給加工、組裝帶來了一定的難度。

    A、單元板塊的加工是首先要解決的問題之一。由于當時我公司還未引進新設備KELT數據加工中心，還不能進行高精度組合加工。為了確保加工精度必須制定出合理可行的加工工藝，主工內容如下：（a）鋸切下料，采用數控切割鋸下料：（b）鉆孔，采用做定尺桿配合鉆胎鉆孔的方法加工橫、豎料連接定位孔；（c）壓板孔，使用專用基金沖具進行沖切；（d）橫料，角鋸床去鋸口，沖床沖連接孔；（e）其他孔，采用仿形銑銑孔。

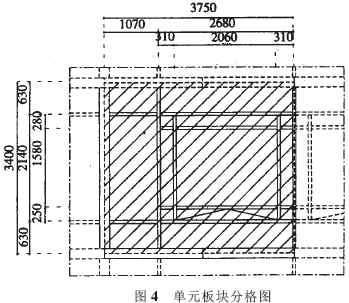

    B、單元板塊的組裝見圖4。首先確定合理的組裝精度，其次為保證組裝精度我們采取了如下措施：（a）組裝過程做定位擋尺，從內向外層控制；（b）制作專用組裝平臺；（c）加工標準墊木用于裝玻璃時墊板塊；（d）嚴格控制中空玻璃厚度尺寸公差，以避免裝飾扣蓋出現平面階差。

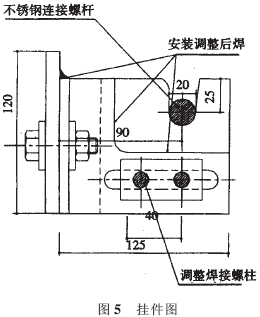

    C單元板塊的安裝：（a）單元板塊玻璃幕墻采用自下而上，從左至右的安裝方式；（b）在建設物主體結構頂部安裝吊裝運行軌道，以保證施工方案的順利實施；（c）板塊掛件的安裝精度是關系到單元板塊能否順利安裝到位的關鍵，必須保證銷軸接觸點的正確理論位置（見圖5）。

    4、幕墻性能實驗
    幕墻性能測試是幕墻設計、材料、工藝的綜合檢驗，具有極重要的意義。為此，我們制作了與工程實際情況一致的實驗板塊，送國家建筑工程質量監督檢驗中心進行檢驗。

    （1）檢驗結果
    空氣氣性，固定部分，單位縫長，每小時滲透兩為0.01m3/(h*m);開啟部分，單位縫長，每小時滲透量小于0.1m3/(h*m)。

    雨水滲透性：固定部分保持未發生滲透的最高水壓2.5KPa；開啟部分保持未發生滲透的最高水壓為0.5kPa。

    風壓變形性：變形結果為正壓2.7kPa,(L/360)負壓-2.6kPa；安全檢驗結果為正壓5.0kPa，（3s陣風風壓）負壓-5.0kPa。

    （2）檢驗結論
    空氣滲透性：開啟部分分屬國標GB/T15225-94第1級；固定部分屬國標GB/t15225-94第1級。

    雨水滲透性：開啟部分屬國標GB/T15225-94第1級；固定部分屬國標GB/T15225-94第1級。

    風壓變形性：屬國標GB/T15225-94第1級。
