單槽軌推拉窗(門)自平衡結構設計探討

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

    4、立梃受力自平衡分析

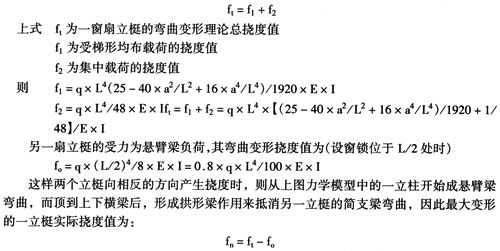

    當窗(門)受正或負風壓時，其兩扇閉合的窗扇，其中有一扇的立梃，受力相當于簡支梁負荷，除承擔梯形均布負荷外，還要承擔另一窗扇的矩形均布負荷，由鎖傳遞過來而變為集中載荷。而另一窗扇的立梃，則承擔矩形均布懸臂梁負荷，這樣就形成了二個立挺成相反的方向彎曲變形，現將其中一窗扇的立梃受兩個力的變形撓度值計算如下：




    這樣若窗再承受更大的風壓作用時，也只能產生內力抵消而自我平衡，同時窗在超過額定風壓受力下就會放氣卸壓，故是安全可靠的。

    5、結  論
    根據以上的受力分析，單槽軌推拉窗(門)立挺自平衡結構設計方案是可行的，更重要的是安全可靠不掉扇的特點，實為傳統推拉窗的一次創新的設計方案。
