摘 要：鋁
蜂窩板是當前最豪華，應用最廣泛的一種
建筑幕墻材料。本文主要講述了國內
鋁蜂窩板幕墻設計中常用的節點方式。
關鍵詞：鋁蜂窩板；設計節點
一、 前言
鋁蜂窩板具有質量輕、
強度高等優點，得到了廣泛應用。早在50年代鋁蜂窩板已應用于航空、航天領域。在飛機中的雷達罩、所有活動舵面、副翼、地板、隔艙隔板、天花板、行李箱等等常用這種夾層結構。隨著科技的進步、工藝成熟、加之建筑產品單一、批量大等特點，使鋁蜂窩板的成本大副度下降后，才開始應用在建筑領域。到90年代中期主要用做建筑內外裝飾幕墻板，至今在市場上取得了意想不到的效果。
西安飛機工業(集團)有限責任公司鋁蜂窩板生產設備于1996年從美國H．H．Robertson公司引進的，與之配套產品——鋁蜂窩芯生產設備于1997年從美國PLASCORE公司引進。至今已連續生產九年。我們在實踐中不僅掌握了國外鋁蜂窩板的先進技術，積累了豐富的幕墻設計和工藝制造經驗，而且對產品的質量控制有一套完整的體系。
二、鋁蜂窩板
1．定義
鋁蜂窩板是一種夾層結構，用薄的
鋁板粘接上相對較厚的輕體鋁蜂窩芯材，組成一種堅硬輕型板
復合材料。
2．結構
結構示意圖見下圖。

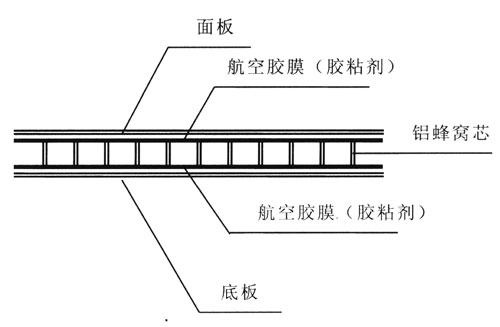

圖l 鋁蜂窩板結構圖
3．特點
鋁蜂窩板具有質量輕、強度高，尤其是剛度高的特點，普通
鋁塑板和鋁
單板的剛度無法與其相比。板面特別平整，作為外裝飾
金屬幕墻板，其裝飾效果尤其突出。零色差、隔音、
隔熱、不燃，現場易加工等等一系列優異性能，克服了鋁塑板和
鋁單板的缺陷，系外墻裝飾最理想的
建筑材料，在金屬幕墻中應用越來越廣泛。鋁蜂窩板不論是從H．H．Robertson公司的Formawall2000到國內大型的專業生產廠家生產的產品，其設計節點大概有以下幾種。
三、常見設計節點
1．節點1
節點1結構也稱
壓板式結構(見下圖2a、圖2b)。

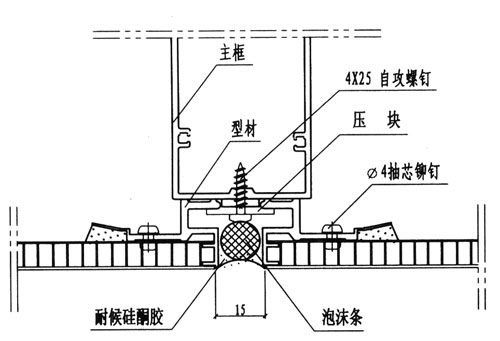

圖2a

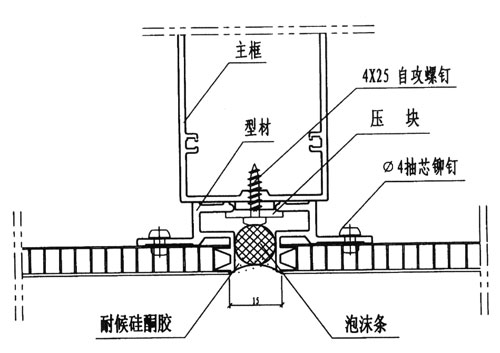

圖2b
圖2a、圖2b是最早的設計節點。這兩種結構簡單易加工。鋁蜂窩板厚度一般為10mm，膠縫寬度一般為12mm~15mm。
