學習《公共建筑節能設計標準》(修訂)(八)

　 6．對角線差
　　6.1低輻射鍍膜玻璃的對角線差應符合GB11614的標準的有關規定。

　　6.2鋼化、半鋼化低輻射鍍膜玻璃的對角線差應符合GB17841-1999標準的有關規定。

　　7． 光學性能
　　低輻射鍍膜玻璃的光學性能包括：紫外線透射比、可見光透射比、可見光反射比、太陽光直接透射比、太陽光直接反射比和太陽能總透射比。這些性能的差值應符合表2-13c規定。

表2-13c 低輻射鍍膜玻璃的光學性能要求

項目	允許偏差最大值（明示標稱值）	允最大差值（未明示標稱值）
指標	±1.5	≤3.0
注：對于明示稱值(系列值)的產品，以標稱值作為偏差的基準，偏差的最大值應符合本表的規定；對于未明示標稱值的產品，則取三塊試樣進行測試，三塊試樣之間差值的最大值應符合本表的規定。

　　 8．顏色均勻性
　　低輻射鍍膜玻璃的顏色均勻性，以CIELAB均勻空間的色差ΔE^*來表示，單位：CIELAB。測量低輻射鍍膜玻璃在使用時朝向室外的表面，該表面的反射色差ΔE不應大于2.5 CIELAB色差單位.
　　
　　 9．輻射率
　　離線低輻射鍍膜玻璃應低于0.15。在線低輻射鍍膜玻璃應低于0.25。


　 　10．耐磨性
　　試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。


　　 11．耐酸性
　　試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。


　　 12．耐堿性
　　試驗前后試樣的可見光透射比差值的絕對值不應大于4% 。


　　 13．超過本章的其它要求，由供需雙方協商解決。

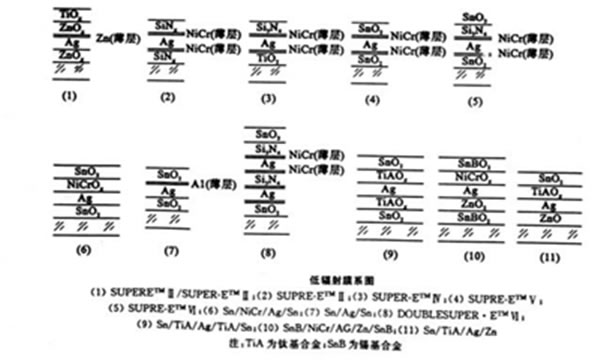

　　低輻射膜(Low-E) 鍍膜玻璃是表面鍍有低輻射膜系的鍍膜玻璃，其膜系結構有多種，如圖2 -11g所示。

圖2-11g
　　以圖2 -11g(7)的膜系為例，將各層膜的特性闡述如下：

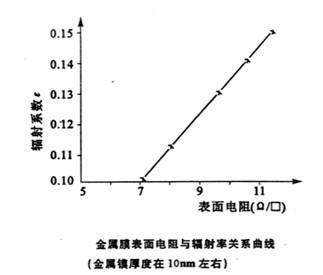

　　膜系中第一層是SnO₂膜，其作用與陽光控制膜系中的介質膜相同，金屬膜是低輻射膜系中的主功能膜層。金屬膜的厚度與表面電阻及表面電阻與透射率的關系見圖2-11h及圖2-11i。圖上的金屬膜層是銀膜的實測數據。在銀膜上再鍍上一層很薄(厚度為1~2nm)的鋁膜。

圖2-11h

圖2-11i

上一頁123下一頁

此文由 中國幕墻網 www.ikucheng.com 收集整理,未經許可不得轉載!
我要評論 (已有*人參與評論)
上一篇：從歐美看國內門窗幕墻走勢 下一篇：提倡個性設計 爭做精品工程	【回到頂部】
