《建筑玻璃屋頂和玻璃雨篷》大綱及條文（三）

　　8.2.2采光頂玻璃安裝采用鑲嵌形式時，圖2和圖3示出的配合尺寸應符合表17、表18規定。鑲嵌用橡膠密封型材，應符合6.6.1要求。


　　8.1.6單曲面熱彎玻璃的尺寸和形狀允許偏差應符合JC/T915的規定。

　　8.1.7點支承玻璃面板的加工應符合以下要求：

　　a)　玻璃面板邊緣和孔洞邊緣應進行磨邊及倒角處理，磨邊宜用精磨，倒角寬度宜不小于1mm。

　　b)　玻璃邊緣至孔中心的距離不應小于2.5d（d為玻璃孔直徑）或者玻璃邊緣與孔邊的距離不宜小于70mm；中空玻璃鉆孔周邊應采取多道密封措施，精度應符合設計要求。

　　c)　玻璃鉆孔的允許偏差為：孔位±1.0㎜，孔距±2.0㎜，直孔直徑0～+0.5mm，錐孔直徑0～+0.5 mm，夾層玻璃兩孔同軸度為2.5mm。

　　8.2 玻璃的安裝（組裝）要求
　　8.2.1 采光頂玻璃采用點支安裝方式時，連接件的鋼材與玻璃之間宜設置襯墊襯套，厚度不宜小于1mm，選用的材料在設計使用年限內不應失效。點支式支承裝置應符合JG138的規定。

　　8.2.2采光頂玻璃安裝采用鑲嵌形式時，圖2和圖3示出的配合尺寸應符合表17、表18規定。鑲嵌用橡膠密封型材，應符合6.6.1要求。

表17　單片玻璃與槽口的配合尺寸 單位：mm

表18 中空玻璃與槽口的配合尺寸 單位：mm

　　8.2.3采光頂玻璃安裝采用膠粘安裝方式時，應進行剝離試驗。其方法應符合（附錄B）隱框玻璃結構組件切開剝離試驗方法。

　　8.2.4 隱框玻璃采光頂結構裝配組件組裝（安裝）允許偏差見表19、表20。

表19 隱框采光頂結構性玻璃裝配組件膠縫尺寸允許偏差

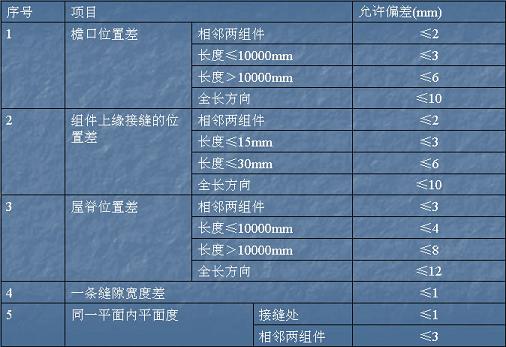

表20 隱框采光頂結構性玻璃裝配組件安裝允許偏差
