在現在的中國建筑規劃中，
幕墻系統（Curtain Wall）和
窗墻系統(Window Wall)是極為重要的一部分。2001年，我國幕墻在大城市以發展
單元式幕墻為主，單元式幕墻的優點多，施工快，
精度高。近幾年國內又引進了很多先進的
加工中心，從而進一步保證了單元式幕墻的發展腳步。
單元式幕墻系統的隔熱節能設計出現于1982年。應美國節能政策的要求，亞松
隔熱技術的使用者首次將注膠式隔熱技術應用于單元式幕墻系統上。經過幾十年的發展和改善，建筑設計者已經將注膠隔熱
鋁材技術和
建筑玻璃隔熱技術進行了結合處理。因此，單元式隔熱幕墻和明框注膠式隔熱幕墻等
節能技術在歐美地區和日韓等國已經相當成熟，而在中國，注膠式
隔熱型材近乎
鋁型材本身的
慣性矩強度能很好地抵抗高層風載。
AZON注膠式隔熱原理
亞松注膠斷熱
冷橋技術的基本原理是將
鋁合金型材分成內外兩個整體看待，兩者之間利用一種特殊配方的高分子
絕緣聚合物—斷熱膠進行結合。從而，在
鋁合金型材的內外側之間形成有效斷熱層，使通過
門窗框或扇型材散失熱量的途徑被阻斷，達到高能效的斷熱目的。其具體操作步驟如下：
1.首先該工藝要有一個特殊設計的，經過
陽極氧化或
噴涂的鋁型材。
2.將型材送入亞松雙組分計量混配器中，該機器將兩種特殊組分的液態斷熱膠精確地混配并
澆注到斷熱槽中。該雙組分在數分鐘內反應并形成十分堅固的聚合物。
3. 型材進入切橋機，將澆注后的鋁型材槽底連接部分切除，使整個型材被固態的斷熱膠分成內外兩部分，形成堅固的斷熱冷橋。
AZON隔熱幕墻系統槽口種類的選擇

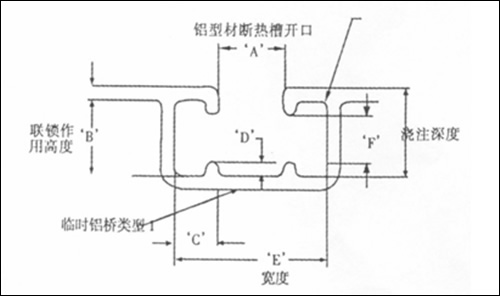

我們在對現有亞松隔熱幕墻系列的研究中發現，對于幕墻型材設計運用較多的斷熱槽設計尺寸為美國AAMA TIR A8-90標準中規定的“DD”和“EE”規格。（如圖）
AZON隔熱槽尺寸表
公制單位
標名 |
“A” |
“B” |
“C” |
“D” |
“E” |
“F” |
面積
平方厘米 |
AA |
0.518 |
0.686 |
0.279 |
0.102 |
1.077 |
0.483 |
0.710 |
BB |
0.635 |
0.714 |
0.406 |
0.114 |
1.448 |
0.485 |
1.007 |
CC |
0.635 |
0.792 |
0.478 |
0.127 |
1.590 |
0.538 |
1.233 |
DD |
0.792 |
0.889 |
0.549 |
0.157 |
1.890 |
0.574 |
1.659 |
EE |
0.953 |
0.953 |
0.574 |
0.157 |
2.101 |
0.638 |
1.994 |
但這兩種尺寸并非絕對，我們應該按照實際工程的具體要求進行設計，保證切實有效的力學計算。在槽口具體尺寸的變換上，應遵守《隔熱槽設計準則》（請參見以前的相關文章或查詢GB/T 5237.6）
隔熱幕墻鋁材具體的設計方式
經過長時間的研究，我們發現常用的設計方式有兩種，即單隔熱槽式和雙隔熱槽式。這兩種設計方法應該按照具體的工程力學要求和裝配要求靈活應用。
