支架式石材幕墻強度驗算原理和施工方法

來源:中國幕墻網收集整理 　作者:劉志雄 　日期:2007-1-12 　頁面功能 【字體：大 中 小】【打印】【投稿】【評論】

    摘  要:介紹支架式石材幕墻強度驗算原理、方法及在工程應用中的施工工藝

    關鍵詞：支架式石材幕墻 剪應力 荷載 硅酮膠施工

    近年來，建筑幕墻隨著高層建筑的崛起而迅速?gòu)V泛應用。建筑幕墻按其面材特點可分為:石材幕墻和金屬幕墻以及玻璃幕墻。按其制作與安裝方法可分為:元件式幕墻和單元式幕墻。這里著重把支架式石材幕墻強度驗算原理和施工方法較為詳細地作一介紹。
    1、設計計算及分析
    1.1荷載及作用
    作用在支架式石材幕墻上的風荷載設計值按下式計算且不小1.0kN/m²。

    式中   ω(50年一通)—作用在支架式石材幕墻上的風荷載設計值(kN/m²);
            β_z—瞬時風壓的陣風系數;
            μ_z—風壓高度變化系數，按現行國家標準《建筑結構荷載規范》;
            μ_s—體型變化系數;
            ωsub>k—風荷載標準值(kN/m²)。
    風荷載設計值W
    W=T_wxW_k=1.4W_k
    式中: T_w—風荷載分項系數
      W_k—地震荷載作用標準值

    1.2石材設計計算

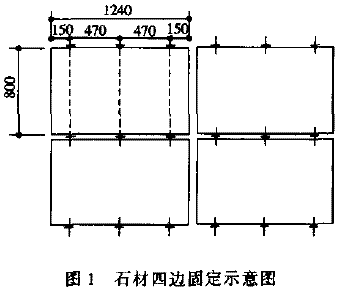

    1.2.1石板固定形式如圖1(六點支撐板)。

    1.2.2石材強度驗算
　　

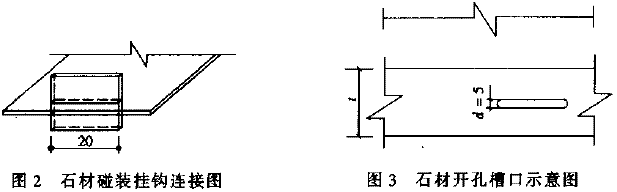

    1.2.3不銹鋼板掛鉤的剪應力驗算(掛鉤的形式如圖2)
　　
      n—一個連接邊的鋼銷數量;
    a、b石材的長短邊尺寸;
      q_k風荷載和地震作用產生的應力標準值;
     β—剪力放大系數

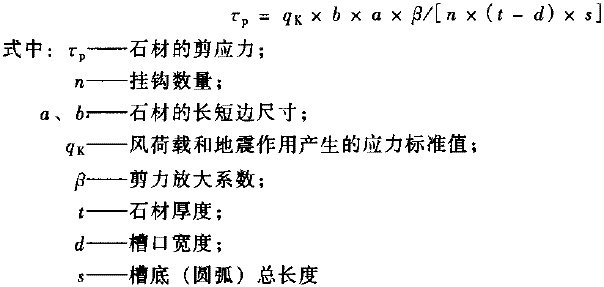

    1.2.4槽口處石板的剪應力驗算，石材的槽口形式如圖3。
　　

    2、支架式石材幕墑施工工藝說明
    2.1支架式石材施工工藝流程圖

下一篇：“清石”背槽式輕質安全石材幕墻技術優勢的說明

[本文共有 2 頁，當前是第 1 頁] [1] [2]
