立柱內力分析單跨梁（簡支梁）計算簡圖

　　【中國幕墻網 07月21日 記者小靜】立柱內力分析單跨梁（簡支梁）計算簡圖是幕墻立柱每層用一處連接件與主體結構連接，每層立柱在連接處向上懸挑一段，上一層立柱下端用插芯連接支承在此懸挑端上，計算時取簡支梁計算簡圖是對結構作了簡化，假定立柱是以連接件為支座的單跨梁(也可以認為是以樓層高度為跨度的簡支梁)，這樣按簡支梁計算彎距與剪力。

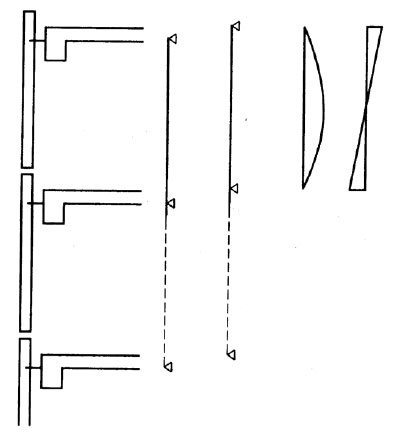

簡支粱設計簡圖

　　而實際上每層只有一個支座(即相鄰兩跨共用一個支座)，由于簡支梁跨中彎距最大，而跨中剪力為零，而支座剪力最大，彎距為零，彎距控制截面無剪力，剪力控制截面無彎距，只分別按彎距效應和剪力效應進行驗算。


　　但在驗算立柱與主體結構連接時不能用簡支梁兩支座中一個反力進行計算，而應取兩支座反力之和(一跨只有一個連接點)。【完】
