淺談維護結構的支撐體系——記深圳市大運會游泳館屋面幕墻鋼結構設計

　　4.1 邊檁與主體鋼結構的連接設計:

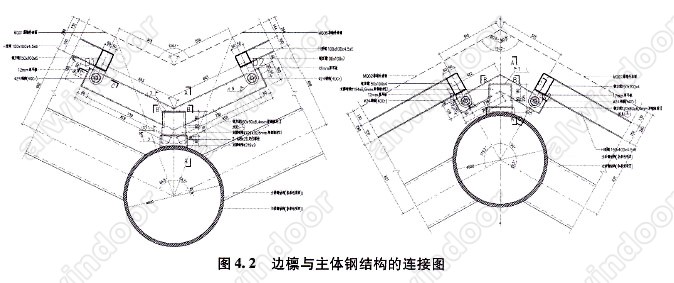

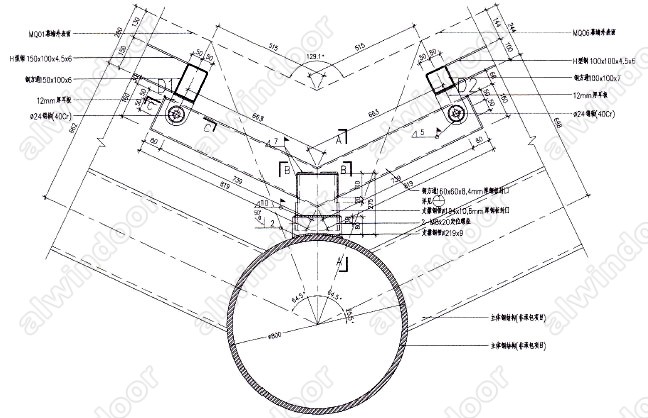

　　邊檁位于幕墻大三角板塊的邊緣,處于板塊間的銜接位置,該處與主體鋼結構連接的邊檁有平行的兩條,因此設計了樹枝型鋼結構懸挑支座連接件。其典型構造形式如圖4.2所示:

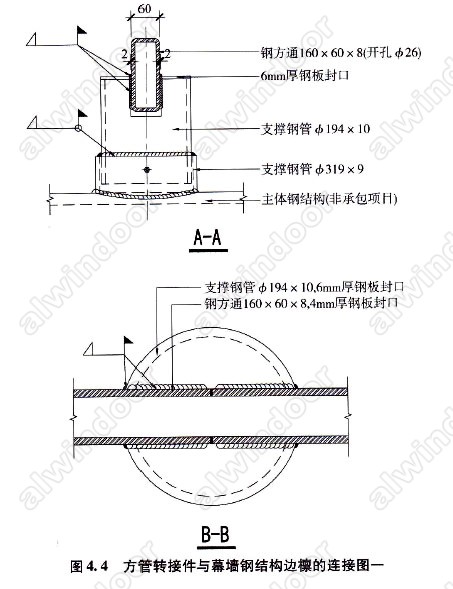

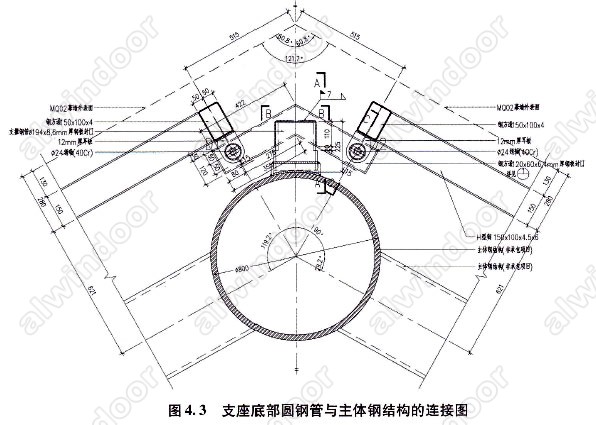

　　樹枝型鋼結構懸挑支座連接件底部與主體鋼結構的連接采用完全焊透的坡口對接焊縫,能傳遞三個方向的軸力、剪力和彎矩。具體構造如圖4.3所示:底部預先安裝鋼管底座,其目的是為了避免主體鋼結構安裝就位后在無支撐狀態直接受焊接熱的影響,造成應力的損失。同時方便支座底部圓鋼管的安裝,且使連接具有調節功能。

　　在樹枝型鋼結構懸挑支座連接件兩側端部,分別通過銷軸、節點板與邊檁連接。此處銷軸連接的受力形式有三種:

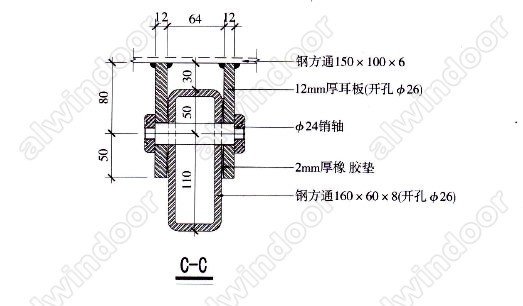

　　一種是沒有伸縮縫的固定鉸接形式,每個大三角形板塊單元只有一處使用該節點連接形式,它限制了大三角形板塊單元上一點的位置,能傳遞板塊平面內外的荷載,起主要的受力作用。如圖4.4所示:

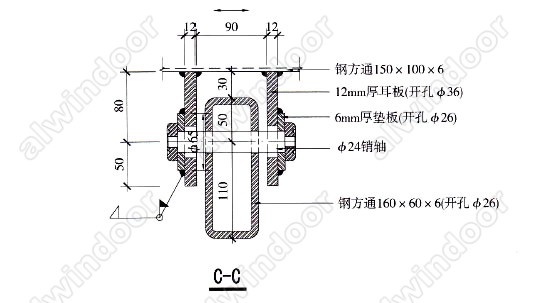

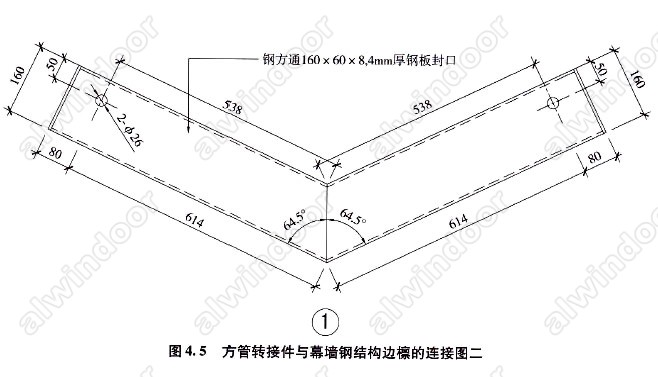

　　一種是有伸縮縫的單向滑動鉸接形式,該連接形式節點與固定鉸接節點處于板塊的同一條邊檁位置,限制板塊單元只能沿著該邊檁方向滑動,能傳遞平面外的荷載及垂直于邊檁方向的平面內的荷載。如圖4,5所示

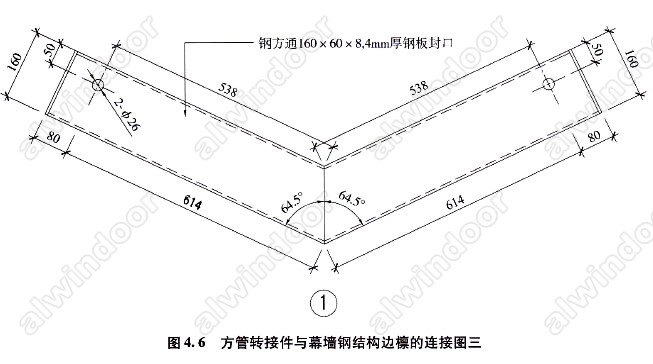

　　一種是有伸縮縫的雙向滑動鉸接形式,該連接形式節點處于板塊單元的另外兩條邊檁位置,使板塊單元能沿著板塊平面內的方向有限的滑動,此連接只能傳遞平面外的荷載。具體構造如圖4.6所示:

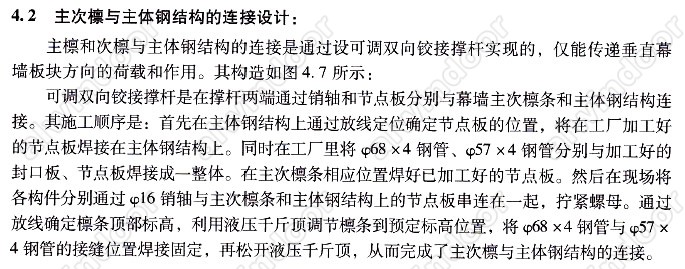

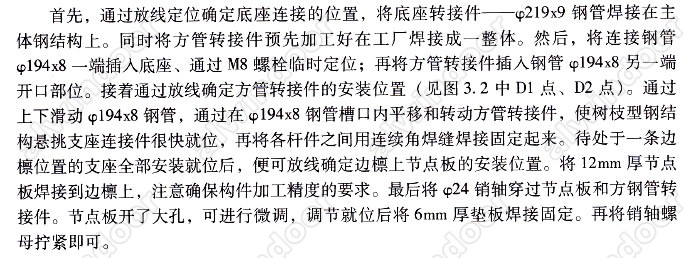

　　樹枝型鋼結構懸挑支座連接件具有可三維調節的功能,以調整、修復主體鋼結構的施工偏差及自重變形,保證幕墻鋼結構的安裝精度。
