由此可見,對于同一系列型材,腔室數量并非越多越好；適當的腔室數目會降低型材的傳熱系數,而過多的腔室數量反而會起到相反作用。當型材壁厚相同時,增加腔室數量會相應減少腔室的空氣層厚度�？諝鈱雍穸鹊臏p小會減少空氣層的對流傳熱,會在一定范圍內減小型材的傳熱系數值。當空氣層厚度的減小超出一定范圍時,即也減少了隔熱層厚度,從而導致型材總體傳熱系數的上升。對比表2和表3中的數據,66、70系列型材腔室最佳尺寸應為5.9mm和6.9mm之間�；谏鲜龇治�,在設計66、70 系列型材時,建議采用四腔、五腔設計。
三、窗傳熱系數模擬計算
1.項目來源
哈爾濱中大化學建材有限公司在參加國家“十一五”科技支撐計劃項目的同時,又接受了黑龍江省住房和城鄉建設廳的建設科技示范工程任務,既伊春市“北山林都”棚戶區改造項目。該示范工程要求應用太陽能建筑一體化技術、低溫輻射電熱地膜供暖技術、HS-ICF外墻外保溫建筑節能體系成套技術和高性能塑料門窗成套技術,最終達到建筑節能60%的標準要求。該項目責成哈爾濱中大化學建材有限公司、哈爾濱鴻盛房地產開發集團有限公司等單位來研制開發配套系統及技術,并在黑龍江省住房和城鄉建設廳科技處指導下完成。
2.窗傳熱系數模擬設計
根據該項目希望塑料門窗系統的傳熱系數K值≤1.6W/(㎡·K),在該建筑承重結構僅為2O0mm寬的條件下(H⒊￡F外墻外保溫建筑節能系統),中大公司提出以下幾種窗型構造設計方案,并在中國建筑科學研究院物理所的配合下,對這些窗型構造進行熱工性能計算。
窗型構造設計：

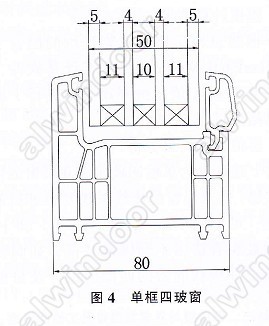

(1)單框四玻平開窗(gO系列):中空玻璃組合5+11A+4+10A十4+11A+5mm(圖4)；

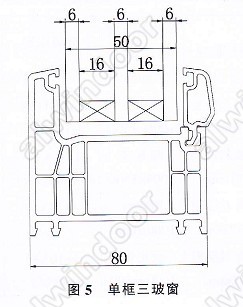

(2)單框三玻平開窗(80系列):中空玻璃組合6+16A+6+16A+6mm(圖5)；
(3)雙玻雙層平開窗(58系列):中空玻璃組合4十16A十80(雙層窗間距)十4十16A+4mm(圖6)；
(4)雙玻雙層平開窗(58系列):中空玻璃組合4十12A十4十80(雙層窗間距)+4+12A+4mm(圖7)。
圖7 雙玻雙層窗（玻璃間距12mm）
