在“
真空玻璃傳熱系數的簡易計算”[1]一文中介紹了
真空玻璃的
熱阻、傳熱系數（K值或
U值）等表征
門窗玻璃內外溫差引起的傳熱的參數計算。在“真空玻璃與
太陽輻射相關參數的計算”[2]一文中，介紹了由兩片玻璃組成的真空玻璃與太陽
輻射相關參數的計算。本文在上述計算的基礎上，介紹由三片以上玻璃組成的“組合真空玻璃”與太陽輻射相關參數的計算，計算涉及的原理及方法大部分也適用于三片以上玻璃或透明材料構成的雙
中空、
夾層玻璃的相關計算。
組合真空玻璃是把真空玻璃當成一片玻璃再與其它
玻璃深加工技術結合而形成的“真空＋中空”、“真空＋
夾層”等玻璃
深加工產品，使真空玻璃與其它技術結合而取長補短，得到高
隔熱、高
隔聲且安全的綜合性能優勢[3]。如果真空玻璃再發展為雙真空層玻璃，性能更為優越�？梢园岩陨线@些組合稱為“超級玻璃”或“超級真空玻璃”[4]，下面分別討論上述幾種組合真空玻璃的計算。

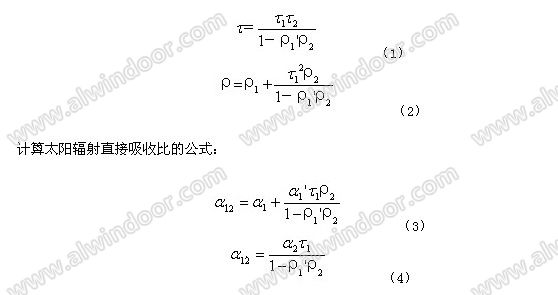

為了方便起見，現列出[2]中已推導出的計算兩片玻璃構成的真空玻璃各項參數的部分公式：
計算
可見光、紫外線、太陽輻射
透射比和
反射比的公式：
為了方便，也列出[2]中作為計算例用的幾種玻璃原片的參數表1和使用這些原片算出的四種真空玻璃的參數表2。
|
序
號 |
生產廠 |
品種 |
基片
顏色 |
反射
顏色 |
測試面 |
紫外線（%） |
可見光（%） |
太陽輻射（%） |
輻
射
率
ε |
|
透射比
τuv |
反射比
ρuv |
透射比
τvis |
反射比
ρvis |
透射比
τe |
反射比
ρe |
遮陽
系數
Se |
得熱
系數SHGC |
|
1 |
南玻 |
6CEB14-60/TB |
clear |
淺灰 |
膜面 |
42.12 |
20.51 |
59.77 |
2.41 |
42.53 |
20.48 |
62.8 |
54.1 |
0.11 |
|
玻面 |
42.12 |
14.22 |
59.77 |
15.19 |
42.53 |
20.26 |
56.1 |
48.3 |
0.84 |
|
2 |
南玻 |
6CET11-80S/TB |
clear |
無色 |
膜面 |
36.48 |
12.11 |
77.96 |
5.9 |
56.76 |
21.77 |
73.2 |
63.4 |
0.11 |
|
玻面 |
36.48 |
13.24 |
77.96 |
10.41 |
56.76 |
20.09 |
69.3 |
59.9 |
0.84 |
|
3 |
南玻 |
6 clear
(5.931mm) |
clear |
無色 |
空氣面 |
69.91 |
7.11 |
89.57 |
8.21 |
83.41 |
7.51 |
98.7 |
85.7 |
0.84 |
|
錫面 |
69.91 |
7.25 |
89.57 |
8.2 |
83.41 |
7.52 |
98.7 |
85.7 |
0.84 |
|
4 |
南玻 |
4 clear
(3.947mm) |
clear |
無色 |
空氣面 |
74.55 |
7.77 |
90.1 |
8.65 |
85.85 |
8.06 |
100.6 |
87.4 |
0.84 |
|
錫面 |
74.55 |
7.94 |
90.1 |
8.66 |
85.85 |
8.1 |
100.5 |
87.4 |
0.84 |
|
5 |
南玻 |
3 clear
(2.842mm) |
clear |
無色 |
空氣面 |
77.26 |
7.56 |
90.13 |
8.21 |
87.64 |
7.8 |
102.1 |
88.8 |
0.84 |
|
錫面 |
77.26 |
7.64 |
90.13 |
8.21 |
87.64 |
7.8 |
102.1 |
88.8 |
0.84 |
|
6 |
皇明 |
wpc2C10A |
clear |
淺灰 |
膜面 |
31.4 |
34.4 |
75.8 |
5.4 |
52.8 |
25.5 |
60.7 |
52.2 |
0.10 |
|
玻面 |
31.4 |
16.9 |
75.8 |
7.6 |
52.8 |
17.7 |
67.7 |
58.2 |
0.84 |
|
7 |
皇明 |
wpc2C08A |
clear |
淺灰 |
膜面 |
25.8 |
39.0 |
72.4 |
7.1 |
48.7 |
29.8 |
65.5 |
56.3 |
0.08 |
|
玻面 |
25.8 |
18.4 |
72.4 |
9.0 |
48.7 |
20.6 |
63.5 |
54.6 |
0.84 |
表1 幾種浮法白玻和LOW-E玻璃的輻射參數
|
序
號 |
品種 |
安裝方式 |
紫外線（%） |
可見光（%） |
太陽輻射（%） |
LOW-E發射率
ε |
K值
Wm-2K-1 |
|
透射比
τuv |
反射比
ρuv |
透射比
τvis |
反射比
ρvis |
透射比
τe |
反射比
ρe |
遮陽
系數
Se |
得熱系數SHGC |
|
1 |
南玻
6CEB14-60/TB
+V+N4 |
A |
31.92 |
15.65 |
53.96 |
18.29 |
37.13 |
21.75 |
46.05 |
40.94 |
0.11 |
0.86 |
|
B |
31.92 |
19.36 |
53.96 |
10.61 |
37.13 |
23.40 |
74.97 |
66.65 |
0.11 |
0.86 |
|
2 |
南玻6CET11-80S/TB
+V+N4 |
A |
27.46 |
14.31 |
70.60 |
15.70 |
49.60 |
22.75 |
60.35 |
53.65 |
0.11 |
0.86 |
|
B |
27.46 |
14.57 |
70.60 |
13.46 |
49.60 |
24.39 |
75.12 |
66.78 |
0.11 |
0.86 |
|
3 |
皇明
wpc2C10A
+V+N4 |
A |
24.07 |
17.70 |
68.62 |
12.63 |
46.29 |
20.01 |
56.63 |
50.34 |
0.10 |
0.82 |
|
B |
24.07 |
27.43 |
68.62 |
13.05 |
46.29 |
27.25 |
71.74 |
63.78 |
0.10 |
0.82 |
|
4 |
皇明
wpc2C08A
+V+N4 |
A |
19.85 |
18.95 |
65.63 |
13.57 |
42.84 |
22.57 |
52.46 |
46.64 |
0.08 |
0.76 |
|
B |
19.85 |
30.14 |
65.63 |
14.45 |
42.84 |
30.56 |
55.22 |
49.09 |
0.08 |
0.76 |
