主動式雙層幕墻熱工計算（下）

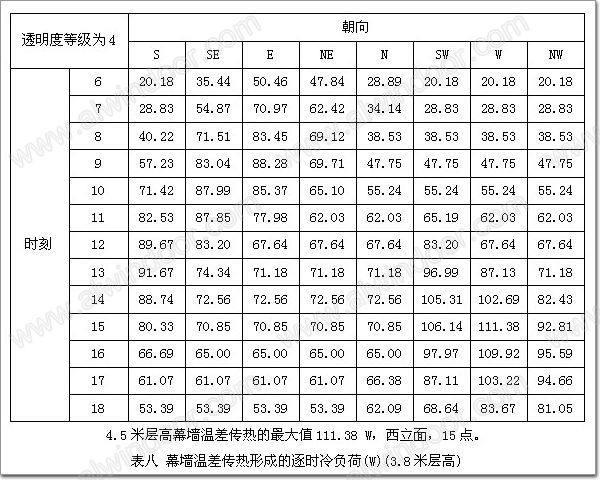

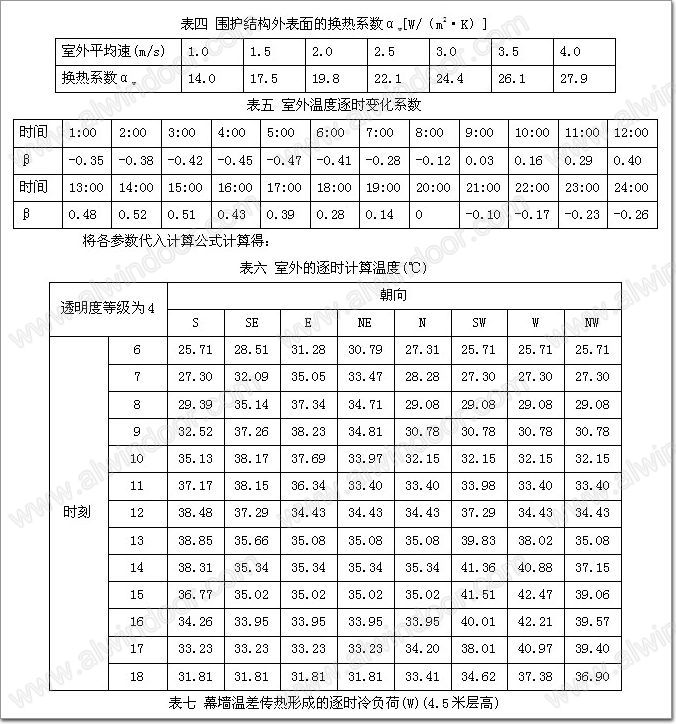

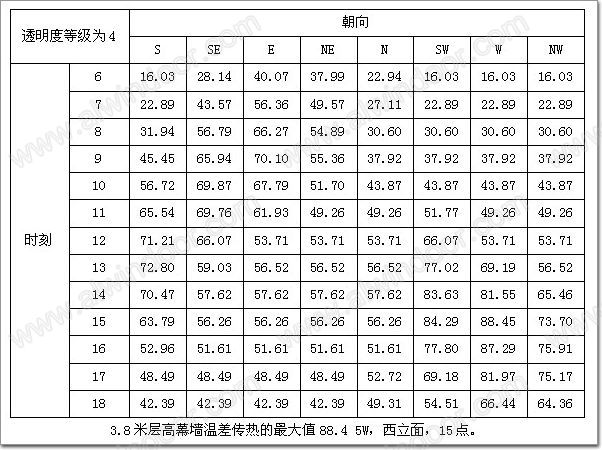

　　三、空氣滲漏的耗熱量
　　計算公式：

　　Q=0.28CpρwnL(twn-tn)
　　L=LoL1mb
　　L0=α1（ρwnv02/2）b
　　m=CrΔCf(n1/b+C)Ch
　　Ch=0.3h0.4
　　C=70
　　式中：

　　Q：由縫隙滲入室內的空氣耗熱量，W；

　　Cp：空氣的定壓比熱容，取1 KJ/（kg•K）；

　　ρwn：室外計算溫度下的空氣密度，取1.2 kg/m3；

　　L：滲透冷空氣量，m3/h；

　　twn：夏季室外空調計算溫度，33.2℃；

　　tn：玻璃夾層內空氣平均溫度（℃）；

　　L0：在基準高度單純風壓作用下，不考慮朝向修正及內部隔斷情況時，通過每米幕墻縫隙進入室內的理論滲透空氣量，m3/(m·h)；

　　L1：幕墻縫隙的長度，為5.24 m(4.5米層高)、4.57 m(3.8米層高)；

　　m：風壓與熱壓共同作用下，考慮建筑體型、內部隔斷和空氣流通等因素后，不同朝向，不同高度的幕墻滲透壓差綜合修正系數；

　　b：幕墻縫隙滲風指數，取0.67；

　　α：外層幕墻縫隙滲風系數，根據本工程的密封性能設計為2級，取為0.3m3·h·Pa0.67；

　　vo：室外的平均風速，為1.9m/s(夏季)、2.8m/s(冬季)；

　　ΔCf：風壓差系數，取0.7；

　　n：單純風壓作用下，滲漏空氣量的朝向修正系數，按西立面取0.40；

　　Cr：熱壓系數，取1.0；

　　C：作用于幕墻上的有效熱壓差與有效風壓差之比；

　　Ch：高度修正系數；

　　hz：單純熱壓作用下建筑物中和面的標高，本項目取為37 m；

　　tn’：建筑物內形成熱壓作用的豎井計算溫度，取22 ℃；

　　h：計算幕墻的中心線標高，取36 m(4.5米層高)、70 m(3.8米層高)。

　　將各參數代入計算得：

　　(4.5米層高)  C=70=70=0.25
　　(3.8米層高)  C=70=70=6.34
　　(4.5米層高)  Ch=0.3h0.4=0.3×360.4=1.26
　　(3.8米層高)  Ch=0.3h0.4=0.3×700.4=1.64
　　(4.5米層高)  m=CrΔCf(n1/b+C)Ch=1.0×0.7×（0.41/0.67+0.25）×1.26=0.45
　　(3.8米層高)  m=CrΔCf(n1/b+C)Ch=1.0×0.7×(0.401/0.67+6.34)×1.64=7.57
　　L0=α1（ρwnv02/2）b=0.3×(1.2÷2×1.92)0.67=0.50
　　(4.5米層高)  L=LoL1mb=0.50×5.24×0.450.67=1.53 m3/h
　　(3.8米層高)  L=LoL1mb=0.50×4.57×7.570.67=8.87 m3/h
　　(4.5米層高)  Q=0.28CpρwnL(twn-tn)=0.28×1×1.2×1.53×(33.2-22)=5.76 W
　　(3.8米層高)  Q=0.28CpρwnL(twn-tn)=0.28×1×1.2×8.87×(33.2-22)=33.38 W
