把窗作為一個面區域，在沒有遮陽裝置的時候，這個面在夏季和冬季各有一個太陽輻射的累積值QC.0、Q H.0。當設置了遮陽裝置后，窗戶會受到遮陽裝置的遮擋。遮擋會使直射減少，減少量可以通過每一個時刻的太陽位置來進行分析計算。遮擋也會使得散射減少，散射的計算可以進行一個半球面的幾何分析計算得到。同時，直射和散射都會照射到遮陽裝置上，遮陽裝置上的太陽輻射會再次照射到窗戶上，這部分也需要計算。
遮陽裝置的陽光直射和散射以及互相照射均需要進行分析，還要分析墻面反光對遮陽裝置的照射。在這些計算中，需要求出這些區域相互的角系數，然后進行一定的迭代計算分析。這些計算由計算機完成并不難，但如要計算精確，則需要把各個部分進行分塊，同時增加迭代次數，這樣就需要增加計算的時間。
通過以上的全年計算，可以得到有遮陽裝置后窗戶在夏季和冬季各自的
太陽輻射的累積值Q C.D、QH.D。
夏季：SDC = QC.D/Q C.0
冬季：SDH = QH.D/QH.0
（2）用于空調負荷計算的遮陽系數計算
空調負荷計算一般取特殊的計算天（如7月22日）。由于要求進行一個完整天的逐時計算，所以要計算這一天每一個時刻的遮陽系數。這一系數的計算要求計算每個時刻的太陽輻射照度（分為直射和散射兩部分），同時需要給出太陽的高度角、方位角。這部分的計算不考慮不同天氣條件的直射和散射關系，而只計算晴天的輻射照度。
每一時刻遮陽系數的計算仍然采用與“輻射累積法”一樣的方法。把窗作為一個面區域，在沒有遮陽裝置的時候，這個面在某時刻有一個太陽輻射的總量值Q0。當設置了遮陽裝置后，窗戶會受到遮陽裝置的遮擋。通過計算，可以得到有遮陽裝置后窗戶的太陽輻射總量值QD。這一時刻遮陽裝置的遮陽系數為：
SD = Q D/Q0
（3）與窗平行的遮陽裝置遮陽系數的計算

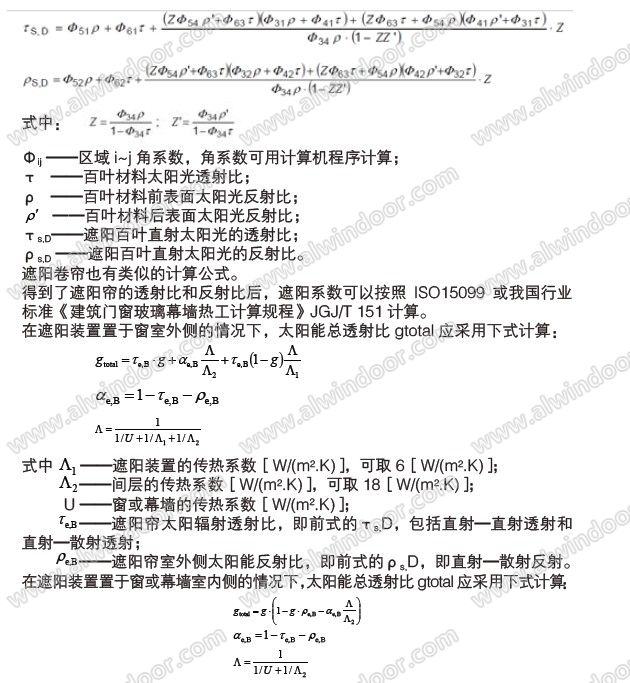

這類遮陽裝置包括織物簾和百葉簾等。對于織物簾，只要測量了透射比和反射比，即可計算其遮陽性能。但百葉簾卻與百葉的角度和太陽入射角、太陽直射與散射的比例等均有關。百葉透過率的計算可以采用二維模型，如按照DINEN14500：2008 直射陽光透射、反射的計算公式。比如較密的遮陽百葉可以簡化為二維模型計算。二維模型可以用簡單的平面幾何來進行計算。
2.3 遮陽裝置室內采光效果的計算
對于尺寸較大且不與門窗平行或不完全覆蓋門窗的遮陽裝置，應直接計算建筑室內采光效果。而對于與門窗平行且完全覆蓋門窗的遮陽裝置，先計算透射比，再計算采光才是可行的。
采光計算一般采用CIE全陰天模型，而不采用實際天氣條件。全陰天模型采用國際照明委員會(CIE) 的全陰天模型，考慮的是最不利采光條件下的情況，計算不包括直射日光。全陰天即天空全部被云層遮蔽的天氣，此時室外天然光均為天空擴散光，其天空亮度分布相對穩定，天頂亮度為地平線附近亮度的三倍。計算室內采光時還要包括遮陽裝置每個面的反光和室內墻面、天花、地面的反光。計算室內采光要進行散射光線傳播分析，分析墻面反光、地板反光等影響。在這些計算中，需要求出這些區域相互的角系數，然后進行一定的迭代計算分析。這些計算由計算機完成，需要把各個部分進行分塊，進行多次迭代計算。
目前，國際上采用的軟件主要是Radiance，以及采用這一核心的相關軟件。廣東省建筑科學研究院開發了“建筑陽光大師”，可以精確計算房間的采光效果，從而評價遮陽裝置對采光的影響。
