在建筑領域，隨著我國國民經濟快速發展及人民生活水平的提高，對建筑的需求，正在由簡單的普通型，向科技智能型、環保型、舒適型的高檔建筑轉化。建筑門窗作為建筑外圍護結構的開口部位，是抵御風雨塵蟲，實現建筑熱、聲、光環境等物理性能的極其重要的功能性部件，并且具有建筑外立面和室內環境雙重裝飾效果，直接關系到建筑的使用安全、舒適節能和人民生活水平的提高。
鋁合金門窗作為建筑門窗的分支，已經在當今社會承擔著舉足輕重的作用。縱觀歷史，鋁合金門窗七十年代傳入我國，但是僅在外國駐華使館及少數涉外工程中使用，而隨著國民經濟治理整頓深入發展并取得成效，鋁門窗系列也由八十年代初的4個品種、8個系列，發展到40多個品種、200多個系列，形成較為發達的鋁門窗產品體系，確立了支柱產品地位。
隨著鋁合金門窗行業的發展，斷橋隔熱鋁合金節能門窗產品應運而生。它是在普通鋁合金門窗所取得的科技成果基礎之上，針對建筑節能的具體要求設計產生的。現在的門窗行業，其現狀可以算的上是“群雄爭霸”的局面，生產廠家層出不窮；同時，門窗產品的質量也是良莠不齊。在現階段鋁合金型材被廣泛應用的大背景之下，單一依靠材料本身的力學性能，已經不能算作是一個優質、節能、高效的門窗產品。通過各種門窗配套件的合理、高效使用，提高門窗產品的安全、舒適的使用度，已經成為一種趨勢；門窗配套件在鋁合金門窗系統中所起到的作用，絕對不是一個“配角”的作用，它關系到門窗的安全和舒適性，與門窗產品的性能和整體質量息息相關。所以，挑選一個優質高檔的斷橋隔熱鋁合金節能門窗產品，門窗配套件的選擇已經成為關鍵點。
本文主要從介紹國內市場上常見的部分斷橋隔熱鋁合金門窗配套件開始，簡要探索現階段門窗系統的常見弊病，分析原因并提出解決辦法。
1 門窗角部組角角碼
現在市場上常見的鋁合金型材，絕大多數為工業化、自動化、大批量加工生產而成；通過對鋁棒的擠壓，生產出截面形狀一致、長短不同的各種鋁合金型材。型材的這種特點，就要求鋁合金門窗在生產加工時，不能像木門窗那樣通過榫卯結構進行組裝，而是需要借助一定的配套件進行門窗的組角拼接。
各種各樣的鋁合金型材，其斷面形式都各不相同，所以組角拼接的形式也不盡相同。從過去的70窗、50窗開始，窗框的組角加工采用角鋁、拉鉚釘連接，到現在的組角角碼連接，已經在很大程度上大大增強了鋁合金門窗的抗風壓和抗撞擊的能力。

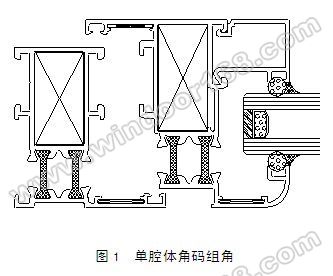

如圖1所示，窗框型材在組角拼接時，采用的是單腔體角碼組角的形式，比采用角鋁組角的門窗，角部的強度有了可靠的保證，但其只是在型材一側采用單腔體組角，在抗風壓的穩定性上尚顯不足。

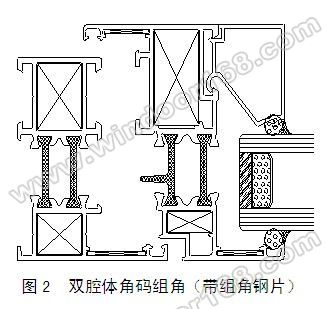

如圖2所示，采用的是雙腔體組角角碼的形式，比單一腔體在組角強度上更有保證，同時型材角部雙相約束，保證組裝成品窗時的穩定性。
2 框扇角部加強器
門窗框扇組角時，除了要使用到組角角碼以外，還需要安裝組角鋼片，它的作用是保證型材組角后兩側的平整度，同時起到輔助組角強度的作用。

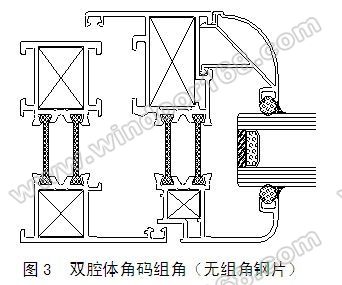

如圖3所示，雖然在型材的設計上，采用了雙腔體組角角碼的形式，但是沒有增加設置安裝組角鋼片的位置，所以在實際的安裝、使用過程中，會產生角部出現高低差的現象，影響門窗的正常使用和美觀、安全。圖2中所示的型材，就具備雙腔體組角和設置組角鋼片的雙重功能。

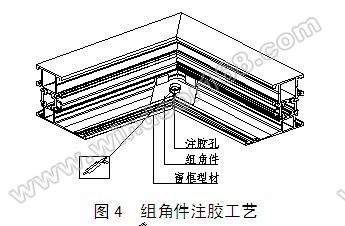

門窗角部懸臂部分采用尼龍注塑件的形式，對角部起到鎖緊和控制高低差的作用（常規組角鋼片只能起到控制高低差的作用）；安裝后可以在預留的注膠孔注膠，使密封的效果更好。如圖4所示。
3 組角角碼導流片
為了加強門窗角部組角強度和密封性能，在組角時角碼配上導流片，可以在門窗角部注入組角膠，控制膠的流向，從而增強門窗角部的強度和密封性能。
如圖5所示，在鋁合金角碼的兩側附加導流片，組角后，門窗角部預留的注膠孔注入組角膠，這樣不僅增加了門窗角部的強度，而且還使門窗角部的密封性能得到提高，此種組角工藝應為門窗角部加工的首選。
4 組角角碼樣式
在具備了雙腔體組角和設置角部加強器的雙重功能的型材上，生產加工門窗時，組角角碼的選擇也是不容忽視的關鍵點。
如圖6所示，（a）中的角碼在組角點部位沒有加強筋，在擠角時角碼會變形，角強度降低；（b）中的角碼角部沒有空腔，在組角時兩側框會引起錯位；（c）在角部有自攻釘固定合頁用時，會把安裝合頁的自攻釘?shù)奈恢缅e開。
