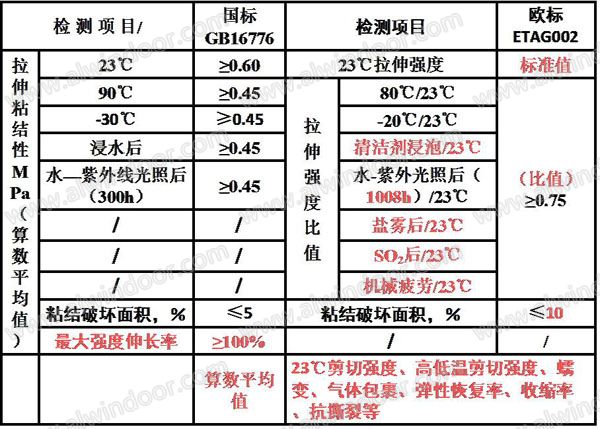

在結果評價上，除采用標準值(而非算數(shù)平均值)外，多是采用老化后強度與初始強度的比值，要求比值大于0.75，也就是要求結構膠在各種狀態(tài)下或各種老化試驗后，強度下降不能超過25%，以此來評價結構膠性能的穩(wěn)定性。
可以說，歐洲ETAG002標準是目前世界上最嚴苛的結構膠標準。
廣州白云的結構膠早在2007年就通過了美國DL實驗室的檢測，包括5000小時紫外老化試驗。今年年初，廣州白云的硅酮結構膠也通過了歐洲ETAG-002標準的檢測。
結構膠人工加速老化試驗
結構膠的人工加速老化試驗大體可以分為兩類，一類是氣候老化，一類是機械老化。
氣候老化是指模擬一定的氣候條件，將結構膠試件放在該氣候條件下一段時間后的，檢測結構膠的性能變化。這些氣候條件包括：紫外、浸水、熱水、浸水-紫外光照、濕熱、熱、熱氧、鹽霧、酸霧等。
耐紫外線是硅酮膠相對于其他膠最顯著的特點，而且在玻璃幕墻上，結構膠要經(jīng)受長期的透過玻璃的紫外線照射，因此，紫外老化是各結構膠標準中都有的項目。雖然采用的設備不太一樣，但是都是考察熱、水和紫外線同時對結構膠的老化作用，因此結果的變化趨勢都差不多。

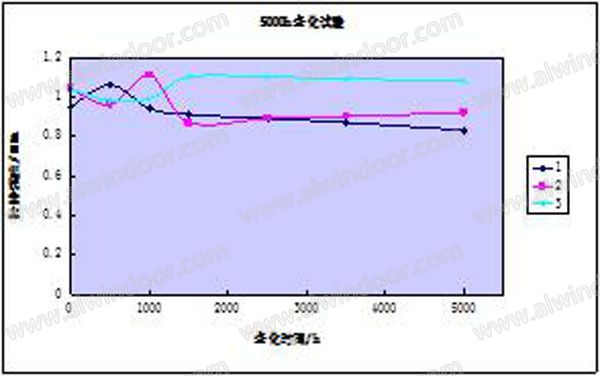

之前在美國做的5000小時老化試驗只有一個最終的合格結論，沒有中間過程的值，因此我們在國內的檢測機構專門進行了5000小時的老化試驗，而且在500小時、1000小時、1500小時、2500小時、3500小時和5000小時檢測了其拉伸強度和彈性。
從結果看，結構膠的拉伸強度隨熱-水-紫外光照的時間延長，先小幅上升，再逐漸慢慢下降，其最大強度伸長率則逐漸變大。對于有些配方不太完善的膠，會出現(xiàn)不粘的情況。
除紫外老化外，我們也進行了一系列的試驗，比如熱老化、濕熱老化、臭氧老化等。
在高熱老化后，結構膠的強度略下降、彈性略下降，硬度變軟;
在低熱老化后，結構膠的強度先略上升，然后緩慢下降，彈性也緩慢下降。
濕熱老化后，結構膠的強度下降、彈性上升，膠變軟。
臭氧老化后，結構膠的強度和彈性均無明顯變化。
在歐標要求的其他幾種人工氣候老化試驗條件下：
經(jīng)過鹽霧480小時后，結構膠強度下降，彈性略上升;
經(jīng)過潮濕二氧化硫氣體480小時后，結構膠強度下降，彈性略上升;
經(jīng)過幕墻清潔劑45℃浸泡21天后，結構膠的強度下降，彈性上升，膠變軟。
除人工氣候老化外，還有一類老化試驗是模擬結構膠的受力情況，對其長期或反復受力后的情況進行考察。

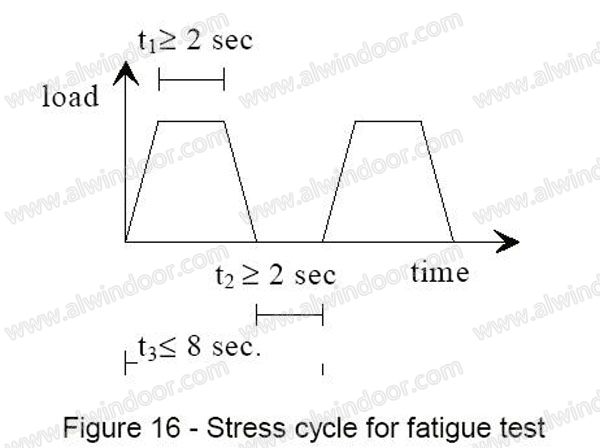

歐洲標準ETAG 002中規(guī)定的是拉伸疲勞試驗，即結構膠經(jīng)過拉伸循環(huán)5000次，然后檢測其拉伸強度，檢測結果顯示膠的強度變化不大，彈性略下降，膠變軟。
既有幕墻結構膠檢測
要了解幕墻上使用多年以后的結構膠的性能，并且與其最初的性能進行比較，就要建立一個既有幕墻結構膠的檢測方法。

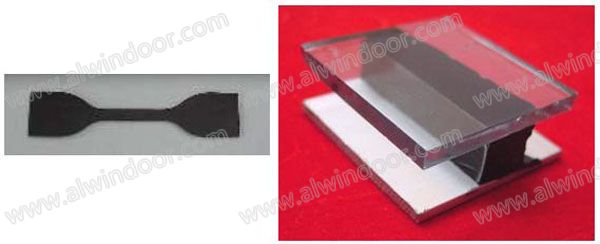

以前的方法是：將既有幕墻結構膠取樣裁成啞鈴型試片進行拉伸，檢測拉伸強度。但是這個方法檢測的強度值與我們通常采用H型試件的檢測值有很大差別，無法對檢測到的強度結果進行對比和判定。多年來，這個問題一直困擾著我們。
廣州白云早在2005年就開始了既有幕墻結構膠檢測方面的研究工作，是國內最早有系統(tǒng)的研究既有結構膠檢測的廠家。經(jīng)過幾年的努力，我們終于找到了檢測既有幕墻結構膠強度的方法——“重新粘結法”。該方法所得到的既有幕墻結構膠的強度值與H型試件的具有可比性，使得研究結構膠在幕墻上的老化情況成為可能。2011年6月，我在美國ASTM C24第四屆建筑密封膠膠粘劑耐久性研討會上介紹了該方法，受到了與會者的廣泛關注。2011年，該方法寫入廣東省地方標準《建筑幕墻可靠性鑒定技術規(guī)程》。
對于我公司1997年建造的進行50年自然曝曬試驗的幕墻，2007年和2012年(也就是10年和15年后)，經(jīng)我們采用“重新粘結法”進行取樣檢測，結構膠的拉伸強度分別為1.35MPa、1.47MPa，與1997年相比，強度有所升高，最大強度伸長率有一定下降。總體來講，仍然具有很好的強度和彈性。這說明白云的結構膠至少有15年的質量保證。
我公司還與多個檢測機構合作，采用“重新粘結法”為許多既有幕墻工程的結構膠檢測提供技術支持。
根據(jù)對眾多既有幕墻結構膠的檢測，我們發(fā)現(xiàn)，結構膠經(jīng)過一段時間的使用后，通常強度會有所上升，最大強度伸長率會有所下降，而且硬度上升。如果使用時間很長，或結構膠本身耐久性不太好，會出現(xiàn)結構膠變脆的現(xiàn)象，即結構膠還有粘結強度，但是彈性很差，一扯或一折就斷裂。
上一頁123下一頁
