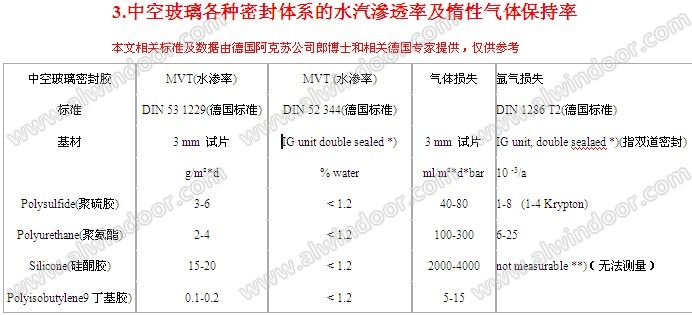

１５ 九、中空玻璃質(zhì)量控制途徑和方法 2013年9月1日正式實施中空玻璃新國標(biāo)（GB11944）,標(biāo)準附錄里規(guī)定中空玻璃的功能壽命不能低于15年，對惰性氣體的保持性能也要求更為嚴格，因此對中空玻璃質(zhì)量要求更高，以下途徑和方法希望能夠有所益處： 1.好的工藝是提高中空玻璃質(zhì)量的有效途徑,對中空玻璃行業(yè)來講,構(gòu)成比較好的生產(chǎn)工藝必須具備以下幾個要件:第一、連續(xù)性的生產(chǎn)線，只有具備連續(xù)性的生產(chǎn)線才能保證中空玻璃制品從玻璃原片到合格的成品，具有質(zhì)量合格的一致性，并且最大限度地提高生產(chǎn)效率；第二、無論是第一道密封還是第二道密封設(shè)備盡量采用自動化程度高的封膠設(shè)備，只有這樣才能盡可能減少人為因素對質(zhì)量的影響。 2.完善中空玻璃生產(chǎn)環(huán)境，中空玻璃必須在無灰塵、無溶劑污染、溫度適宜的環(huán)境中生產(chǎn)，生產(chǎn)車間灰塵污染會對中空玻璃密封系統(tǒng)各個構(gòu)件的粘接效果產(chǎn)生很大的不利影響，粘接效果不好的中空玻璃制品其密封性能和功能壽命可想而知。由于溶劑的存在會導(dǎo)致丁基膠（PIB）失去粘接力，從而使第一道密封失敗，因此車間不要使用揮發(fā)性物質(zhì)，且保持空氣通暢。適合的溫度是二道密封形成有效結(jié)果的必要條件，第二道密封膠供膠溫度盡量保證在10度以上，只有適宜的溫度才能讓密封膠在規(guī)定的時間內(nèi)達到使用效果，比如初始粘接力、剪切強度、彈性模量、密封性能等 3. 有了優(yōu)良的設(shè)備，好的生產(chǎn)環(huán)境，沒有好的管理，永遠也做不了質(zhì)量穩(wěn)定、性能優(yōu)良的中空玻璃。中空玻璃生產(chǎn)的特殊性決定了在以下幾方面的管理工作中顯得尤為重要：1。鋁條采用插角式連接，檢查四個連接角是否用丁基膠（PIB）進行有效密封；2。分子篩灌裝后是否超過了規(guī)程規(guī)定的40分鐘封裝二道密封膠；3，需要磨邊的鍍膜玻璃是否達到磨邊要求；4。丁基膠（PIB）和二道密封膠的寬度和厚度是否達到相關(guān)標(biāo)準規(guī)定數(shù)值。5。二道密封如果使用硅酮密封膠是否進行過相溶性實驗（根據(jù)中空玻璃密封膠行業(yè)標(biāo)準（JC486），二道密封膠采用硅酮膠，應(yīng)該進行相溶性實驗。） 4. 選擇合格的配套材料是生產(chǎn)合格中空玻璃的充要條件。沒有合格的配套材料是不可能生產(chǎn)出高性能中空玻璃制品，因此選材是很關(guān)鍵的環(huán)節(jié)，根據(jù)目前國內(nèi)中空玻璃生產(chǎn)現(xiàn)狀，雙道密封是主流的生產(chǎn)工藝，其他工藝處于補充地位，因此構(gòu)成雙道密封工藝的各種構(gòu)件質(zhì)量優(yōu)劣是人們討論的重點，構(gòu)成雙道密封工藝的主要構(gòu)件有：丁基膠（PIB）、聚硫膠、硅酮膠、鋁條、干燥劑、連接件等，作為比較成熟的相對可靠的丁基膠+聚硫膠形成的雙道密封工藝，由于在節(jié)能門窗行業(yè)成功地應(yīng)用了25年以上，因此其作為生產(chǎn)高氣密性中空玻璃制品的首選獲得行業(yè)肯定；現(xiàn)代建筑的不斷創(chuàng)新和發(fā)展，玻璃幕墻的出現(xiàn)要求中空玻璃雙道密封工藝有更高的要求，幕墻中空玻璃不僅要體現(xiàn)美觀，還要在功能壽命以內(nèi)達到節(jié)能效果，同時更要體現(xiàn)安全性能，由于硅酮膠具有優(yōu)異的耐紫外線、剪切強度等性能成為隱框幕墻中空玻璃二道密封首選，為保證其密封功能壽命其膠層厚度應(yīng)該列入設(shè)計師的主要項目，主要因為盡管硅酮膠的有優(yōu)異的耐老化性能，但是它的氣密性能相對不足，由其制作的中空玻璃一但水汽進入，中空玻璃的功能壽命立即終結(jié)，中空玻璃內(nèi)部凝聚的水份對整個中空玻璃構(gòu)件會產(chǎn)生致命的影響，反過來重新導(dǎo)致非安全性因素的產(chǎn)生，以至于增加更大的社會成本，故設(shè)計合適的膠層厚度，增加密封功能壽命，是幕墻中空玻璃既安全，功能壽命又長的最佳選擇。改變幕墻設(shè)計方案，盡量采用非隱框幕墻，中空玻璃密封采用聚硫膠密封，硅酮密封膠進行結(jié)構(gòu)膠合，從而大大延長中空玻璃使用壽命又增加幕墻安全性能，或許能夠成為兩全其美的方案。最后，各種材料的相溶性實驗、盡量采用可折彎鋁條和吸附速率合適的分子篩也是控制中空玻璃質(zhì)量，增加功能壽命的有效途徑。 十、簡單的判別中空玻璃優(yōu)劣的方法 1、用小刀將二道密封切一個截面，如果截面出現(xiàn)很多小氣孔（小蜂窩），這說明兩種可能：用手工打膠，會裹進空氣，產(chǎn)生氣泡，還有一種可能是用低水平技術(shù)生產(chǎn)的二道密封膠即使用機器打膠也會出現(xiàn)氣孔！只要截面出現(xiàn)氣孔其壽命肯定很短！ 2、用小刀在中空玻璃任何一個連接角處劃開，連接角看有沒有用丁基膠進行有效包裹。實際理論表明：用連接角方式做的雙道密封中空玻璃，透水路徑主要在四個邊角,其透水率為70%，而邊部透水率才占30%。所以盡量采用連續(xù)彎管式鋁條或者用丁基膠對四個連接角進行有效包裹，大大延長中空玻璃使用壽命，如果沒有對四個邊角用丁基膠進行有效包裹，雙道密封的實際意義并不大。 3、用小刀將二道密封和玻璃粘接的兩個截面劃開幾厘米然后用手將密封膠往外撕開。如果在撕開后玻璃表面比較光滑，沒有殘留膠，說明密封膠和玻璃表面沒有粘接力，那么其密封效果可想而知。 4、算補充的：考察是否使用標(biāo)準分子篩，丁基膠是否連續(xù)（沒有斷線），如果不是聚硫膠，其他二道密封膠是否做過相性實驗（一定要做相容性實驗，否則很可能后患無窮）。窗框密封如果不是標(biāo)準的膠條密封，而是用普通硅酮膠密封，一定要將所使用的硅酮膠和中空玻璃邊部密封膠做相溶性實驗，否則也可能后患無窮(有些門窗安裝公司購買低劣充油硅酮膠對窗框進行密封,時間一長礦物油遷移出來侵蝕整個中空玻璃密封系統(tǒng),由于要一定的時間這種惡果才能表現(xiàn)出來,所以務(wù)必提前預(yù)防)。
上一頁1234下一頁
