1 引言
當今建筑外裝飾構造設計中，幕墻在建筑外表面起著建筑外
圍護結構的作用，它隨著
高層建筑的建設而迅速的發展著。建筑除了營造人們生活工作的環境外，建筑形象也給人們精神產生影響。建筑藝術在表現功能個性的同時也給人們精神上享受。現在的建筑不再是千篇一律的
玻璃幕墻，而是多種材料搭配，有凹有凸，有曲有折各種外形的
組合幕墻，由它構成的建筑造型新穎多變、 標新立異，構圖虛實對比強烈，環境色彩鮮艷明快，人們喜聞樂見的建筑藝術效果，給現代化城市面貌增加了魅力。
作為建筑外觀裝飾中最有表現力的層面就是
面板了，面板通過其豐富的色彩和多變的造型來實現建筑師們對其建筑表觀藝術的完美追求。通常幕墻所用的面板包括玻璃、金屬板、
石材等幾類，它們各自根據其自身材質的功能特點來實現其對建筑表觀功能要求。金屬板的加工和安裝在建筑外裝
飾面板中，由于其自身的金屬特性，諸如造型多變、連接方式簡單、易清潔、色彩豐富、材質多樣、功能性強等特點，為建筑師在建筑藝術創作中，提供了豐富、可行的表現材料和手段。在建筑師追求建筑外觀新、奇、特等充斥著后現代唯美主義的建筑設計中，會出現不少另類、多變的三維
曲面造型，這給幕墻公司的技術改進和研發提出不小的挑戰和巨大的契機。 由于面板造型的改變，其加工制作難度，施工難度都有很大的提高。本文就針對在設計中的難點，結合實際工程案例作一些粗淺的解析。
1．1、異型
金屬板幕墻應用的部分工程案例；
在
鋁板外
裝飾板的造型上，可以作為異型的方案有多種。比如，在
平板面上進行幾何形狀的裁剪，并做邊緣收口。如三角形板、棱型板、不等邊多邊型板等，或在板內開孔，在平板內
切割異型圖案等，可以將多塊平板拼成雙曲外形，用平板擬合成雙曲面。此種板的加工方案要基本是采用切割、
焊接、鉚拼接的方法成形的；也可以在平板
鋁板板面上進行單曲面加工，然后再進行幾何形成的裁剪，可以將多個單曲板拼裝擬合成雙曲面。單曲板的加工大部分采取滾彎的方法成形；還可以在鋁板塊上直接進行雙面的造型加工，然后由多個雙曲板拼成雙曲面，或將有著不同樣雙曲造型的單塊板組拼成異型面。
1.1.1、在平板面上進行幾何形狀的裁剪，并做邊緣收口；

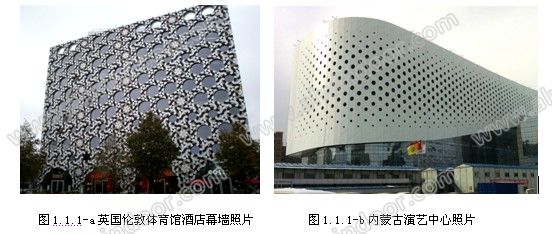

英國倫敦體育館酒店的外幕墻就是采用了3mm厚的
鋁單板，
剪切成多種不等邊的多邊形，根據建筑設計的要求拼裝成幕墻的
平面幾何形狀，很好的展示了該
建筑幕墻的特性（如圖1.1.1-a）。
內蒙古演藝中心的
鋁板幕墻是在鋁
單板內開孔，或在單塊鋁板邊緣加工成半圓后用多塊鋁板拼裝成大圓孔，來實現建筑設計的要求（如圖1.1.1-b）。
1.1.2、在平板鋁板板面上進行單曲面加工，然后再進行幾何形成的裁剪，可以將多個單曲板拼裝擬合成大的曲面或雙曲面；

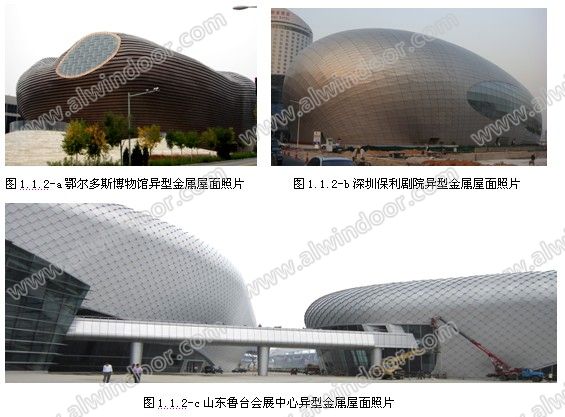

如有著奇異造型的
鄂爾多斯博物館建筑的整體外形是在
金屬屋面基礎上，采用了多塊帶狀的3mm厚曲面
鋁合金板，按設計模型擬合成的（如圖1.1.2-a）。深圳保利劇院異型金屬屋面的不規則橢球體，其外裝飾板是采用多個三角形板塊拼接擬合成的（如圖1.1.2-b）。
山東魯臺會展中心異型金屬屋面的外裝飾板，就是典型的菱形拼接面。是采用形狀與大小基本相當的3mm厚菱形
鋁合金板塊拼接成的曲面。該項目采用了平板和曲面板的有機組合，確保了曲面造型順滑，保證了建筑的外視效果（如圖1.1.2-c）。
1.1.3、在鋁板塊上直接進行雙曲面的造型加工，然后由多個雙曲板拼成雙曲面；

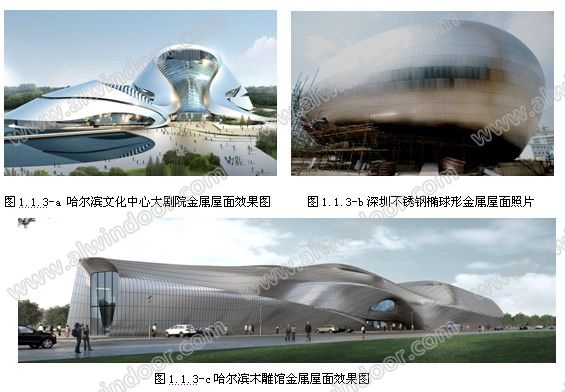

正在施工中的
哈爾濱文化中心大劇院的雙曲面金屬屋面（如圖1.1.3-a），和已經施工完成的哈爾濱木雕館雙曲面金屬面板（如圖1.1.3-c）。以及深圳
不銹鋼橢球形金屬面板等項目（如圖1.1.3-b）。都是采用了形狀和尺寸各異的雙曲面鋁
合金單板,按照各自的建筑曲面要求，進行大面積的拼裝組合。在每塊金屬板之間都要進行有序的拼裝擬合，才能形成理想的雙曲面造型。
2、設計難點的分析
在以上介紹的幾個異型金屬板幕墻應用的工程案例中，我們可以看出，各種不同的建筑外形對面板的設計施工難度的要求也不同，由于板面的形狀和體形發生了很大的變化，其連接方式和受力系統也產生了很大的變化。要想很好的完成建筑造型，就必須對每一個項目在幕墻設計時要充分的考慮到在確保各項性能的同時，實現其特有的建筑造型。
2．1采用連接
節點方案的考量；
在這類幕墻或屋面的設計中，對每個連接節點的特殊性要有充分的理解。對安裝成形后的效果要有提前的預計，確定出關鍵的節點設計、采購、加工、安裝和檢測的方案。對可能在過程上出現的問題要提前制定相應的辦法，才能順利的完成項目。
2.1.1 、首先分析一下“鄂爾多斯博物館”的屋面系統的構造連接節點；
鄂爾多斯博物館建筑的整體外形是由多個不規則的雙曲面體形有機順滑的集合成一個不規則的異型體。
主體結構為
鋼結構支撐系統，其表面大部分為金屬屋面和鋁裝飾板（帶）所覆蓋，整體造型在柔順中能透出剛毅。這種類似的建筑在國內是極為少見的。

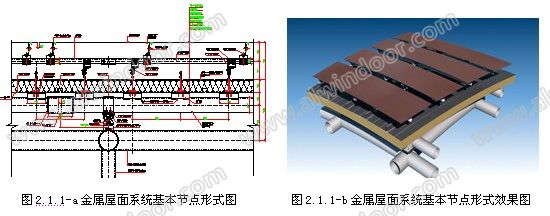

由于其體型和功能的要求，對金屬屋面來說，其設計與施工的難度很大，必須結合實際工程情況采取特殊的、能夠適應本項工程的結構，節點設計和施工工藝方案才能順利完成本項工程。本工程屋面系統的構造如下：（自下而上）主體支撐鋼結構；檁托，可進行雙向調整的連接機構；檁條，Φ121×5的弧形鋼管；硬
防水板，底層硬質
防水鍍鋅鋼板（厚度為1.5mm）；
防潮層，
聚乙烯防潮層；
隔聲層，
玻璃纖維增強
硅酸鈣板；防水板T型
支座系統；
保溫層，雙層50mm
保溫棉；
防水透氣膜；鋁鎂錳金屬屋面板，厚度為0.9mm，高直立鎖邊；
轉接件，鋁合金材質的連接裝置；弧形鋁支撐管，Φ40×3的弧形
鋁管；轉接件，鋁合金材質的連接裝置；面層
鋁合金裝飾板，厚度為3mm鋁板，表面按建筑要求的顏色進行
氟碳噴涂。（如圖2.1.1-a\b）
