1 前言
經(jīng)過(guò)30多年的發(fā)展，我國(guó)建筑幕墻行業(yè)已日趨成熟，玻璃、鋁板、石材幕墻已在建筑中得到普遍廣泛的應(yīng)用。隨著科技的不斷進(jìn)步，近年來(lái)許多新型幕墻材料也蓬勃興起，瓷板、陶板、超薄石材蜂窩板、微晶玻璃板、樹(shù)脂木纖維板、纖維水泥板等人造板材幕墻層出不窮。
纖維水泥板作為幕墻飾面板材，具有防火絕緣、防水防潮、隔熱隔音、質(zhì)輕高強(qiáng)、施工簡(jiǎn)易、經(jīng)濟(jì)美觀、壽命超長(zhǎng)等特點(diǎn)，同時(shí)由于其色彩及紋理的多樣性，富于動(dòng)感的、極具吸引力的墻面效果，近年來(lái)頗受設(shè)計(jì)師們的青睞。
由于纖維水泥板本身的材料特性及其應(yīng)用的特點(diǎn)，現(xiàn)有的普通硅酮密封膠并不能滿(mǎn)足纖維水泥板幕墻的應(yīng)用需求。本文將著重介紹纖維水泥板在幕墻接縫密封應(yīng)用方面的要求、纖維水泥板用硅酮密封膠的主要技術(shù)性能及其工程應(yīng)用的施工要求。
2 纖維水泥板幕墻接縫密封應(yīng)用特點(diǎn)
纖維水泥板，是以硅質(zhì)、鈣質(zhì)材料為主原料，加入植物纖維，經(jīng)過(guò)制漿、抄取、加壓、養(yǎng)護(hù)而成的一種新型建筑材料。在纖維水泥板幕墻的接縫密封方面，有兩個(gè)經(jīng)常遇到的問(wèn)題。
一是粘結(jié)問(wèn)題。由于主料水泥的主要成分為硅酸鹽，屬于堿性鹽類(lèi)，基材表面性質(zhì)呈堿性，容易破壞偶聯(lián)劑在界面的水解鍵合，不利于界面粘結(jié)；同時(shí)水泥纖維板屬于多孔性材質(zhì)，內(nèi)部存在許多微孔，產(chǎn)生毛細(xì)管效應(yīng)，趨向于吸附水分，并將水均勻快速分布于界面上，容易導(dǎo)致粘結(jié)失效；此外毛細(xì)作用也會(huì)使內(nèi)部鹽堿隨水遷移至表層聚集，影響粘結(jié)。
二是污染問(wèn)題。微孔的存在導(dǎo)致表面吸附作用很強(qiáng)，與之接觸的密封材料中的有機(jī)物容易滲入，從而導(dǎo)致板面污染，嚴(yán)重影響幕墻飾面的美觀并帶來(lái)外墻維護(hù)的困難。
根據(jù)纖維水泥板的特性及其在幕墻接縫應(yīng)用上的特點(diǎn)，其密封材料的性能應(yīng)滿(mǎn)足以下要求：
（1）粘結(jié)性：良好的粘結(jié)性是防止滲漏的關(guān)鍵因素，是保證密封性的先決條件；
（2）無(wú)污染性：對(duì)纖維水泥板無(wú)污染，裝飾效果好；
（3）耐候性：耐老化、耐紫外線、耐臭氧、耐水，不會(huì)因風(fēng)雪雨水的侵襲而發(fā)生變化；
（4）位移能力：承受幕墻接縫伸縮及剪切變形，起到有效的密封作用；
（5）良好的施工性能：具有良好的可擠出性和觸變性，使用方便。
3 纖維水泥板幕墻用硅酮密封膠的選用
由于水泥纖維板的材質(zhì)特點(diǎn)不同于金屬、玻璃、石材等常規(guī)建材，普通硅酮耐候密封膠難以滿(mǎn)足水泥纖維板幕墻工程接縫密封使用要求，即使使用底涂液也很難與其粘結(jié)牢固，并且容易產(chǎn)生污染現(xiàn)象，給施工和保養(yǎng)帶來(lái)了極大困難。因此，如何正確選用與纖維水泥板粘結(jié)性良好而又不對(duì)其產(chǎn)生污染的專(zhuān)用密封膠，已成為當(dāng)下纖維水泥板幕墻應(yīng)用的一道難題。廣州市白云實(shí)業(yè)有限公司針對(duì)水泥纖維板的性能特點(diǎn)，對(duì)硅酮密封膠的選用作了系統(tǒng)的深入分析探討，進(jìn)行了專(zhuān)門(mén)的配方設(shè)計(jì)，開(kāi)發(fā)了纖維水泥板幕墻專(zhuān)用硅酮耐候密封膠。
3．1粘結(jié)性

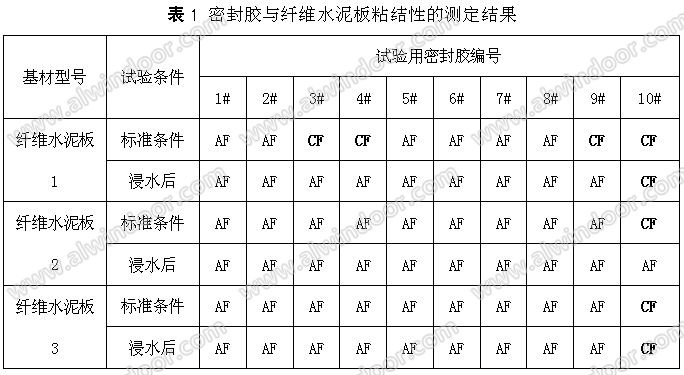

硅酮密封膠對(duì)于玻璃或金屬如鋁材等建材具有良好的粘結(jié)相容性，但與纖維水泥板的粘結(jié)卻不太理想。我們測(cè)試了多個(gè)硅酮耐候密封膠膠產(chǎn)品與不同廠家、型號(hào)的纖維水泥板之間的粘結(jié)性。其中1－6＃為其他公司的硅酮耐候密封膠產(chǎn)品，7－9＃為廣州市白云化工實(shí)業(yè)有限公司的硅酮耐候密封膠產(chǎn)品，10＃為廣州市白云化工實(shí)業(yè)有限公司纖維水泥板專(zhuān)用硅酮耐候密封膠SS602F；纖維水泥板1-3分別為不同廠家、型號(hào)的纖維水泥板產(chǎn)品。按照GB/T13477.18-2002[1]《建筑密封材料試驗(yàn)方法 第18部分：剝離粘結(jié)性的測(cè)定》的方法測(cè)定，結(jié)果見(jiàn)表1。
注1：AF表示粘結(jié)破壞，CF表示內(nèi)聚破壞；
注2：“標(biāo)準(zhǔn)條件”指試樣在溫度（23±2）℃，相對(duì)濕度（50±5）%的條件下養(yǎng)護(hù)28天后檢測(cè)；“浸水后”指試樣在上述條件后再在溫度（23±2）℃的蒸餾水中浸泡7天后檢測(cè)。
由上表可見(jiàn)，大部分幕墻用硅酮密封膠在正常標(biāo)準(zhǔn)條件下對(duì)纖維水泥板粘結(jié)性差，即使個(gè)別產(chǎn)品在標(biāo)準(zhǔn)條件下能夠與某些纖維水泥板形成粘結(jié)（3#、4#與纖維水泥板1），在經(jīng)過(guò)浸水處理后，則出現(xiàn)粘結(jié)完全失效；而纖維水泥板專(zhuān)用硅酮耐候密封膠SS602F對(duì)纖維水泥板的粘結(jié)性明顯改善。

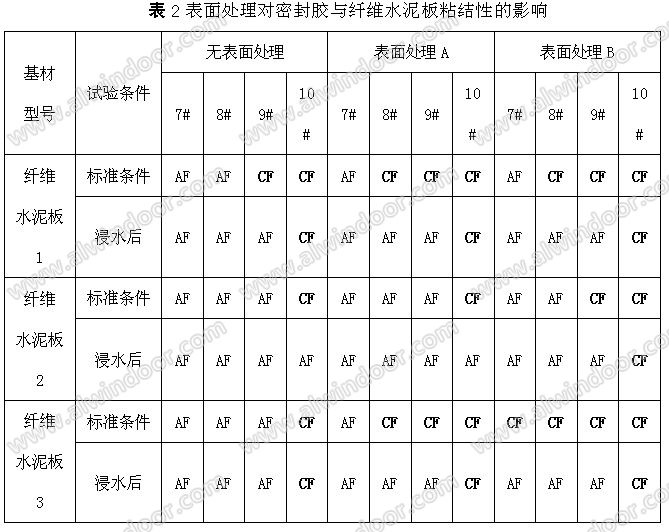

由表1中也可見(jiàn)，不同纖維水泥板的表面性質(zhì)存在差異性，從而導(dǎo)致在浸水等環(huán)境條件下，即使采用了特殊配方設(shè)計(jì)的纖維水泥板幕墻用硅酮密封膠也無(wú)法完全保證有效粘結(jié)。出現(xiàn)這種情況時(shí)，通過(guò)采用底涂液對(duì)基材進(jìn)行表面處理是一種便捷、有效的方法，也是工程應(yīng)用的常規(guī)推薦方式。為此我們針對(duì)纖維水泥板的材質(zhì)，研究配制了纖維水泥板專(zhuān)用底涂，并與常規(guī)底涂進(jìn)行了比較試驗(yàn)，結(jié)果見(jiàn)表2。
注：表面處理A為采用白云膠幕墻通用底涂對(duì)纖維水泥板進(jìn)行預(yù)處理；
表面處理B為采用白云研制的纖維水泥板專(zhuān)用底涂對(duì)纖維水泥板進(jìn)行預(yù)處理；
上一頁(yè)12下一頁(yè)
