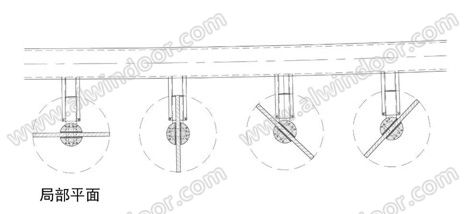

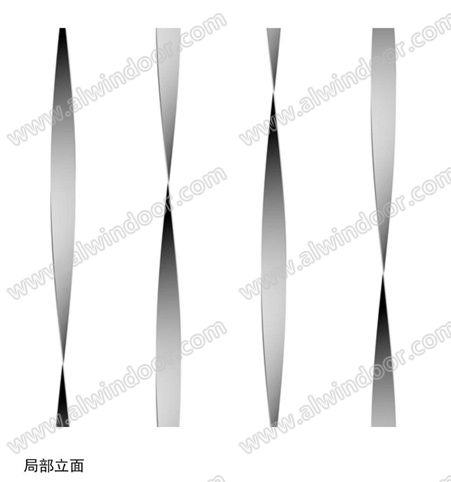

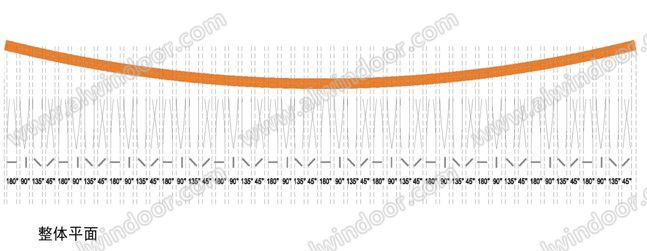

遮陽百葉沿玻璃幕墻外圍按45°、90°、135°、0°四個角度循環布置一圈。
3.2分析遮陽百葉的特征，實現參數化制造
3.2.1百葉的加工
如何解決螺旋百葉加工的問題，成為本工程的一大難點。一般的百葉可以通過鋁材開模來解決，但本工程的百葉為螺旋型，不同位置的截面角度各不同，不能簡單的通過開模來完成。如果采用鋁板或型材在機器上扭轉，又達不到每根百葉的均勻和一致性。經過幾番論證，最后我們選擇了無模多點成型技術。

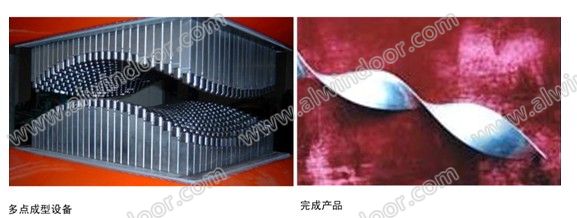

多點成型是金屬板材三維曲面成型的全新技術，是傳統板料生產方式的重大變革；其原理是將傳統的整體模具離散成一系列規則排列、高度可調的基本體（或稱沖頭）。在整體模具成型中，板材由模具曲面來成型，而多點成型中則由基本體群沖頭的包絡面（或稱成型曲面）來完成。通過彈性墊技術可以抑制由不連續的基本體群沖頭產生的凹痕。各基本體的行程可分別調節；通過改變各基本體的位置進而改變成型曲面形狀，也就相當于重新構造了成型模具，由此體現了多點成型的柔性特點。
與傳統模具成型相比，多點數字化成型裝置具有如下特點：
（1）實現無模成型：多點數字化成型裝置是一種先進的三維曲面零件數字化制造設備，其采用柔性成型與計算機技術結合為一體的模具數字化設計與制造技術。
（2）柔性控制回彈量：多點數字化成型裝置各基本體可以根據板料的具體回彈值由計算機調整不同高度，從而在考慮板料回彈特性的前提下，使基本體群形成不同曲率半徑及成型角度的包絡面，即實現模具修模功能。
（3）一套裝置成型多品種成型件：通過使用一套多點數字化成型裝置可以成型多種不同幾何參數的曲面零件，此過程不需另外配置模具，不存在模具設計、制造及調試的問題。

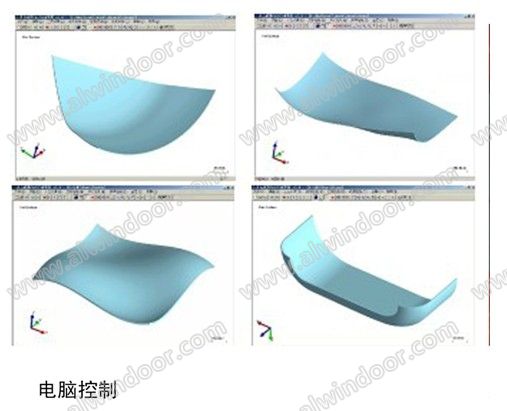

（4）實現數字化制造：多點數字化成型裝置采用將柔性成型與計算機技術結合為一體的數字化設計與制造技術，能夠實現設計——制造直接對接。真正意義上實現不同厚度、不同形狀、不同大小的彎曲件的數字化制造。
（5）適應產品的更新換代：多點數字化成型裝置具有快速、高效、柔性化成型等特點。
