隨著社會經濟的進一步發展，幕墻行業也進入了飛速發展的時期。隨著幕墻使用面的提高，幕墻的形式也越來越多，相應幕墻檢測樣品的形式也越來越復雜，幕墻檢驗的樣品已經從原來的單一
平面形式，轉換為帶拐角、折線、弧形以及更加復雜的形狀，尤其是
雙層幕墻和
拉索式幕墻的出現，對試驗箱體的設計工作進一步提出了更高的要求。由于國內幕墻測試的大實驗室不是很多，對幕墻測試箱體的設計也沒有相關的標準，本文先分析幕墻測試箱體設計的一般要求，然后通過幕墻箱體
結構設計實例來具體介紹幕墻箱體結構設計的一般過程，最后再總結幕墻箱體結構設計中的常規做法和難點，希望對幕墻測試箱體設計工作能起到一定的引導作用。
一、幕墻測試箱體設計的一般要求
幕墻測試箱體結構的設計和普通房屋結構的設計一樣，需要滿足結構
強度和使用功能的要求，同時由于幕墻測試箱體結構由于其特定的使用環境和使用條件，幕墻箱體結構有其自身的特點。
1、幕墻測試箱體結構必須滿足幕墻測試強度的需要。
幕墻是依附于
主體結構上的維護結構，自然要求所依附的主體結構具有足夠的強度，幕墻測試中的幕墻試件也是依附于幕墻測試箱體結構上的，因此幕墻測試箱體結構也要有足夠的強度，以滿足幕墻安裝和試驗的要求。
2、幕墻測試箱體結構必須幕墻測試
剛度的要求。
《
建筑幕墻物理性能及檢測技術》中要求“
構件式幕墻、
單元式幕墻應通過
連接件固定在安裝
桁架上，在幕墻自重作用下，桁架的面內
變形不應超過5mm；安裝橫架在最大試驗
風荷載作用下面外變形小于其跨度的1/1000。”
3、幕墻測試箱體結構必須滿足整體安全性的要求。
幕墻測試箱體結構尤其是異形的幕墻測試箱體結構不是一個簡單的結構受力單元，測試箱體結構有其自身的各種
構件和受力體系，尤其是幕墻測試箱體結構所受的工況比較多，也比較復雜，因此必須有一個安全、可靠的整體安全性，才能保證各項工作的順利進行。
4、幕墻測試箱體在功能上必須滿足對應幕墻試驗的要求。
由于每個幕墻工程的要求不同，所處的地域也不相同，因此每個幕墻試驗的試驗項目和試驗方法也不盡相同，尤其是國外工程的試驗，試驗標準、試驗方法已經遠遠超出了國標四性的要求。因此每個幕墻測試箱體結構必須滿足對應幕墻試驗的需要，根據試驗的不同需要作出不同的測試箱體結構。
5、幕墻測試箱體設計必須十分重視測試箱體所用材料的重復利用。
每一次的幕墻測試都是針對不同的幕墻工程，不同的幕墻設計而進行的，因此幕墻測試箱體結構是一個一次性的試驗
設備，無論從
節能環保還是從降低成本的角度考慮，幕墻測試箱體所用的材料必須是能夠重復利用。
6、幕墻測試箱體結構必須結合幕墻試驗室的具體情況。
每個幕墻試驗室的具體情況不同，即使在同一個試驗室，每個幕墻試驗箱體結構所處的位置和環境也不相同，因此每個幕墻測試箱體結構還應結合現場的試驗情況進行相應的設計。
二、幕墻測試箱體結構設計流程
通過一個具體幕墻箱體結構設計實例，介紹幕墻測試箱體結構設計的過程。
（一）測試箱體設計準備
幕墻箱體結構設計的準備工作主要是理解幕墻安裝試件圖紙和幕墻試驗的相關內容要求，并了解幕墻試驗的現場環境，為幕墻箱體結構的設計做好準備工作。

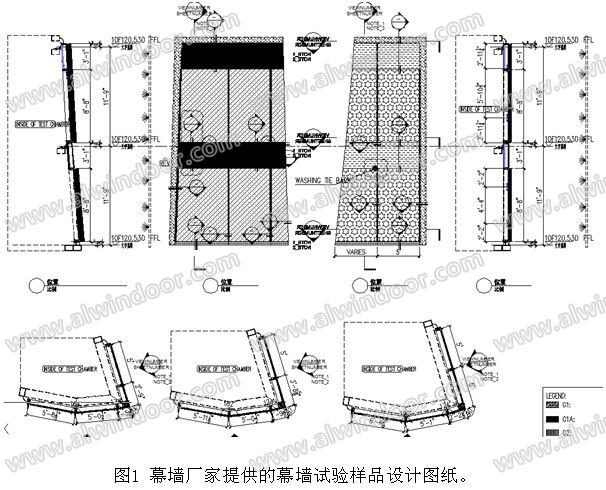

1、幕墻廠家提供的幕墻試驗圖紙：幕墻試件的形狀直接決定了幕墻測試箱體結構的形狀。幕墻試驗廠家提供的幕墻試件的圖紙一般包括了幕墻試驗試件的立面圖、橫向剖面圖和豎向剖面圖，一般復雜的部位幕墻廠家還會提供一些
節點詳圖。以下是某個試驗中幕墻試驗廠家通過的幕墻測試試件的圖紙，試驗圖紙包括了幕墻兩個立面的正立面圖，兩個立面的豎向剖面圖，幕墻三層
轉接件位置的橫向剖面圖。從圖中可以看出幕墻試件與幕墻測試箱體結構的連接方式以及幕墻試件四周封修與箱體結構的連接形式。
