非透明建筑幕墻的保溫、隔熱及其構造

　　下面對石材幕墻分別在封閉式構造和開放式構造兩種情況下的比較。

　　3.1 封閉式構造

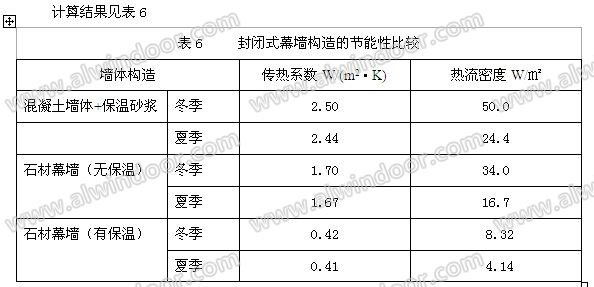

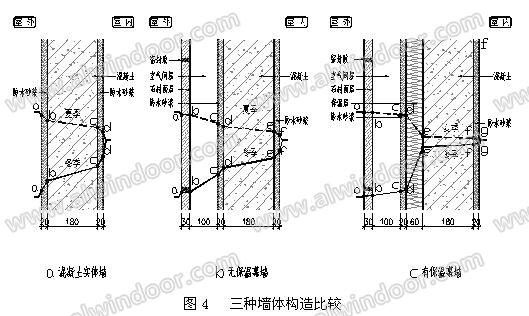

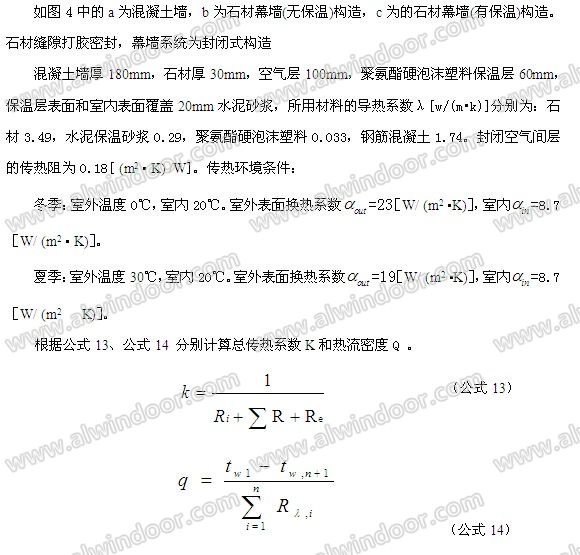

　　實體混凝土墻體和石材幕墻有無保溫層對節能的影響我們通過圖4的三種構造進行比較。見圖4。

　　由表中比較可以看出由于石材和空氣層的作用結果：

　�、� 冬季保溫效果明顯。無保溫的石材幕墻構造，熱流密度比單一的混凝土墻體降低了32%；有保溫的石材幕墻構造，則同比降低了83%；

　�、� 夏季隔熱效果同樣明顯。無保溫的石材幕墻構造，熱流密度比單一的混凝土墻體降低了31.55%；有保溫的石材幕墻構造，則同比降低了83%；

　�、� 有保溫和無保溫的石材幕墻構造相比。保溫層的作用也十分明顯。冬季情況下，有保溫比無保溫時熱流密度降低了75.5%；夏季降低了75.2%。

　　以上計算僅僅是對組成圍護結構墻體的材料導熱性能的熱傳導的計算結果，無論石材幕墻是封閉式還是開放式構造，空氣間層的存在是必然的，由此通氣層中的熱傳遞還應包括輻射傳熱和對流傳熱，由此才能較完整的了解空氣間層和保溫層兩者在幕墻非透明部分中的節能比重和重要性。后面會對此進一步分析。

　　3.2 開放式構造

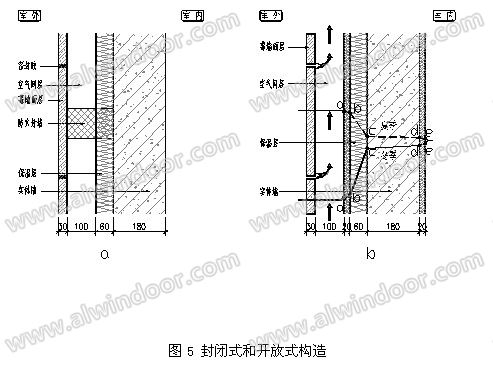

　　所謂開放式設計，就是將石材面層分格縫隙做敞開式處理，不用膠或膠條等任何密封措施。如圖5 所示。一般情況下，石材幕墻的分格縫隙為15～20mm。

　　圖5 中b 為開放式構造，與圖5.2—2中的c對應，構造尺寸和材料完全一樣。由于其空氣間層有良好的通氣性，熱阻可不考慮。其層間溫度可取進氣溫度，表面換熱系數取12.0 W/(m²K)。根據前述計算方法計算結果：a=29.63℃；b=29.33℃；c=21.27 ℃；d=20.82 ℃； e=20.51℃(18.22)
