上海超高層建筑玻璃幕墻的綠色和非綠色

　　4，超高層建筑玻璃幕墻的綠色問題

　　超高層建筑大系統的綠色評估，能合格么?

　　玻璃幕墻系統的綠色特性，有多少呢?

　　超高層建筑玻璃幕墻組合系統，是綠色的么?

　　4-1. 幾個關系

　　4-1-1. 安全和節能的關系

　　安全性和綠色特性比較，當然是安全第一。

　　4-1-2. 外觀和節能關系

　　節能是影響綠色建筑成本的第一位因素 。立面采用大量玻璃和大面積玻璃�！�上海中心”東、西、南、北四個方向，窗墻平均0.68最高0.8.特別是環

　　主體結構有超大空間的“邊庭”，這成為建筑熱工環境的最薄弱空間、溫室空間。

　　4-1-3. 材料和節能的關系

　　“上海中心”在上海夏熱冬冷地區，夏季太陽輻射熱強烈照射下，日照度達3916w/㎡，室外溫度最高38.9℃、平均36.6℃、空調室外計算(干球)溫度34℃等，玻璃內表面溫度估算達35.7℃。而超白(低鐵)玻璃可見光透射率92%、得熱系數SHGC 0.76、遮陽系數SC 0.88，傳熱系數K4.6，此項熱工指標對節能是極不利的。以“上海中心”為例，在上述安全、外觀、材料和節能的關系上，非綠色元素超過綠色元素，兩者并不均衡。此外，建筑幕墻設計使用年限不小于25年，壽命和綠色的關系也是一大問題。

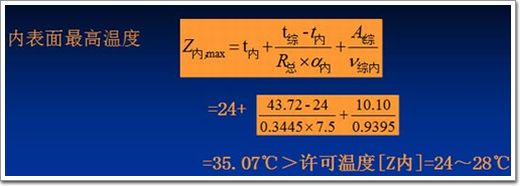

　　4-2.對超高邊庭內及外片玻璃的內表面溫度進行實測和計算——真實務實節能從節能、室內舒適性分析，外幕墻玻璃板片內表面溫度，才是最根本的影響因素。幕墻玻璃內表面溫度估算舉

　　例：

　　上海市氣象條件 緯度北31°10′，經度東121°26′

　　夏季室外最高溫度t外，max=38.9℃ 平均t均=36.6℃

　　空調室外計算(干球)溫度34℃

　　太陽總輻射照度 日總計3916w/㎡(3367kcal/㎡h)

　　小時最大Imax 640(550)、平均259kcal/㎡h

　　舒適性空調內溫度t內=24～28℃ 濕度φ內40～65%

　　室內風速V風<0.3m/s

　　夾層玻璃規格12mm+1.52SGP+12mm

　　可見溫度偏高、過熱。同理即使采用雙層玻璃，空腔層寬度600mm時Z內，max亦達到33.53℃，并不能解決溫室升溫問題。為降低內表面溫度， 一是攔截太陽輻射熱的進入，可采用外遮陽;二是反射太陽光的紅外線入內降低玻璃的遮陽系數、選用熱反射玻璃;三是通風，讓空腔層內熱空氣抽離流走，帶走大量的熱載體氣流。

　　由于夾層玻璃內、外表面溫度偏高，將對其夾層膜引起性能衰退，也是一個不可忽視的安全問題。

　　4-3，上海地區玻璃幕墻工程節能設計理念

　　4-3-1，建筑節能是國家的一項基本國策

　　4-3-2，幕墻節能是一項系統工程

　　4-3-3，幕墻節能要從其產品生命全過程形成，使用、壽命分析

　　4-3-4，幕墻節能在使用階段的比較，應從建筑外圍護系統的全部功能指標體系規定上，作出綜合系統平衡。

　　4-3-5 幕墻節能要因地制宜、因工程制宜、因投入制宜

　　4-3-6 ，主要矛盾是采光的通透的玻璃幕墻體系的節能設計

　　4-3-7 幕墻節能和通風、采光和遮陽、保溫和隔熱、吸熱和散熱等是設計中的普遍矛盾

　　4-3-8 節能是有投入的，應對投入產出有具體的價值分析

　　4-3-9 建筑節能、幕墻節能不應僅停留在熱工計算上，更應重視工程實測實例的實際效果，防止數字游戲符號演示。

　　要重視節能技術不斷技術進步;積極采用新技術。

　　4-4，上海地區選用幕墻玻璃的根據

　　4-4-2，上海選用幕墻玻璃的根據透過單位面積玻璃所傳遞的總熱功率Q，包含了太陽輻射熱和溫差傳導熱兩部分：Q=I0×0.889×Sc+K×(T0-Ti)w/㎡

　　由此可見，玻璃隔熱節能性的優劣由Sc和K兩個參數可以判定。降低Sc值，降低夏季室內空調制冷能耗成為主要因素。

　　4-4-2-4，上海夏熱冬冷地區，應以夏季供冷能耗Ec為主要判別因素。如何在節能的目標下，Sc和Tv的可能組合，使選用玻璃合理?

　　采用一個亮度指數Dx，其值為Sc與Tv的比值 。

　　4-4-2-7，對于幕墻玻璃有多個性能指標，“模糊相似選擇”的多因素綜合評定方法。

　　5，結語

　　上海超高層建筑是一項綠色和非綠色皆有的混合體�！熬G色”是相對“非綠色”而存在的。有無相生，長短相形。人類每一種完美，都與一種本身勢將形成的缺點聯在一起。消防、救生、逃生等非安全因素，是世界性的大難題;太昂貴、不節能、不節約、太聚集等也都是非綠色元素。因此，超高層建筑的非綠色超過了綠色，“大成若缺”很難評價其是綠色建筑。宣傳應適度、建造應適可而止持后知止，不應大力推廣。

　　玻璃幕墻也是一項“綠”與“非綠”特性的混合體。而超高層建筑的外墻圍護系統，大多會選擇玻璃幕墻。在上海地區如能在自然通風、外遮陽、隔熱上有所作為，將會對“防熱為主，適當兼顧保溫”的熱工設計原則有所落實適應，則在節能評價項上會減少綠色扣分。玻璃幕墻只是超高層建筑大系統中的一個附生子系統，“皮之不存，毛將焉附”?

　　對上海超高層建筑玻璃幕墻綠色混合體的評價，應有特別的實事求是的專項體系。不應“恐玻”，而應“恐高”。又高又透要綠色是很難的。任何的優點都同時包含著缺點，否則優點就不存在�！靶叛圆幻�，美言不信”，“多言數窮，不如守中”�！就辍�
