鋁型材用節(jié)能環(huán)保型耐氣候粉末涂料的研究

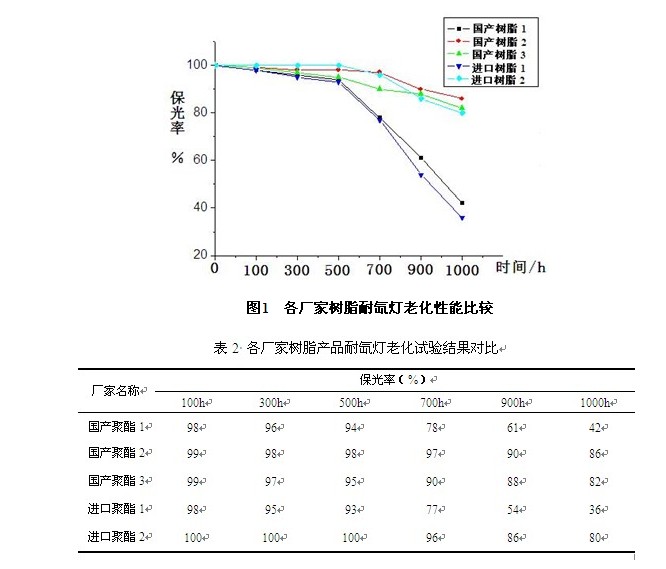

　　圖1　各廠家樹脂耐氙燈老化性能比較

　　從圖1可知，國產(chǎn)樹脂2、國產(chǎn)樹脂3、進口樹脂2制備的涂層耐老化性能較好，其次是國產(chǎn)樹脂1、進口樹脂1。從鋁型材用粉末涂料對耐候性能要求高的特點出發(fā)，我們選用國產(chǎn)樹脂2的產(chǎn)品作為涂料的樹脂成分。

　　試驗選取國產(chǎn)樹脂2廠不同酸值類型(30～35、20～26、40～50，mgKOH/Kg)的聚酯樹脂，以寧波南海T105固化劑，選用通用型流平劑、脫氣劑、安息香及鈦白粉、硫酸鋇等，按照鋁型材用粉末涂料進行配方設(shè)計，結(jié)果如表3所示。

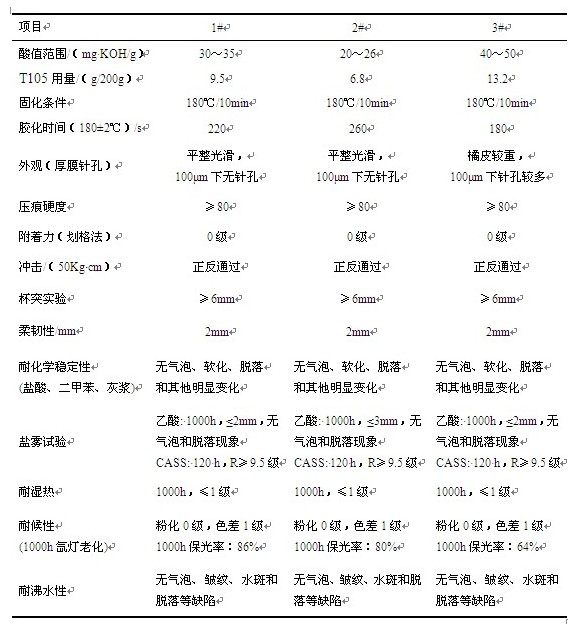

　　表3　不同酸值類型的粉末涂料性能對比

　　一般說來，聚酯樹脂的酸值增加，完全固化時涂膜的交聯(lián)密度增加，致密性增大，表現(xiàn)為反應(yīng)活性提高、物理機械性能增強、耐化學(xué)品性能增加。然而，過高的酸值對體系存在諸多不利影響，主要表現(xiàn)在：

　　(1)酸值越高，為保證樹脂充分交聯(lián)固化所需要的固化劑—β-羥烷基酰胺(T105)的用量也越多，導(dǎo)致配方中的原材料成本增加;

上一頁12345下一頁
