4.5.4頂部密封屏節點
由于玻璃是脆性材料，在幕墻玻璃頂部采用了風琴板密封屏玻璃與屋面之間設計一道450mm寬雙層橡膠密封屏，不但主體鋼結構及屋和幕墻結構變形導致玻璃破損的現象發生，還防止雨水滲漏。(如圖十一)

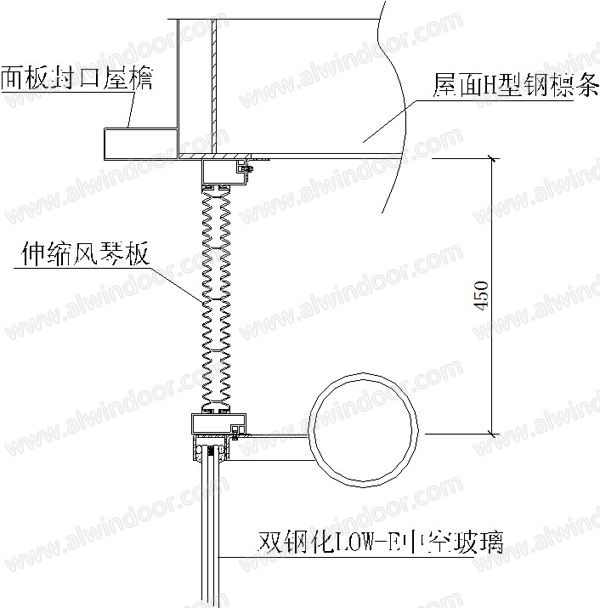

圖十一 密封屏節點示意圖
4.5.5肋駁接連接節點
玻璃幕墻玻璃肋與水平傾斜78°，玻璃肋與鋼板連接主要借助于連接面的磨擦力，玻璃肋與玻璃肋之間的連接是通過夾板和螺栓連接，配合環氧樹在螺栓周圍用PVC膠隔離杜絕螺栓擠壓玻璃邊緣導致玻璃損壞。(如圖十二)

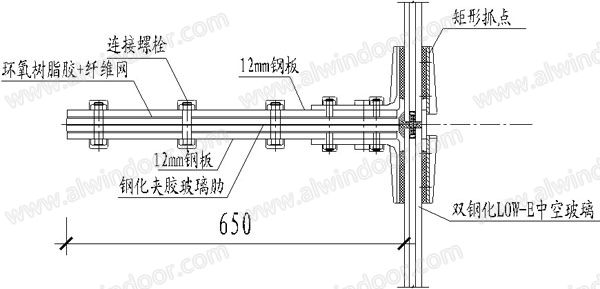

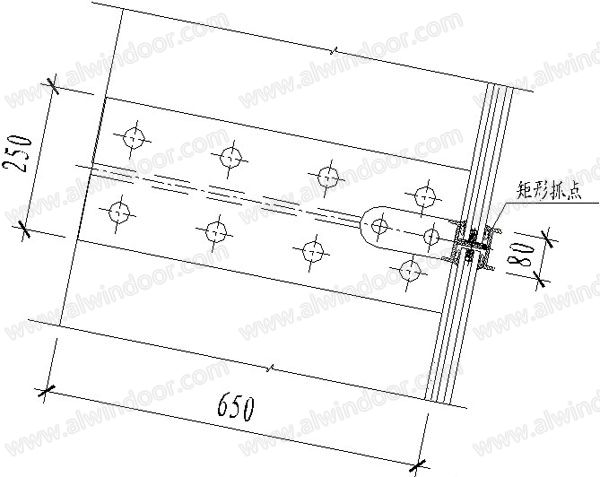

圖十二 肋式駁接系統節點示意圖
5試驗
本工程根據要求安排兩個三性試驗,一是拉索結構三性試驗，規格為6000X5000，玻璃分格按大面分格2500X2000mm;二是模擬餐廳肋駁接幕墻單元的三性試驗，規格為8000X5000，玻璃分格2500X2040mm，按實際幕墻向外傾斜11.3度。這里主要介紹肋駁接幕墻三性試驗的加壓變形情況.
5.1試驗內容和目的
5.1.1試驗內容
建筑幕墻雨水滲透性能、幕墻空氣滲透性能、幕墻風壓變形。
5.1.2試驗?zāi)康?/STRONG>
a. 檢測幕墻氣密性能、水密性能是否滿足設計要求。
b. 采集肋駁接全玻幕墻結構在各種分級荷載作用下的各數據,和理論計算結果比較,積累和實測設計參數,驗證設計的正確性;
c. 檢測肋駁接全玻幕墻結構的強度及變形是否滿足設計要求;
d. 通過實驗驗證玻璃肋駁接全玻幕墻結構節點構造及施工過程中可能性存在的問題.
5.1.3試驗過程
首先對試件進行氣密性能、水密性能檢測，然后進行風壓變形檢測。風壓變形檢測先按要求安裝好位移計再按步驟第一步先預備加壓 以250Pa的壓力加荷5min，作為預備加壓。待泄壓平穩后，記錄各測點的初始位移量;第二步變形測量，先進行正壓測量，后進行負壓測量;第三步反復受荷檢測，是以每級檢測壓力為波峰，波幅為二分之一壓力值，進行波動檢測。
5.1.4試驗結果

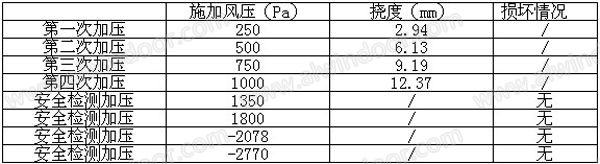

風壓變形加壓產生中間點撓度數據表
試驗中玻璃產生最大的撓度為12.37mm，最大的安全檢測加壓為-2770Pa。試件無損壞情況。驗證了在設計當中參數取值及理論分析是可靠的，能真實反映抓點式肋駁接全玻幕墻的設計是可行的。
