1.建筑圍護系統金屬屋面的現狀
隨著鋼結構在我國近三十多年的迅猛發展，與之相配套的各種新型金屬壓型板材和各種復合保溫的夾芯板更是多種多樣，發展勢頭迅猛。
與之相應的建筑圍護系統，雖然其節點的細部構造，配套設計、產品工藝、施工方法，都已經取得了一定進步，但是，在使用過程中仍暴露了很多問題。尤其嚴重的是金屬屋面的防水問題，卻沒有得到很好的解決，一直困擾著輕鋼彩板建筑的發展。
例如，我國北方地區，冬季金屬屋面上部和天溝內大量積雪，在春季積雪融化成水，會直接浸泡屋面與天溝(如下圖1一3)；

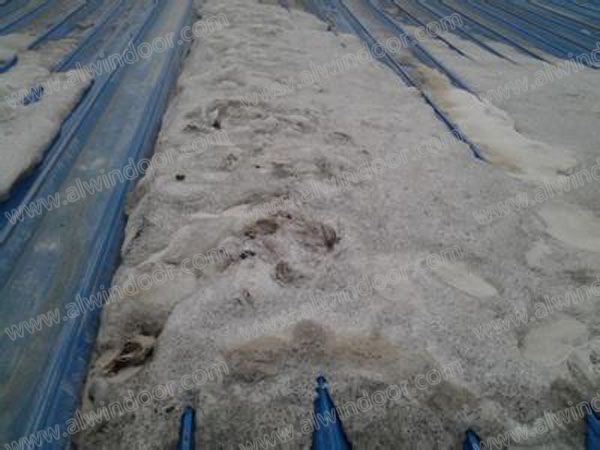

圖1 屋面大量積雪
同樣，在南方雨季，金屬屋面在遭遇特大暴雨時，天溝的有組織排水遭遇障礙或來不及排水時，雨水也會直接浸泡屋面使天溝水滿溢出，造成屋面漏水。

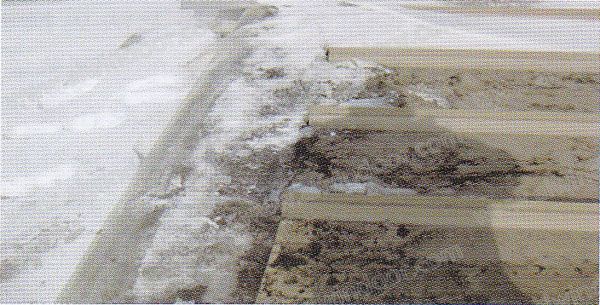

圖2 檐口天溝積雪積水

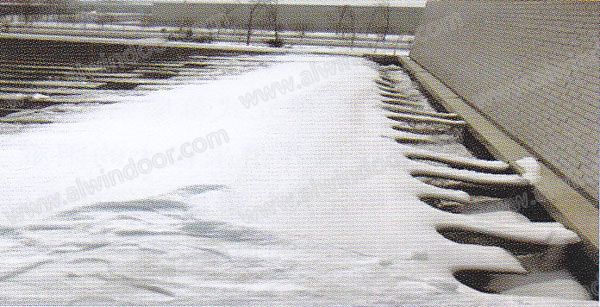

圖3 天溝積雪積冰漫過屋面
針對上面出現的問題，北方地區往往在天溝上面安裝融雪裝置，可以解決一部分問題。但是終究不徹底，難以從根本上解決問題。如屋面積雪、天溝溢水就出現問題。
筆者近幾年推出的“OHC-建筑圍護系統”，從各個節點細節出發，完善發展，形成最終完整的圍護體系，基本上徹底改變了金屬屋面逢雨就漏的窘境!
無論是我國北方的強降雪，還是南方的強降雨，“OHC-建筑圍護系統”將提供一個新思路、新辦法，亦將使輕鋼彩板建筑不僅關觀、實用，而且實現金屬屋面難以漏水的本來特性。
下面就如何實現這一目標，從設計、實施再到檢驗進行分別闡述。
2.金屬屋面的板型確定
屋面系統實施結果的好壞，直接取決于金屬屋面系統的設計；而設計的成敗，又直接取決于屋面系統采用何種板型和它的連接方式。
這里我們選擇的是具有360°直立咬合鎖邊功能的金屬屋面板(圖4一5)與屋面次結構-屋面檀條的連接件，采用高抗風拔力的滑動支架，以解決溫差造成的金屬屋面板伸縮變形的影響。
采用這一板型，一是為了便于普及和推廣；同時也是根據屋面板防水性能的要求而確定的。國內類似的板型很多，這一選擇具有推廣意義。其特點是外形美觀、排水截面大(成品的波高70mm)，360°直立咬合鎖邊；同時咬合邊內嵌不固化的密封膠泥，使各板型間具有更好的防水特點(圖6)。
而高抗風拔力的滑動支架，在滑塊的上端必須設置有不固化的密封膠泥(圖7)。

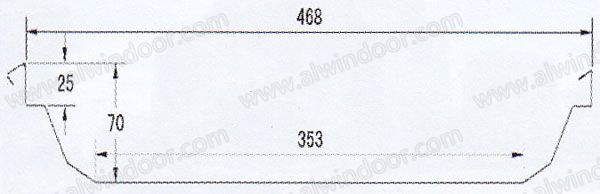

圖4 OHC-470壓型板尺寸
