表4 四點支承瓷板的彎矩系數
|
Lx/Ly
ay/Ly |
ax/Lx=0.1 |
|
0.2 |
0.25 |
0.33 |
0.5 |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
|
0.1 |
0.3718 |
0.3059 |
0.2333 |
0.1655 |
0.0941 |
0.1442 |
0.2222 |
0.3038 |
0.3829 |
|
0.2 |
0.1598 |
0.1383 |
0.1124 |
0.0894 |
0.0813 |
0.1573 |
0.2314 |
0.3099 |
0.3828 |
|
0.3 |
0.2766 |
0.2315 |
0.1878 |
0.1399 |
0.0938 |
0.1694 |
0.2387 |
0.3136 |
0.3827 |
|
Lx/Ly
ay/Ly |
ax/Lx=0.2 |
|
0.2 |
0.25 |
0.33 |
0.5 |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
|
0.1 |
0.3657 |
0.3029 |
0.2289 |
0.1627 |
0.0943 |
0.0916 |
0.1147 |
0.1213 |
0.1477 |
|
0.2 |
0.1324 |
0.1193 |
0.1031 |
0.0846 |
0.0666 |
0.0845 |
0.1021 |
0.1259 |
0.1377 |
|
0.3 |
0.2414 |
0.2074 |
0.1735 |
0.1352 |
0.1013 |
0.0977 |
0.1079 |
0.1322 |
0.1381 |
|
Lx/Ly
ay/Ly |
ax/Lx=0.3 |
|
0.2 |
0.25 |
0.33 |
0.5 |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
|
0.1 |
0.3805 |
0.3054 |
0.2258 |
0.1510 |
0.0873 |
0.1372 |
0.1856 |
0.2336 |
0.2759 |
|
0.2 |
0.2562 |
0.2176 |
0.1741 |
0.1327 |
0.0938 |
0.1341 |
0.1816 |
0.2292 |
0.2711 |
|
0.3 |
0.1299 |
0.1095 |
0.0826 |
0.0623 |
0.0751 |
0.1219 |
0.1702 |
0.2163 |
0.2593 |
3.2瓷板飾面工程插桿的計算
背栓式瓷板飾面工程用插桿的拉壓計算除應在工地現場進行拉抜試驗外，還應根據《金屬、石材幕墻工程技術規范(JGJ133)》對插桿的拉壓進行驗算。
1 拉壓驗算：
Nwk=1.25Wklxly/n
NEk=1.25qEklxly/n
NK=1.4NWK+0.6×1.3NEK
式中: NK—插桿中產生的應力 (N/mm2);
n—背栓個數;
2 剪切驗算：
V=1.7GK/n
式中: V—背栓中產生的剪應力 (N/mm2);
GK—瓷板自重設計值 (N/mm2);
3.3背栓在瓷板中產生的剪應力計算
在風載荷或垂直于板面方向地震作用下，瓷板剪應力標準值可按下式計算：
τwk=WKLXLyβ/2nπd1(t-h)
τEK=qELXLyβ/2nπd1(t-h)
式中:τwk—在風荷載作用下,由于背栓在瓷板中產生的剪應力標準值(N/mm2);
τEK—在垂直于板面方向地震載作用下,由于背栓在瓷板中產生的剪應力標準值(N/mm2);
β—應力調整系數，可按表5采用; 表5 應力調整系數
|
每塊瓷板背栓個數 |
3 |
4 |
|
β |
1.25 |
1.30 |
n—一個連接邊上背栓個數;
d1—背栓在瓷板中前端拓孔直徑;
h—背栓在瓷板中鉆孔深度;
4.瓷板的加工制作

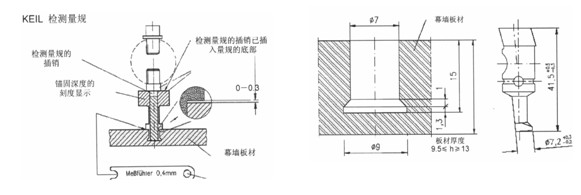

為配合背栓的使用，瓷伴鉆孔應配備專用的鉆孔設備采用偏心鉆頭在工廠內或工地內進行(圖5)。鉆孔直徑為7mm,允許 圖5鉆孔尺寸及機具示意圖
偏差0-0.2mm，鉆孔深度依據瓷板厚度而定，允許偏差0-0.3mm，底部擴孔直徑為9mm, 允許偏差0-0.2mm。鉆孔完畢后，在安裝背栓前應對100%的孔洞進行檢查，檢查內容包括圓形鉆孔的直徑、擴孔部位的直徑及鉆孔深度等,孔洞的檢查應采用專門的儀器設備(圖6)。
圖6孔位檢測設備示意圖
5.安裝施工
背栓式瓷板幕墻及干掛瓷板工程在施工安裝時宜避免交叉作業。
