      北京首都國際機場專機與公務樓玻璃幕墻工程栓接T型鋼梁結構設計與試驗

      來源:2014年會論文集  作者:劉長龍  日期:2014-1-7
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
        摘要:本文介紹了北京首都國際機場專機與公務機樓玻璃幕墻工程栓接T型鋼梁的結構設計,分析了栓接T型鋼梁結構受力特點,采用了非線性有限元計算方法,并通過結構實驗進行了驗證。
        關鍵詞:幕墻結構、栓接T型鋼梁、結構實驗。

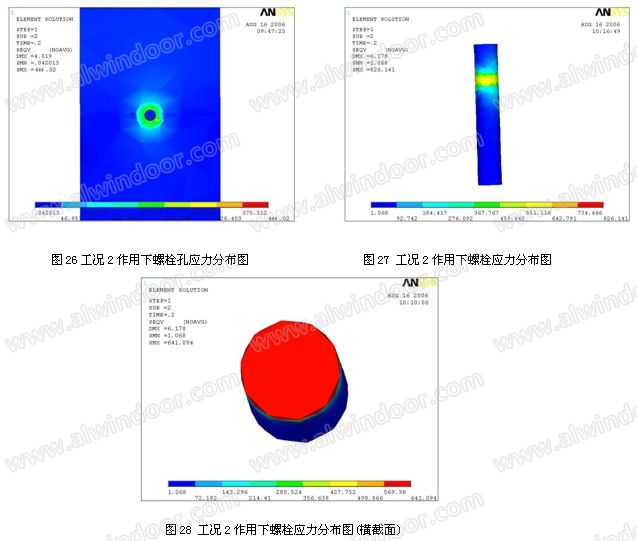

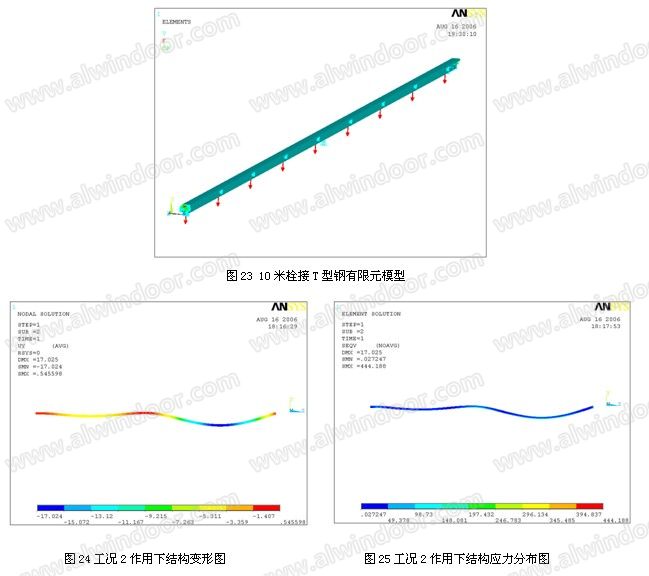

        根據圖23~28可知,在工況2作用下,栓接T型鋼的位移最大17mm,對應樓層為一層,跨度5.17米,撓度比值為1/304,滿足規范要求。T型鋼主體結構的最大米塞斯應力為444Mpa,但該應力出現在螺栓孔周圍,翼緣和腹板中米塞斯應力最大為151Mpa。但是,在工況2,3的荷載組合作用下,栓接T型鋼中少量栓釘出現了全截面塑性狀態,共4根,占栓釘總數的11.7%。如果局部栓釘過早進入全截面塑性狀態,對結構的變形和承載力均不利,容易導致結構產生不可逆變形,同時承載力會下降。為了避免在設計荷載(工況2,3)作用下有栓釘進入全截面塑性,在施工圖設計當中對原方案進行了整改。

        8.栓接T型鋼整改方案

        8.1 整改方案分析

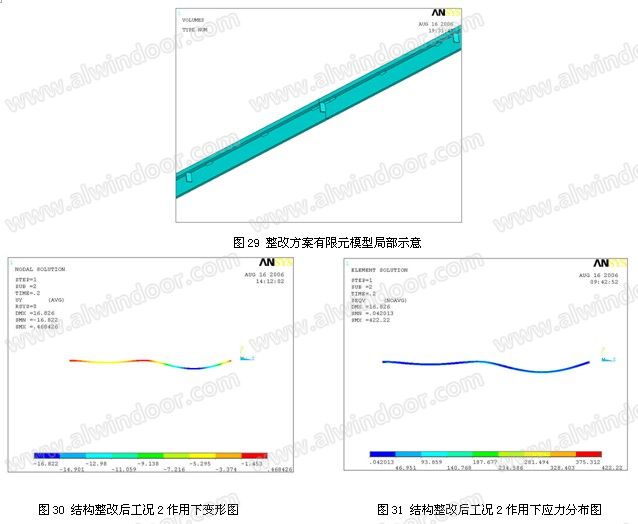

        整改方案是在支座附近進行間斷焊加固鋼梁,從而減小支座附近的栓釘剪力,以達到避免栓釘進入全截面塑性狀態的目的。間斷焊接在精細模型中(圖29)中得以體現。

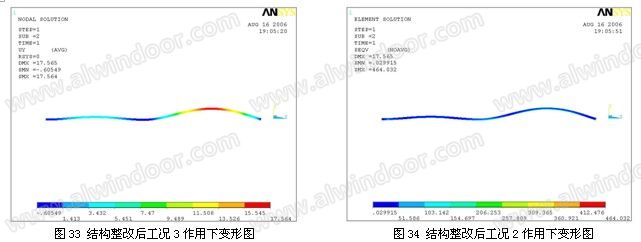

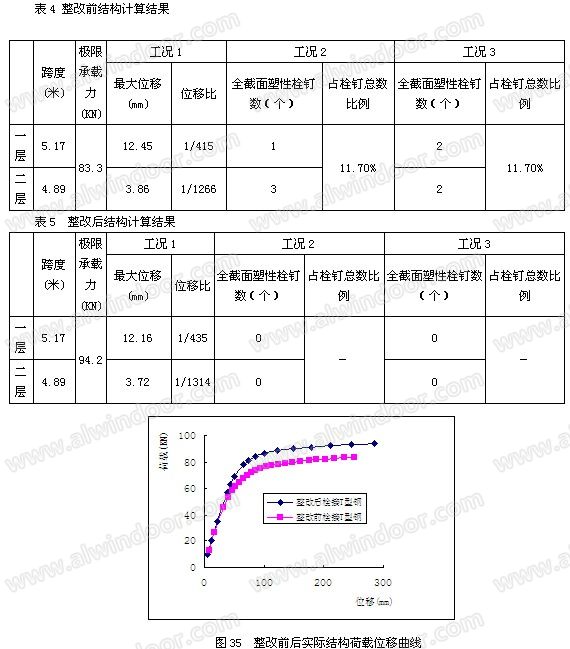

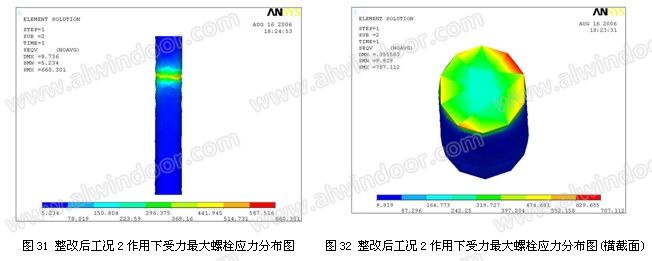

        8.2實際結構采用精細模型整改前后計算結果匯總

        根據整改后,結構的分析結果可知,在設計荷載作用下,結構中沒有栓釘進入全截面塑性,結構承載力增加了大約13%。

        9.結論

        a.通過試驗和理論分析結果對比,可知我們采用的精細有限元模型能夠正確反映栓接T型鋼梁的受力狀態,分析結果合理可靠;

      建設單位: 北京首都國際機場擴建指揮部 工程地點: 北京首都國際機場內 設計單位: 中國航空工業規劃設計研究院 建筑高度:33m 幕墻面積:46800m2 幕墻類型:鋁合金玻璃幕墻、鋁板

        b.經過理論分析可知,本工程中栓接T型鋼梁整體的剛度和承載力能夠滿足規范要求;

        c.栓接T型鋼連接件的耐久性經過了權威檢測機構的疲勞試驗驗證;

        d.在實際結構分析的時候發現,在設計荷載作用下,結構中有少量栓釘進入全截面塑性。鑒于首都機場專機樓幕墻工程的重要性,必須保證結構在設計荷載內絕對安全,根據檢測報告和理論分析結果,該幕墻工程栓接T型鋼作了適當整改,在確保在設計荷載作用下無栓釘進入全截面塑性的同時,進一步提高栓接T型鋼的承載力。【完】
