1 工程概況
上海中心大廈位于上海浦東新區陸家嘴金融區，與金茂大廈和上海環球金融中心相鄰，為一棟多功能的摩天大樓，主要用于辦公用途，同時配有酒店、商業、觀光等其他公共設施。塔樓結構高度580m，建筑總高度632m。地上酒店區、辦公區、觀光區共124層，頂部設備用房5層，此外還有裙房7層，地下室5層，總建筑面積共58萬m2。

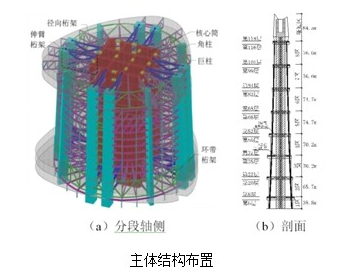

塔樓
主體結構采用巨型
框架-伸臂-核心筒結構體系。巨型框架由8根巨型柱、4根角柱及8道位于加強層的箱形空間環帶
桁架組成。巨型柱和角柱均為鋼骨
混凝土柱，分別在8區頂部和5區頂部終止。兩層高的箱形環帶桁架既是抗側力體系巨型框架的一部分，也是建筑周邊次
框架柱的轉換桁架。核心筒
平面形狀沿高度根據建筑平面功能作相應調整，底部平面為30m×30m的方形布置，中部為切角方形布置，頂部為十字形布置。塔樓的2，4～8區共設置了6道兩層高的伸臂桁架。伸臂桁架將巨型柱與核心筒聯系起來，既能約束核心筒的
彎曲變形，又能高效地利用周圍的8根巨型柱以減小結構的整體
變形和層間位移。此外，各分區的加強層均設置了徑向桁架作為幕墻結構的支承系統。

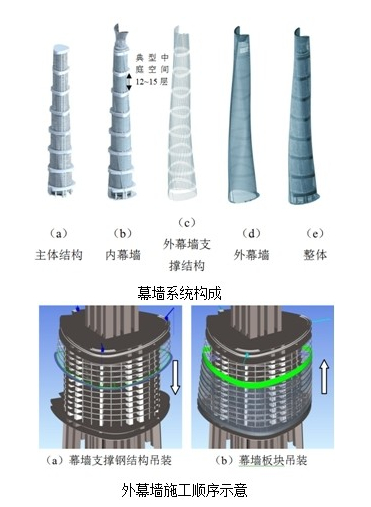

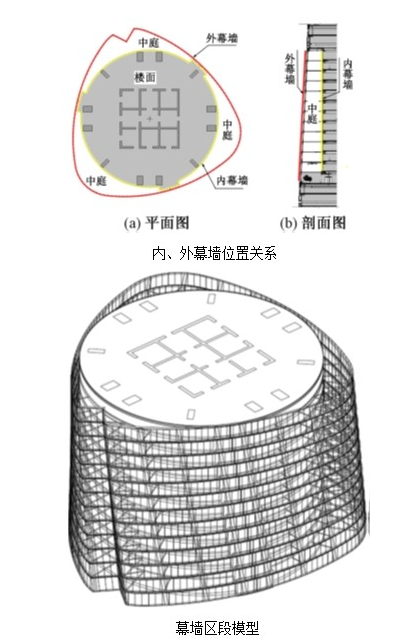

上海中心大廈采用了獨特的內、外
雙層幕墻系統，內幕墻沿著
樓板邊緣呈圓柱式置。遠離主體結構且扭轉
收縮向上的外幕墻系統是這座建筑區別于其他
超高層建筑的顯著特點之一。外幕墻平面形狀呈一個三邊鼓曲、三角倒角的等邊三角形，在高度方向，繞著圓柱體樓面逐層旋轉、收縮向上，由此導致內外幕墻在空間上分離。整個外幕墻系統被外伸的設備層在垂直方向上分成相對獨立的9個區域(9區為塔冠區)，每個區在內外幕墻之間形成寬度變化并向上延伸的12～15層、高約55～66m的流線形
中庭空間。

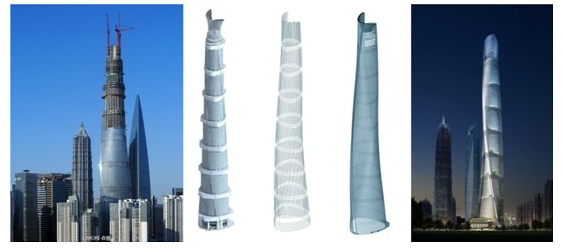

外幕墻從底到頂經過120°的旋轉上升，創造了形態柔和、螺旋上升的錐體建筑形態，賦予了整個塔樓一個非常獨特標志性的造型和外部立面。整樓外幕墻總面積約13.5萬m2，共由17000余塊板塊組成。
2 幕墻建筑設計理念
上海中心大廈的建筑師創造性地設計了從未在超高層建筑中大規模使用的雙層獨立玻璃幕墻，內外兩層幕墻相互脫離，并只在休閑層與設備層相接，形成21個高挑、通透的中庭空間，使電梯轉換層(休閑層)被充分利用成“空中大堂”，如同“垂直”城市中的空中街區廣場，成為大樓各區的社交與配套服務中心，可以就“近”為空中大堂所連接的12～15層的人們提供餐廳、銀行、商店等基本的配套服務，降低了人們下到地面的交通需求，既減少了麻煩，也降低了能耗。
