3、鋁合金斷橋平開窗材料和構造做法如下：
玻璃采用(室內)6鋼化+12A(黑色隔條)+6鋼化LOW-E中空玻璃。平開合頁優先推薦隱藏式零件;窗框、窗扇為深灰色PVDF噴涂，以便和幕墻顏色形成區分。

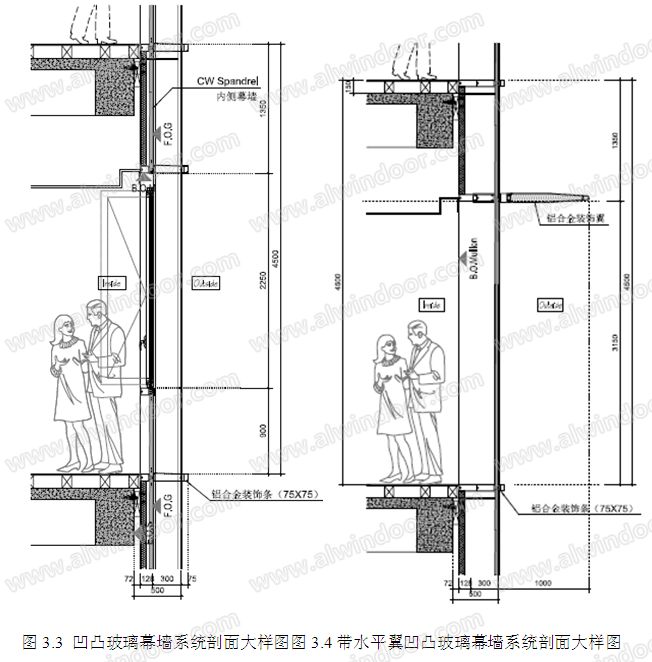

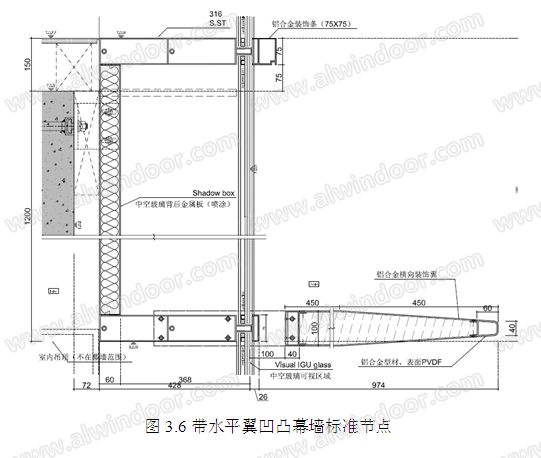

4、水平穿孔金屬遮陽翼材料和構造做法如下(圖3.6)：
(1)，遮陽翼外挑1000mm，通過固定在幕墻豎向龍骨上的12mm不銹鋼板(PDVF顏色同遮陽翼)在兩端支撐,支點間距為1500+600=2100mm(或依據具體模數)。
4 雙層大跨度玻璃幕墻設計

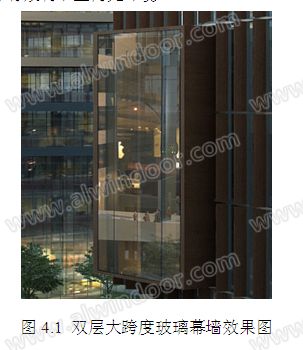

雙層幕墻(又稱熱通道幕墻（詞條“熱通道幕墻”由行業大百科提供）、氣循環幕墻、呼吸幕墻、生態幕墻等)是由一層外層玻璃幕墻和一層內層玻璃幕墻(或玻璃窗)組成的雙層玻璃幕墻，兩層玻璃幕墻之間留有一空腔(通道)，這個通道稱為熱通道（詞條“熱通道”由行業大百科提供）[4](圖4.1)。與普通玻璃幕墻相比，雙層玻璃幕墻具有以下特點：(1)節能。夏季，進排風口敞開，利用煙囪效應帶走通道內的熱空氣，降低內層玻璃幕墻的溫度，從而節省空調負荷。冬季，上下兩端風口關閉形成溫室效應，起到很好的保溫效果;(2)隔聲防噪;(3)利用百葉有效調節室內光環境。
(2)，遮陽翼根部、中部、前端為鋁合金型材，PDVF顏色同遮陽翼，中間為穿孔3mm鋁合金板，PDVF噴涂，穿孔率>40%，連接螺釘須為沉頭螺釘，且做PVDF噴涂，顏色同遮陽翼。
4.1 雙層幕墻構造
1，內側幕墻為鋼框防火幕墻，玻璃采用中空夾膠防火玻璃：(室內)10銫鉀防火+16A(黑色隔條)+6鋼化LOW-E+2.28PVB+6鋼化。
2，內側幕墻開啟門：鋼框防火玻璃門，玻璃為6(室內銫鉀防火)+12A+6(室外LOW-E鋼化)。
3，外層幕墻為水平玻璃翼支撐體系，并采用直徑16mm不銹鋼拉索吊掛中間部位，以平衡玻璃重力，
4，外層玻璃為19mm鋼化玻璃，為單層玻璃索網幕墻結構。面玻璃為四角固定，固定件為定制316不銹鋼鑄造零件，玻璃縫寬16mm，采用耐候膠密封，顏色為淺灰色。
5，通道層寬度為1200mm，底部可上人，為3mm鋁合金板密封，并設置400寬進風口，與室外吊頂（詞條“吊頂”由行業大百科提供）導通;頂部為12mm厚(仿木質)纖絲板采用，標準縫隙6mm開放，頂部背側女兒墻上設置高度600mm的百葉窗作為出風口。
6，通道頂部預先設置單軌(22#工字鋼)和電動行走牽引葫蘆，停車狀態隱藏于(仿木質)纖絲板吊頂以上，工作時通過開關放下牽引吊索，以作為維護工人在通道空間運動的動力提供設備（詞條“設備”由行業大百科提供）。此清洗設備(包括室內維護吊索及工人座椅等)及清洗系統需確保人員安全。
7，外層幕墻的玻璃板塊在箱體周邊均固定在Q235（詞條“Q235”由行業大百科提供）B熱浸鍍鋅的‘U’型鋼上，‘U’型鋼固定在整個箱體的鋼桁架（詞條“鋼桁架”由行業大百科提供）上，立面玻璃和開放式干掛(仿木質)纖絲板幕墻銜接處為10mm開敞縫。
8，整個雙層幕墻高度是16.45m，為保證安裝精度，箱體鋼結構（詞條“鋼結構”由行業大百科提供）桁架（詞條“桁架”由行業大百科提供）應盡量制造為一整體，整體吊裝，以保證其內部各零件之間的形位關系和尺寸的精確。鋼結構的主桁架采用220×220×10的鋼方管，橫豎主梁之間采用100×100×6鋼方管對角十字連接。每層設有3×15夾膠鋼化玻璃水平支承翼。
