對于夏熱冬冷及寒冷的北方地區，可以通過納米涂膜中空玻璃的形式來彌補其在傳熱系數上的不足。選取下列中空玻璃配置進行模擬計算：(1)5TMI+9A+5;(2)5TMII+9A+5;(3)5TMIII+9A+5;(4)5+9A+5;(5)5Low-E+9A+5;(6)5TMI+9A+5+9A+5;(7)5TMII+9A+5+9A+5;(8)5TMIII+9A+5+9A+5(TM表示納米隔熱涂膜玻璃，I、II、III 分別為涂膜型號)。分別模擬計算各種配置的可見光透射比、太陽能總透射比、傳熱系數、遮陽系數，從而對比各種中空玻璃的光學熱工性能，結果見表3。
由表3 可知，①比較可見光透射比及太陽能總透射比的值，3 種型號的涂膜中空雙玻甚至三玻普遍高于Low-E中空雙玻，因而有利于冬季太陽輻射熱能的進入。②通過采用涂膜三玻配置可有效降低窗玻璃的傳熱系數，使得在保溫（詞條“保溫”由行業大百科提供）效果上不遜色于Low-e 中空玻璃。③納米隔熱涂膜玻璃通過合理配置，可適用于夏熱冬冷地區及寒冷的北方地區。
3 納米隔熱涂膜玻璃節能效果測試
以太陽為光源測試納米隔熱涂膜玻璃與普通玻璃的實際隔熱效果，測試裝置如圖2 所示。
測試時間為2013 年9 月7 日12:00-16:00，在室外采用太陽作為測試光源，分別用3mm 納米隔熱涂膜玻璃與普通玻璃進行溫度變化對比測試，溫度自記儀每5min 記錄1 次。
測試結果：如圖2 所示，在同等條件下，覆蓋納米隔熱涂膜玻璃的箱體溫度升高明顯較普通玻璃一側緩慢，充分證明納米隔熱涂膜玻璃對太陽輻射熱能具有明顯的阻隔作用，在室內溫度達到平衡時，納米隔熱涂膜玻璃室內腔體的溫度比普通玻璃一側低8℃左右。
4 納米隔熱涂膜玻璃節能量計算
以北京某政府建筑窗玻璃應用納米隔熱涂膜中空玻璃為例，該工程應用玻璃面積1429m2。通過使用納米隔熱涂膜中空玻璃，窗玻璃的遮陽系數從0.88 降至0.54，考慮到由于納米隔熱涂膜玻璃的使用導致冬季太陽輻照能量的吸收有損失，對夏季節能效果和冬季的能量損失分別進行計算。
(1)冬季計算條件：冬季采暖期為11 月至次年2 月共125 d，采暖季日照時間為8 h/d，共計1000 h;冬季逐時太陽輻照強度在東、南、西三向的平均值為79.3W/m2(依照北京居住建筑節能設計規范規定)。

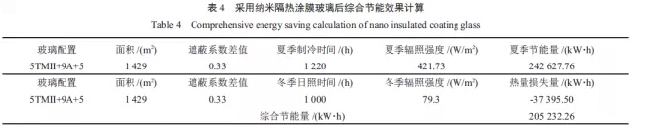

(2)夏季計算條件：空調季5~8 月共122d，每天10h共1220h，夏季太陽逐時輻照強度在東、南、西三面的平均值為421.73W/m2(依據中國氣象年鑒數據計算得)。基于上述條件計算得到該工程應用納米隔熱涂膜玻璃后的綜合節能量，結果見表4。
由表可知，即便考慮到冬季太陽輻照能量吸收的損失，夏季節能量仍遠遠大于冬季熱量損失量，全年理論節能量為2.05×105kW·h，綜合節能效果顯著。
5 結論
(1) 納米隔熱涂膜玻璃具有良好的可見光透過率和紅外線阻隔率，是一種優異的遮陽型節能玻璃。與其他種類的節能玻璃相比，在夏季遮陽方面具有明顯的優勢，適合在南方地區進行推廣使用。
(2) 納米隔熱涂膜玻璃與普通玻璃相比，遮陽系數可降低至普通玻璃的68%以下，在實驗室條件下進行模擬對比測試，溫度達到平衡時兩者腔體內溫差可以達到8℃，具有明顯的隔熱效果。
(3) 對于有遮陽需求和保溫需求的北方地區，建議采用納米隔熱涂膜中空雙玻或者三玻配置，玻璃自身傳熱系數可降低至2.0W/(m2·K)，既可滿足對夏季遮陽的要求，又能彌補冬季熱工性能的不足。【完】
