      臨沂大劇院螺旋狀異型金屬屋面的設計體會

      來源:北京德宏幕墻工程技術有限公司  作者:王德勤 王琦  日期:2015-4-20
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
        [提要]:本文主要針對臨沂大劇院螺旋形狀金屬屋面工程的特點,介紹了在設計及施工中如何解決工程的重點和難點,并對該項目在設計過程中碰到的問題進行了分析。特別對排水坡度不足的問題采用隱形天溝的解決方案作了詳細的介紹。同時介紹了異型金屬屋面的基本概念、結構與構造設計原理、節點的設計思路和相關的技術。用現場圖片、施工圖紙,針對關鍵技術進行了分析。
        [關鍵詞]    臨沂大劇院,直立鎖邊的金屬屋面, 隱形天溝,異形建筑。

      >>>>>未經許可 不得轉載<<<<<

        1 引言

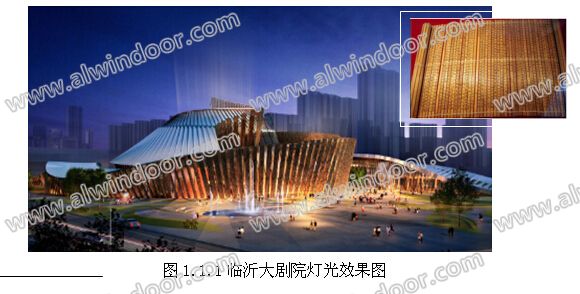

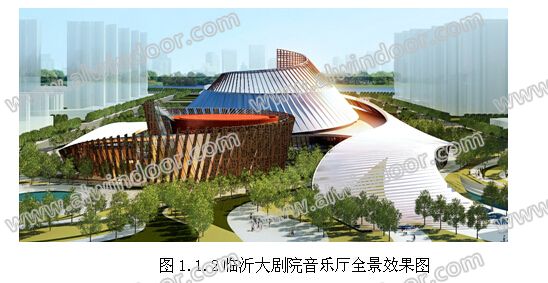

        當今的建筑在造型上已經呈現多元化的發展,一些新派建筑師不滿足于設計中規中矩的建筑形式,許多極富視覺沖擊力的建筑越來越多的呈現在我們面前。曲面建筑,特別是雙曲面的建筑造型越來越多的應用在劇院、場館等大型公共建筑造型中。以往只是作為建筑造型中的個別單體,現在已經大范圍的應用到整個建筑造型中。山東臨沂大劇院就又是一個有特色、有代表性的曲面異形建筑。整體建筑效果見下圖示意。(如圖1.1.1-1.1.2)

        1.1、工程概況

        臨沂大劇院位于臨沂北城新區城市中軸線上,是集劇院、多功能廳、音樂廳、電影院以及商業與一體的綜合文化娛樂設施。是臨沂最重要的文化陣地。總建筑面積約71080平方米。主要功能包括:1400座劇院,600座音樂廳,800座電影院及部分商業。

        大劇院立面的局部實墻則與飄逸的屋面相呼應,和諧統一。音樂廳電影院一側則通過立面的竹簡意向,形成富于韻律感的建筑節奏,同時竹簡意向更具臨沂地方特色。建筑細節和裝飾語言注意挖掘臨沂歷史文化中的寶貴財富,臨沂大劇院是臨沂市重要的文化設施,也是弘揚地方文化,豐富群眾文化生活,提高全民文藝欣賞水平,建構和諧社會的一項重要建設項目。

        1.2 、工程特點

        幕墻作為建筑的外圍護結構,是整個建筑外立面視覺效果的最直接表達形式。幕墻的表現效果直接關系到建筑師設計理念的表達,所以幕墻的設計及施工至關重要。本幕墻工程的幕墻形式包括:疊級式玻璃幕墻全玻璃幕墻(詞條“全玻璃幕墻”由行業大百科提供)、開放式石材幕墻鋁板幕墻和具有裝飾性的曲面直立鎖邊鎂錳金屬屋面。為了能讓幕墻將設計理念表達的更加淋漓盡致,我們從以下幾個方面入手:

        a、作為人流量非常大的公共建筑,安全可靠性是首要考慮的因素。為了確保在安全上的萬無一失,我們在結構設計方面進行了嚴格的計算,所有重要部位均用sap2000和3d3s進行了對比復核。

        b、 在充分理解和尊重建筑師設計理念的基礎上,根據幕墻形式的特點進行精心設計、精心施工,使這座建筑能充分體現出美觀大氣、雄偉壯觀,富有內涵的視覺沖擊效果。

        c、在經濟性方面,在充分滿足安全和建筑效果的情況下,充分挖掘優化空間,最大限度的提高材料的綜合利用率。同時考慮到施工工藝方面應注意的事項,盡量實現標準化型材,工廠化加工,盡量減少施工現場的工作,最終達到了降低成本提高效益的目的。

        2、異型金屬(詞條“金屬”由行業大百科提供)屋面和幕墻的設計、施工技術

        2.1、扇形斜面金屬屋面系統的構造

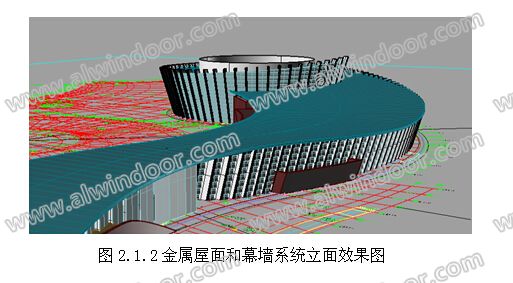

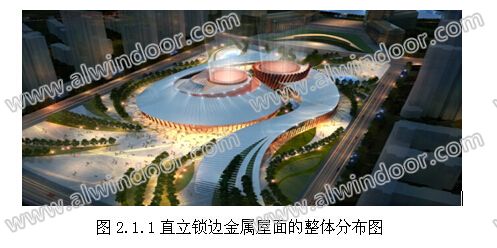

        臨沂大劇院的屋面系統,是由大劇院和音樂廳兩棟相對獨立的扇形斜面螺旋狀大型金屬屋面組成。建筑外觀均為異型曲面,金屬屋面和幕墻系統造型復雜。主體結構(詞條“主體結構”由行業大百科提供)鋼結構支撐系統,其頂部是扇形分布的金屬屋面板,鋁鎂錳金屬屋面板的厚度為0.9mm,采用了高直立鎖邊,在屋面的邊部檐口處設置了排水天溝和弧形曲線鋁收口板。(如圖2.1.1-2.1.2)

        由于其體型和功能的要求,對金屬屋面來說,其設計與施工的難度很大,必須結合實際工程情況采取特殊的、能夠適應本項工程的結構、節點(詞條“節點”由行業大百科提供)設計和施工工藝方案,才能順利完成本項工程。本工程屋面系統的標準構造如下:

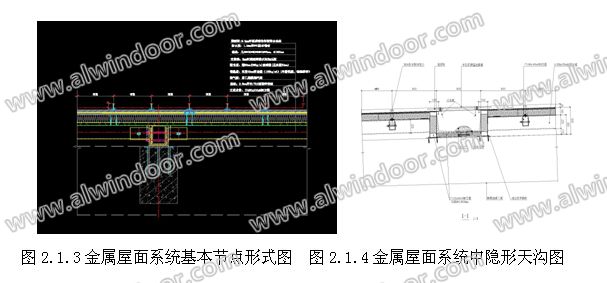

        主體支撐結構;支撐龍骨,可進行雙向調整的連接機構;鋼底板,厚度0.8mm的鍍鋅鋼板; 隔聲層,用50mm的玻璃棉壓實至25mm;防水板T型支座系統;保溫層(詞條“保溫層”由行業大百科提供),100mm保溫棉;防水隔氣層;鋁鎂錳金屬屋面板,厚度為0.9mm,高直立鎖邊;板的表面按建筑要求的顏色進行氟碳噴涂。(如圖2.1.3)

        本工程金屬屋面C區屋面是一個坡度較緩斜度較小的過度段,實際坡度只在2%左右(小于規范最小坡度3%的要求),由于造型的要求和構件自身撓度的影響,對屋面排水有著較大的影響,這一問題就成為本項目的重要難點。

        由于本項目的鋁鎂錳直立鎖邊金屬屋面板除要保證其自身物理性能外,還要起到外裝飾面的作用,所以面板的連續性不能破壞。我們經過了多次方案比較和論證,最終確定了通過設置多條隱形天溝的方法,使屋面的匯水面積減少并能夠迅速排出屋面板內的積水,在不影響建筑效果的前提下解決這一難題。這種方法和技術已經申報了國家專利。(如圖2.1.4)

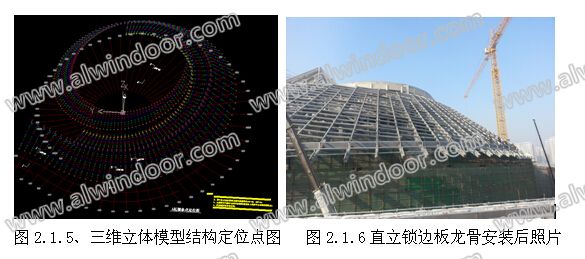

        另一方面存在的難題是該建筑的屋面為斜面扇形螺旋面,這對金屬屋面板的找形、定位、放樣、加工、施工等各方面提出了很高的要求。針對以上問題,我們通過犀牛軟件來建模找形,然后確定出每個支座的坐標。然后利用cad三維立體模型對整個工程進行線性建模,在整個模型中可以很清楚的表現出每個龍骨和面板的位置和大小,特別是復雜造型和收口位置,為后期的施工和提料奠定了基礎。而且對龍骨的定位和結構的安裝也起到了指導作用。(如圖2.1.5-2.1.6)

        2.2、鋁鎂錳高直立鎖邊金屬屋面板的性能分析安裝要點

        防水性能的保證和屋面板熱變形性能的分析:本工程采用的是直立鎖邊屋面板型,板肋直立,使得其排水斷面幾乎不受板肋影響,所以有效排水截面較普通板型更大,加之板肋較高65mm,更能保證屋面板在坡度平緩情況下的防水性能,同時使屋面的適應性更強。

        金屬屋面系統利用板的折邊變形和板肋空隙來制調整熱脹冷縮。對每塊400mm寬的金屬屋面板,可調節的量可達5mm,在總的可調整量內完全可以吸收該方向的結構位移。

        能有效吸收屋面由于熱脹冷縮而產生的橫向變形和由于底部結構的不均勻沉降而產生的垂直變形。金屬面板的固定座和下部的保溫材料及鋼檁條跟隨主體結構上下運動,而板面的折邊可以吸收大量的形變。在沿板肋的縱向,板更有足夠的撓度吸收可能產生的豎向形變。

        在板的長度方向 屋面板和鋁合金固定座采用機械咬合的方式來連接,屋面板通過機械咬合力扣合在鋁合金(詞條“合金”由行業大百科提供)固定座的梅花頭上,但屋面板仍可以在鋁合金T碼固定座上自由滑移,固定座自帶橡膠隔熱墊以消除冷橋的影響,固定座與面板咬合處應在應安裝前倒角,以減少面板自由伸縮時與固定座頂端的磨擦影響面板使用功能和耐久性。此種連接方式可充分吸收屋面板由于熱脹冷縮在縱向產生的變形。

        在金屬屋面系統安裝前,支撐結構的精確定位安裝十分重要。施工現場根據三維模型中的空間尺寸坐標點對鋼結構龍骨進行安裝。其安裝精度(詞條“精度”由行業大百科提供)將直接影響著最外層的鋁鎂錳直立鎖邊板的安裝精度。(如圖2.2.1~2.2.4)

      門窗幕墻第一手資訊! 上中國幕墻網 news.alwindoor.com 手機訪問地址 3g.alwindoor.com

      上一頁12下一頁

      專家介紹

       王德勤

      鋁門窗幕墻委員會專家組

      工作單位:北京德宏工程技術科研中心

      技術職稱:教授級高工

      專業:建設部幕墻門窗標準化技術委員會 副秘書長 中國建筑裝飾協會專家工作委員會 專家組成員 中國建筑金屬結構協會幕墻委員會 專家組成員 清華大學建筑玻璃與金屬結構研究所科技委員會(副主任) 清華大學工程碩士研究生指導教師 發明多項專利:《繩索夾緊器》專利號ZL0021149.1;《萬向駁接頭改進結構》專利號:ZL002460635.7;《點支式采光頂組合爪件》專利號:ZL01263295.3;《鋼絲繩安裝張緊裝置》專利號ZL200420078375.1;《雙頭連接駁接件》專利號ZL2004200024235.6;《索端頭萬向調節定位器》專利號ZL03222081.2;《夾板式連接裝置》專利號ZL200320110107.9;《索結構幕墻及采光頂拉索安全保護裝置》專利號ZL 200820033540.X.;《隱形夾板式連接裝置》專利號ZL200820033541.4.;等十六項專利發明人。 主持并參與國家多項標準的起草:國家標準《建筑幕墻》GBT21086_2007標準主要起草人;《建筑幕墻標準圖集》03j103; 建設部行業標準《點支式玻璃幕墻支承裝置》JG138;《吊掛式玻璃幕墻支承裝置》JG139標準起草人;建設部行業標準《建筑幕墻用鋼索壓管接頭》JGT201-2007、《建筑用不銹鋼絞線》JGT200-2007標準起草人;建設部行業標準《建筑玻璃采光頂》標準編制委員會成員;是國家規范《索結構技術規程》、《采光頂與金屬屋面技術規程》、《建筑玻璃應用技術規程》JGJ113等的主要標準和規范編寫成員。 在國家級刊物上撰寫并發表文章:《關于拉桿支撐結構點式駁接全玻璃幕墻安裝措施及工藝的探討》、《索結構點支式玻璃幕墻的設計與施工要點》、《預應力拉索網架的設計與施工》、《索結構點支式玻璃幕墻的制造、安裝與檢測要點》、《駁接式玻璃幕墻工程施工與監理》、《南京國際會展中心索網點支式幕墻設計與施工》、《索結構、點承式玻璃幕墻用鋼索的加工制作與質量控制》、《異形玻璃幕墻工程的施工測量技術》、《預應力懸索結構玻璃幕墻施工技術》、《單索結構玻璃幕墻的設計》、《隱形索結構玻璃幕墻的設計要點》等三十余篇。 他經過多年的實踐和總結發明了“單索結構玻璃幕墻支座反力估計法”、 “單索結構玻璃幕墻用索直徑估計法”。 近年來主持設計并組織施工了“山東國展玻璃吊鐘”、“南京國展索結構玻璃幕墻”、“上海信息樞紐點支式玻璃幕墻”、 “廣州新白云機場點支式玻璃幕墻”、“江蘇信息大廈索結構玻璃幕墻”、 “北京天文館異形玻璃幕墻”、 “國家大劇院的采光頂與金屬屋面 ”、“中央美院美術館金屬與石材屋面”、“ 鄂爾多斯博物館金屬屋面與采光頂”等五十多項工程項目。

      專長:  技術專長:大型金屬屋面、雙曲面索結構點支承玻璃幕墻的產品開發、節點設計、施工技術研究與應用。在國內是最早進行點支式玻璃幕墻研發、推廣人之一。有豐富的建筑幕墻和金屬屋面的設計經驗,有豐富的現場施工經驗。
