【圖文結合】T掛件石材幕墻安裝工藝

　　一、花崗石（詞條“花崗石”由行業大百科提供）材質量控制

　　1.花崗石供應商確定之后，派人駐現場監督加工，當荒料開成大板后，要求供應商進一步對材料和斑紋顏色作嚴格挑選分類。

　　2.定樣品進行封存，同一板材（詞條“板材”由行業大百科提供）上，切出四塊板材，業主方、監理、總包方處留樣品一塊，項目部留一塊樣品;公司采購部留一塊樣品，供貨商留一塊樣品，以便對照。

　　3.項目部派人到供應商廠家蹲點，監督發貨的質量，包括色差、尺寸，同樣品對照。

　　4.控制色差的辦法

　　將花崗石放在陽光充足處，人在2米外觀察，顏色基本調和。

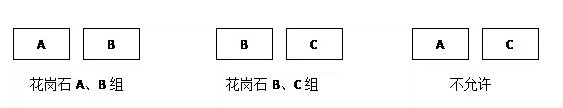

　　5.天然花崗石的色差級一般分為A、B、C三種，同一立面只能存在A、B二種或BC二種，A與C絕不能在同一立面出現圖示。

　　6.一般正常情況下我司會依據立面編號圖每次下同一立面的石材，提供給供貨商，進行切割加工，一個立面為一批(若量大則分為2批)依此類推，確保同一立面花崗石顏色調和。

　　二、石材幕墻安裝方法

　　(一)施工流程

　　測量放線→牛腿連接件安裝→立柱安裝→安裝保溫棉→橫梁安裝→石材安裝→打膠

　　(二)施工方法

　　1、測量放線：

　　a.施工放線工首先與總包方確定好基準軸線和水準點。再用經偉儀在底樓放出四大角控制線以及拐角控制線，用激光垂直儀，將控制點引至頂層或標準層處定位。

　　b.將土建提供的基準中心線、水平線進行復測，無誤后放鋼線，定出幕墻安裝基準線。為保證不受其它因素影響，垂直鋼線每3層一個固定支點，水平鋼線每7米一個固定支點。放完線后，每層樓用水平儀檢測，調準。

　　2、牛腿連接件安裝

　　牛腿連接件是幕墻安裝中的一個重要環節，該部分工作還應包含埋板的偏位處理，防雷的連接等。連接件與埋件是通過埋板專用螺栓與埋板連接的。埋板先進行偏差處理，偏差大的需進行后埋處理(后埋處理采用后埋件通過化學螺栓與砼結構墻連接)，確保安全、經濟又能滿足相關規范要求。安裝至少相鄰三根豎料后，調平連接件并注意相鄰豎料的平整(骨架調平還可利用連接件調節孔進行調整)。

　　3、立柱安裝

　　a.立柱的安裝，依據放線的位置進行安裝。安裝立柱施工一般是從底層開始，然后逐層向上推移進行。

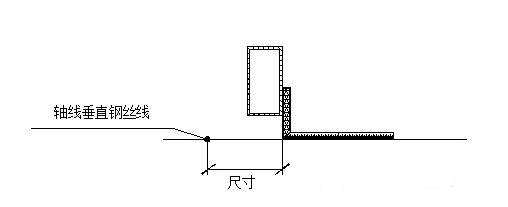

　　b.為確保整個立面橫平豎直，使幕墻外立面處在同一垂直平面（詞條“平面”由行業大百科提供）上。首先將角位垂直鋼絲布置好。安裝施工人員依據鋼絲作為定位基準，進行角位立柱的安裝。

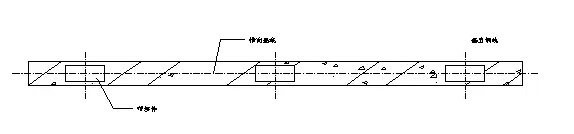

　　c.放線組施工人員首先在預埋件上依據施工圖標高尺寸彈出各層間的橫向墨線，作為定位基準線(圖示)。

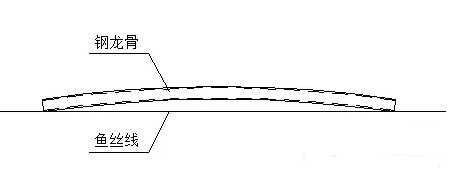

　　d.立柱在安裝之前，首先對立柱進行直線度的檢查，檢查的方法采用拉進法、若不符合要求，經矯正后再上墻進行安裝，將誤差控制在允許的范圍內。

　　e.先對照施工圖檢查主梁的加工孔位是否正確，然后用螺栓將立柱與連接件連接，調整立柱的垂直度與水平度，然后上緊螺母（詞條“螺母”由行業大百科提供）。立柱的前后位置依據連接件上長孔進行調節。上下依據方通長孔進行調節。

　　f.立柱就位后，依據測量組所布置的鋼絲線、綜合施工圖進行安裝檢查，各尺寸符合要求后，對鋼龍骨進行直線的檢查，確保鋼龍骨的軸線偏差。圖示

　　g.待檢查完畢、合格后，填寫隱蔽工程驗收單，報監理驗收(并附自檢表)。

　　h.整個墻面立柱的安裝尺寸誤差要在控制尺寸范圍內消化，誤差數不得向外伸延，各豎龍骨安裝以靠近軸線的鋼絲線為準進行分格檢查。

　　i.鋼龍骨的安裝，豎向必須留伸縮縫，每個樓層間一處，豎向伸縮縫留20mm間隙，采用套筒連接，如圖示。

　　4、保溫棉安裝

　　a.豎向龍骨安裝完畢后進行保溫棉，首先將棉釘粘在混凝土墻面上，如圖示。
