1、技術領域
新型技術涉及一種防盜鎖芯，具體的說，涉及一種帶防撬鎖珠的鎖芯及其鑰匙，屬于鎖具技術領域。
2、背景技術
在日常生活的各個領域，鎖具都是保障財物安全的必需品，其安全程度對人們的生活至關重要。
一般機械鎖（詞條“機械鎖”由行業大百科提供）的鎖芯由鎖芯外殼、鎖膽、鎖珠和彈簧組成，開鎖時，鑰匙將鎖膽內的鎖珠頂起到上表面與鎖膽外圓面持平的位置，然后轉動鎖膽即可將機械鎖打開。但是，現有的一些開鎖工具可以較容易的伸入此類鎖具鎖芯的鎖孔中，將鎖膽內的鎖珠頂起到適當位置，從而轉動鎖膽將鎖打開，所以現有技術的機械鎖芯防盜性能較差。
3、新型技術
新型技術克服了現有技術中的缺點，提供了一種帶防撬鎖珠的鎖芯及其鑰匙，能夠封閉鑰匙孔，非配套的鑰匙或其它開鎖工具插入防盜鎖的鑰匙孔時不能開鎖，防撬效果好，安全性高。
為了解決上述技術問題，新型技術是通過以下技術方案實現的：
帶防撬鎖珠的鎖芯及其鑰匙，包括鎖膽、鎖芯外殼和鑰匙，鎖芯外殼兩端分別設置鎖孔和鎖桿，鎖膽設置于鎖芯外殼內，鎖膽靠近鎖桿的一端設置至少一個下鎖珠，鎖孔和下鎖珠之間設置至少一個防撬鎖珠，防撬鎖珠的長度為下鎖珠開鎖狀態時上表面所在平面和下鎖珠鎖止?fàn)顟B(tài)時下端所在平面的垂直距離，鑰匙的形狀使鎖芯處于開鎖狀態時，防撬鎖珠與下鎖珠鎖止?fàn)顟B(tài)時下端所在平面直接接觸。
進一步，鑰匙對應防撬鎖珠設置通孔。
進一步，鑰匙對應防撬鎖珠和下鎖珠設置為齒形。
進一步，鎖孔和防撬鎖珠之間設置至少一個下鎖珠。
與現有技術相比，新型技術的有益效果是：
新型技術在普通機械鎖的鎖芯上增加了防撬鎖珠的設計，防撬鎖珠比普通鎖珠要長，可以到達鎖孔底部，同時在鑰匙與防撬鎖珠相應的位置將鑰匙齒變?yōu)橥ǹ住Ｔ阪i芯上鎖的狀態時，防撬鎖珠是處于非鎖止的狀態，在利用撬鎖工具撬鎖、試圖開鎖時，撬鎖工具將防撬鎖珠頂起，防撬鎖珠會突出鎖膽外圓周自動將鎖芯鎖死，以阻止鎖膽轉動，防撬鎖珠從而處于鎖止?fàn)顟B(tài)，無法實現開鎖。
4、附圖說明
附圖用來提供對新型技術的進一步理解，與新型技術的實施例一起用于解釋新型技術，在附圖中：

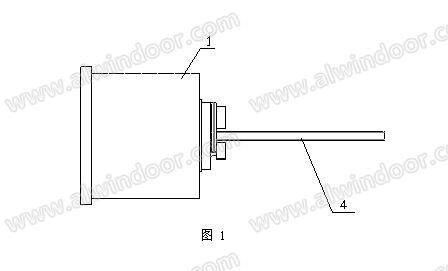

圖1是新型技術實施例1的鎖止?fàn)顟B(tài)主視圖;

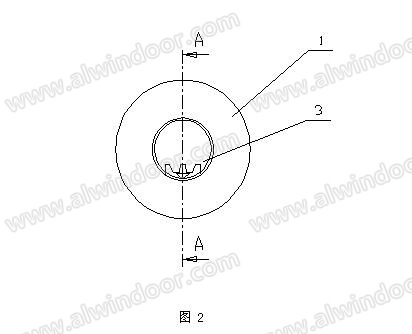

圖2是新型技術實施例1的鎖止?fàn)顟B(tài)左視圖;

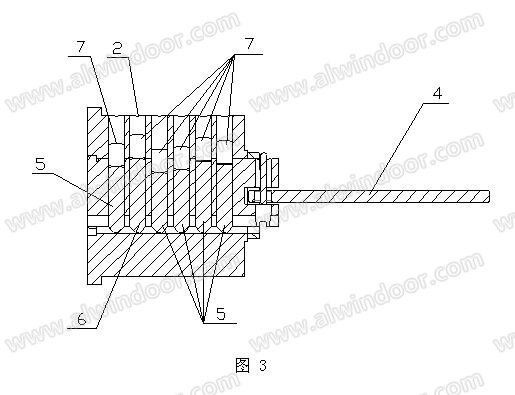

圖3是圖2的A-A向剖視圖
圖4是實施例1正常開鎖狀態的主視圖;

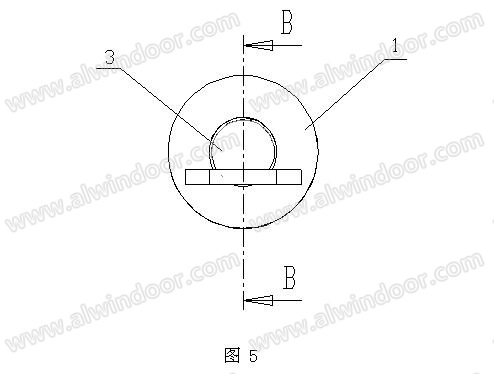

圖5是實施例1正常開鎖狀態的左視圖;

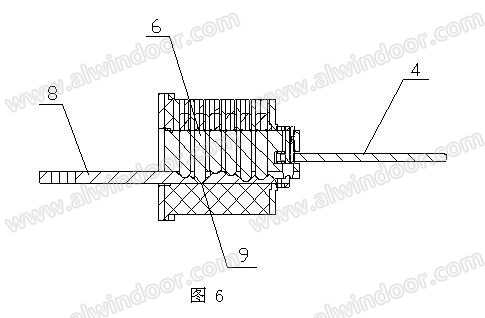

圖6是圖5的B-B向視圖

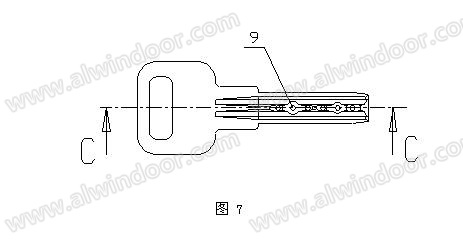

圖7是實施例1的鑰匙主視圖

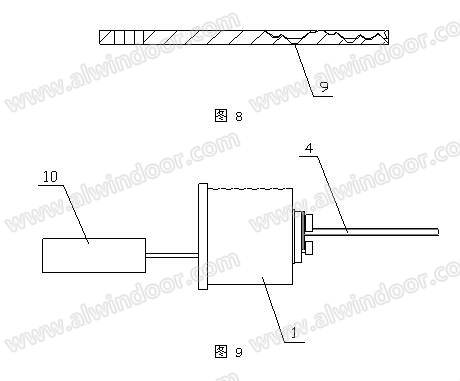

圖8是圖7的C-C向剖視圖; 圖9是實施例1非正常開鎖狀態的主視圖;

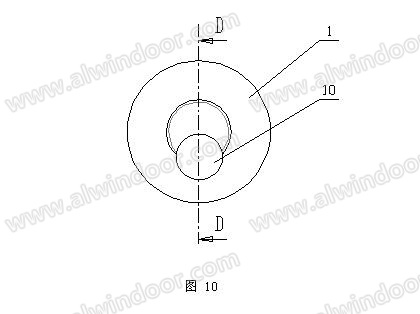

圖10是實施例1非正常開鎖狀態的左視圖

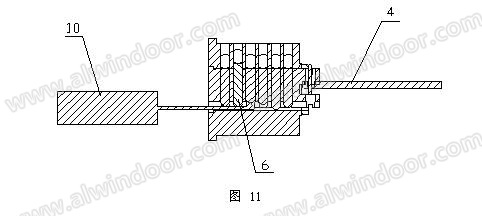

圖11是圖10的D-D向剖視圖;

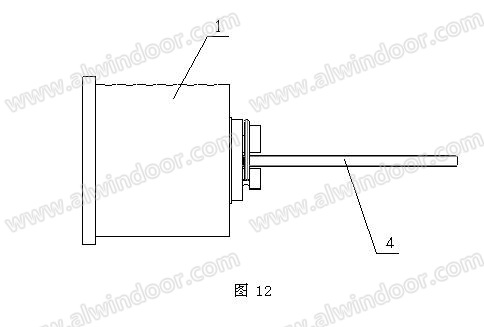

圖12是新型技術實施例2的鎖止?fàn)顟B(tài)主視圖

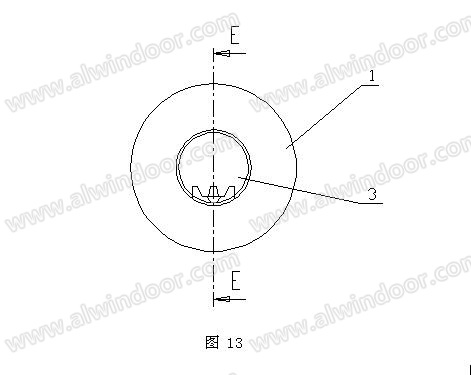

圖13是新型技術實施例2的鎖止?fàn)顟B(tài)左視圖

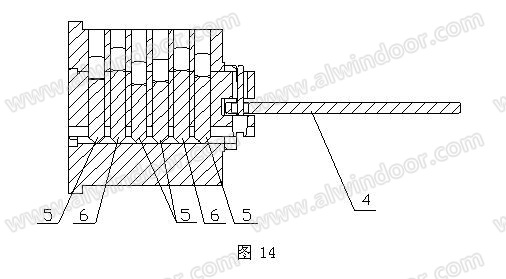

圖14是圖13的E-E向剖視圖

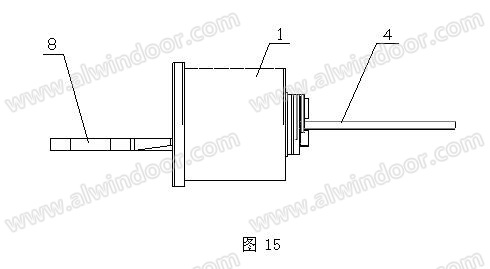

圖15是實施例2正常開鎖狀態的主視圖

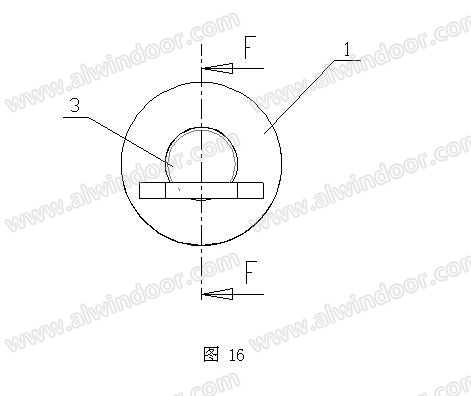

圖16是實施例2正常開鎖狀態的左視圖

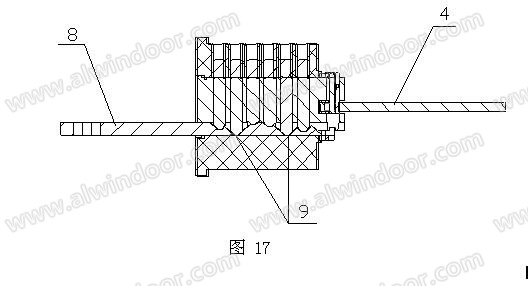

圖17是圖16的F-F向視圖

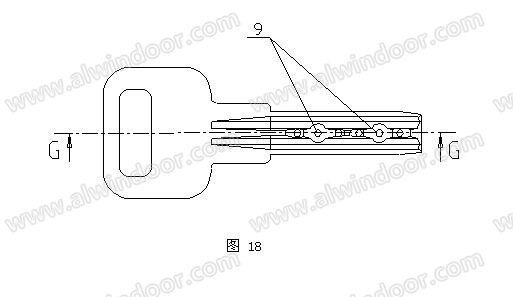

圖18是實施例1的鑰匙主視圖

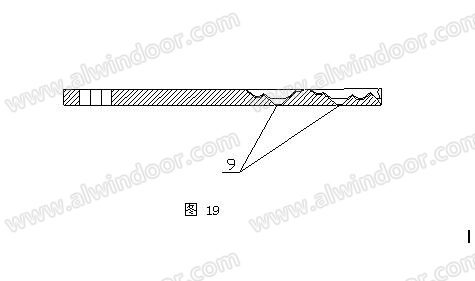

圖19是圖18的G-G向剖視圖
圖中，1——鎖芯外殼;2——鎖膽;
3——鎖孔; 4——鎖桿;
5——下鎖珠; 6——防撬鎖珠;
7——上鎖珠; 8——鑰匙;
9——通孔; 10——撬鎖工具。
5、具體實施方式
以下結合附圖對新型技術的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋新型技術，并不用于限定新型技術。
實施例1：
如圖1至3所示，新型技術的帶防撬鎖珠的鎖芯及其鑰匙，包括鎖芯外殼1、鎖膽2和鑰匙8，鎖芯外殼1兩端分別設置有鎖孔3和鎖桿4，鎖膽2固定于鎖芯外殼1內，鎖膽2靠近鎖桿4的一端設置4個下鎖珠5，4個下鎖珠5外側設置1個防撬鎖珠6，防撬鎖珠6外側再設置1個下鎖珠5，防撬鎖珠6的長度為下鎖珠5開鎖狀態時上表面所在平面和下鎖珠5鎖止?fàn)顟B(tài)時下端所在表面的垂直距離，下鎖珠5處于鎖止?fàn)顟B(tài)和開鎖狀態，防撬鎖珠6都是與下鎖珠5鎖止?fàn)顟B(tài)時下端所在平面直接接觸，下鎖珠5和防撬鎖珠6上方設置有上鎖珠7，鑰匙8對應防撬鎖珠6設置通孔9(參閱圖7)。
當新型技術在鎖止?fàn)顟B(tài)時，防撬鎖珠6處于開啟位置，其它下鎖珠5則處于鎖止位置，鎖膽2不能轉動;參閱圖4至圖8，在插入鑰匙8開鎖時，由于鑰匙8對應防撬鎖珠6的位置為通孔9，防撬鎖珠6與鎖膽2沒有發生相對的位移，仍處于開啟位置，而其它下鎖珠5則移動至開啟位置，可以順利轉動鎖膽2開鎖。
參閱圖9至圖11，當使用撬鎖工具10開鎖時，只要一插入撬鎖工具10，防撬鎖珠6就會向鎖膽2外圓外突出，移動至鎖止位置，阻止鎖膽2轉動，即使撬鎖工具10將其它下鎖珠5移動至開啟位置，也無法轉動鎖膽2以達開鎖目的。
實施例2：
本實施例與實施例1大致相同，相同之處不再贅述，其區別在于：
如圖12至14，本實施例設置2個防撬鎖珠6，防撬鎖珠6靠近鎖桿4處設置1個下鎖珠5， 2個防撬鎖珠6之間設置2個下鎖珠5，另一個防撬鎖珠6外側設置1個下鎖珠5。
參閱圖15至圖19，在插入鑰匙8開鎖時，由于鑰匙8對應2個防撬鎖珠6的位置設有2個通孔9，防撬鎖珠6與鎖膽2沒有發生相對的位移，仍處于開啟位置，而其它下鎖珠5則移動至開啟位置，則可以順利轉動鎖膽2開鎖。
實施例3：
本實施例與實施例1大致相同，相同之處不再贅述，其區別在于：
鑰匙8對應防撬鎖珠6和下鎖珠5設計為齒形，開鎖狀態時，防撬鎖珠6與下鎖珠5鎖止?fàn)顟B(tài)時下端所在平面直接接觸。
最后應說明的是：以上僅為新型技術的優選實施例而已，并不用于限制新型技術，盡管參照實施例對新型技術進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在新型技術的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在新型技術的技術范圍之內。
