二○一五年度建筑門窗配套件推薦產品——密封膠條篇

　　本篇介紹的是2015年度建筑門窗配套件推薦產品中與密封膠條相關的內容：被推薦密封膠條的產品名稱、規格、適用范圍、產品特點、性能特點、施工要求、檢測結果等。

　　共包括3個廠家的4個密封膠條。適用于鋁合金門窗、塑料、木門窗及滿足其安裝尺寸、性能的所有窗型。

　　其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

　　1.框扇間用復合密封膠條(產品型號：010403HY-044)

　　生產廠家：江陰海達橡塑股份有限公司

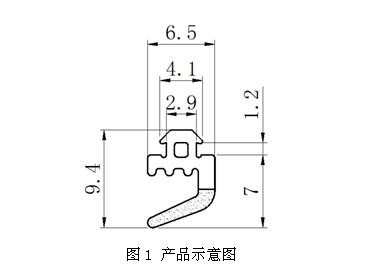

　　1.1產品截面示意圖

　　1.2產品與型材尺寸配合、安裝示意圖

　　1.3 適用范圍

　　適用于鋁合金內平開門窗框扇間的密封，如圖2(a)，所示型材裝配如圖2(b)。適用于全球不同地區的門窗，膠條使用壽命20年。

　　1.4結構特點

　　a.安裝部位為空腔，具有良好的彈性和壓縮余量，安裝部位設計為密實材料可更好的與型材安裝槽口適配;

　　b.框扇間采用三元乙丙發泡材質通過產品大的局部形變使框扇膠條與型材實現整個面的結合為保證密封(水密性、氣密性、隔音性等)起著更重要有效的作用;

　　c.采用三元乙丙發泡材質斷面密封處不封閉設計，保證其啟閉自由形變不存在氣壓排放問題，在不間斷膠條情況下，框扇拐角處便于自由90度拐彎，可以適當傾倒并留有彈性，它也對密性起著決定的作用;

　　d.三元乙丙發泡材料同時能夠起到更有效的保溫、隔熱的密封作用。

　　1.5性能特點

　　三元乙丙(EPDM)橡膠密封條，其產品具有良好的耐臭氧老化性能，公司根據實際情況，研發了不同地區適用用多地震地區的防震型膠條，可以減少因地震造成的門窗玻璃的損壞;適用于多雨水地區的復合膨脹密封膠條，特別對靜態玻璃與型材的密封效果顯著;適用于框扇間的海綿復合密封膠條，組成材料的材質為三元乙丙和三元乙丙發泡材質，不但啟閉力舒適而且更好地提高了氣密性、水密性、隔音等性能。

　　1.6安裝要求

　　產品型號：010403HY-044一般用膠條專用輥輪，采用滾壓的方法安裝。

　　1.7 委員會組織的實際檢測結果

　　膠料性能：

　　邵氏硬度：為71HA。拉伸強度：為 11.7Mpa。拉斷伸長率：為352%。100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為3;拉伸強度變化率為-6.0%;拉斷伸長率變化率為-26.1%;加熱失重為1.9%;壓縮永久變形23.4%。70℃×504h熱空氣老化：回彈恢復為5級(為77.6%);硬度(邵氏A)變化：-20℃～0℃時為3，0℃～23℃時為2，23℃～70℃時為2。低溫脆性溫度：低溫-40℃不破裂。

　　制品性能：

　　外觀：光滑，表面無明顯雜質、顏色均勻一致。截面裝配尺寸公差為E2級，截面非裝配尺寸公差為E3級。海綿體密度：0.53g/cm3。壓縮力(壓縮工作范圍2.0mm)：3.6N。變化率：工作方向4.3%;長度方向0.93%。彎曲性(180°)：復合膠條表面未出現裂紋�？�剝離性：復合膠條結合部在外力作用下未出現5%平整剝離。低溫彎折性(-40℃條件下)：彎折面無裂紋。耐臭氧老化性能：(100pphm伸長20% 40℃×96h):表面無龜裂。污染及相容性：通過。

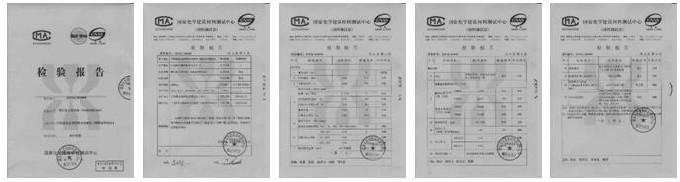

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　2.硫化橡膠類(三元乙丙)密封膠條(產品型號：LHQ-JT-02)

　　生產廠家：深圳市聯和強實業有限公司

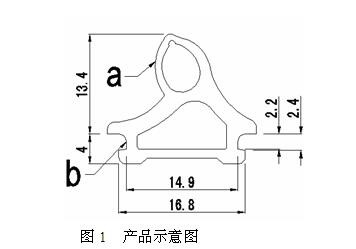

　　2.1 產品截面示意圖

　　2.2產品與型材的配合尺寸、安裝示意圖

　　2.3適用范圍

　　適用于門、窗鋁型材開與關之間的密封，如圖3所示。不受地區限制，膠條使用壽命在15年以上。

　　2.4結構特點

　　(1)a處設為空腔，具有良好的彈性和壓縮余量，可更好的與對碰的型材配合，預多的2mm彈性空間能保證處處到位，起到很好的密封效果。

　　(2)b處設為空腔，具有良好的彈性和壓縮余量，可更好的與型材槽口配合，同時便于生產過程中的分流問題，也節約材料。

　　(3)代號LHQ-JT-02密封膠條，根據裝配圖3表示，安裝在門、窗連接處，當門、窗關閉時，預多的2mm彈性空間起到處處密封，保證(水密性、氣密性)的作用，內外部位同時起到保溫、隔熱的作用。

　　2.5性能特點

　　三元乙丙(EPDM)橡膠密封條，其產品具有極高化學穩定性，優異的耐臭氧老化、耐天候、耐熱老化性能;可在陽光下、潮濕的自然環境中使用，保持良好的彈性、高延伸率和高強度。價格較高。

　　2.6安裝要求

　　代號LHQ-JT-02密封膠條，一般用膠條專用輥輪，采用滾壓的方法安裝。安裝時先用手將一端安裝好，再用輥輪滾壓。

　　2.7 委員會組織的實際檢測結果

　　膠料性能：

　　邵氏硬度：為66 HA。拉伸強度：為 8.11 Mpa。拉斷伸長率：為 344%。100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為8;拉伸強度變化率為11.8%;拉斷伸長率變化率為-33.7%;加熱失重為1.20%。壓縮永久變形為34.1%。70℃×504h熱空氣老化：回彈恢復為5級(為77.1 %);硬度(邵氏A)變化：-20℃～0℃時為6 ，0℃～23℃時為8 ，23℃～70℃時為4 。低溫脆性溫度：低溫-40℃不破裂。

　　制品性能：

　　外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。截面公差為E1級，非裝配公差為E2級。 壓縮恢復率(70℃×22h)，(壓縮工作范圍2.0mm)：為5級(為77.5%)。加熱收縮率(70℃×24h)：為1.0%。拉伸恢復：為99%。耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。污染及相容性：試驗后，型材上無深色輪廓或實心印痕，型材、密封膠條試樣表面無發泡、發粘和凹凸不平現象。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　3.硫化橡膠(硅橡膠)類密封膠條(產品型號：LHQ-JT-18)

　　生產廠家：深圳市聯和強實業有限公司

　　3.1 產品截面示意圖

　　3.2 產品與型材尺寸配合、安裝示意圖

　　3.3 適用范圍

　　適用于門、窗鋁型材開與關之間的密封，如圖3所示。不受地區限制，膠條使用壽命在20年以上。

　　3.4 結構特點

　　(1)a處設為空腔，具有良好的彈性和壓縮余量，可更好的與對碰的型材配合，預多的1.2mm彈性空間能保證處處到位，起到很好的密封效果。

　　(2)b處的“工字”設為和上方空腔相連，具有良好的彈性和壓縮余量，可更好的與型材槽口配合，同時便于生產過程中的分流問題，也節約材料。

　　(3)根據圖3表示，安裝在門、窗連接處，當門、窗關閉時，預多的1.2mm彈性空間起到處處密封，保證(水密性、氣密性)的作用，內外部位同時起到保溫、隔熱的作用。

　　3.5 性能特點

　　硅橡膠(MVQ)橡膠密封條，其產品具有極高化學穩定性，優異的耐臭氧老化、耐天候、耐熱老化性能;可在陽光下、潮濕的自然環境中使用，保持良好的彈性、高延伸率和高強度。價格較高。

　　3.6 安裝要求

　　代號LHQ-JT-18密封膠條，用穿入的方式安裝。

　　3.7 委員會組織的實際檢測結果

　　膠料性能：

　　邵氏硬度：為69 HA。拉伸強度：為 6.29 Mpa。拉斷伸長率：為 272%。100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為4;拉伸強度變化率為-4.77%;拉斷伸長率變化率為-22.0%;加熱失重為0.98%，壓縮永久變形為12.5%。70℃×504h熱空氣老化：回彈恢復為6級(為83.3%);硬度(邵氏A)變化：-20℃～0℃時為0，0℃～23℃時為1 ，23℃～70℃時為3。低溫脆性溫度：低溫-40℃不破裂。

　　制品性能：

　　外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。截面裝配尺寸公差為E1級，截面非裝配尺寸公差為E2級。 回彈恢復(70℃×22h)，(壓縮工作范圍1.2mm)：為6級(為81.7%)。加熱收縮率(70℃×24h)：為0.69%。拉伸恢復：為99%。耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。污染及相容性：試驗后，型材上無深色輪廓或實心印痕，型材、密封膠條試樣表面無發粘、凹凸不平現象。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　4.硫化橡膠(硅橡膠)類密封膠條(產品型號：GJMF-001)

　　生產廠家：寧波安東新材料有限公司

　　4.1 產品截面示意圖

　　4.2 產品與型材的配合尺寸、安裝示意圖

　　4.3 適用范圍

　　適用于各類幕墻立柱和玻璃之間的密封，絕大多數地區均可使用，膠條使用壽命為25年。型材和密封條裝配示意圖如圖3。

　　4.4 結構特點

　　a處設為三角形，擠壓前期能讓密封條找準配合型材的凹槽，便于安裝。擠壓入槽口后，左右飛邊能掛住型材，防止密封條的脫落;

　　b處設為空腔，擠壓安裝過程中具有良好的彈性和壓縮性，擠壓后能回彈至原樣，能使密封條更好的配合型材的槽口;

　　c處底部的披水邊整體高度大于型材間隙，在安裝完后緊貼玻璃,可以媲美打膠的效果，披水效果非常顯著;

　　d處主要起到固定型材和玻璃的效果，同時兼具防水性能;

　　e處中間位置的十字支撐筋具有良好的支撐性能，分布在主體的4個同等大小空腔能更好的阻隔熱傳遞，比無腔體和單一空腔有更好的隔熱保溫性能，同時也降低了密封條的重量，提高了性價比。

　　4.5 性能特點

　　硅橡膠(SILICONE)密封條，其產品具有良好的彈性、耐候性、著色性和優良耐高低溫性(-70℃～300 ℃)，但價格較高。

　　4.6 安裝要求

　　黑色硅膠密封膠條 GJMF-001即可使用膠條專用輥輪，采用滾壓的方法安裝，也可采用直接穿入式安裝。

　　4.7 委員會組織的實際檢測結果

　　膠料性能：

　　邵氏硬度：為67 HA。拉伸強度：為 8.49 Mpa。拉斷伸長率：為 288%。100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為1;拉伸強度變化率為-0.47%;拉斷伸長率變化率為-5.56%;加熱失重為1.34%，壓縮永久變形為2.71%。70℃×504h熱空氣老化：回彈恢復為6級(為82.0%);硬度(邵氏A)變化：-20℃～0℃時為1，0℃～23℃時為0 ，23℃～70℃時為2。低溫脆性溫度：低溫-40℃不破裂。

　　制品性能：

　　外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。截面裝配尺寸公差為E1級，截面非裝配尺寸公差為E2級。 回彈恢復(70℃×22h)，(壓縮工作范圍1.0mm)：為5級(為74.3%)。加熱收縮率(70℃×24h)：為0.73%。拉伸恢復：為99%。耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。污染及相容性：試驗后，型材上無深色輪廓或實心印痕，型材、密封膠條試樣表面無發粘、凹凸不平現象。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
