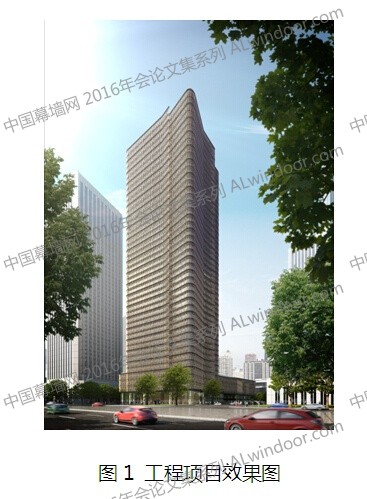

1 工程項目背景
廣州某項目(下文簡稱H項目)工程地處廣州市海珠區，是集商業、星級酒店、高級辦公用途為一體的綜合性超高層建筑，幕墻面積5.5萬平方米，總建筑面積約16.4萬平方米，項目總建筑高度約196米。項目主樓建筑幕墻主要由內層幕墻和外層鋼管網裝飾組成，整體呈編織網狀的外觀藝術效果。
2 格柵設計方案技術要點介紹及系統結構分析

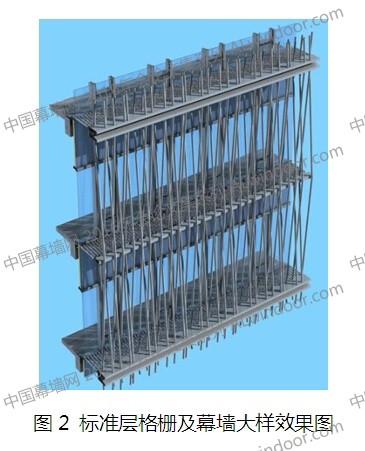

本項目幕墻外層格柵部分設計為單元式結構，其標準層格柵大樣如圖2所示。

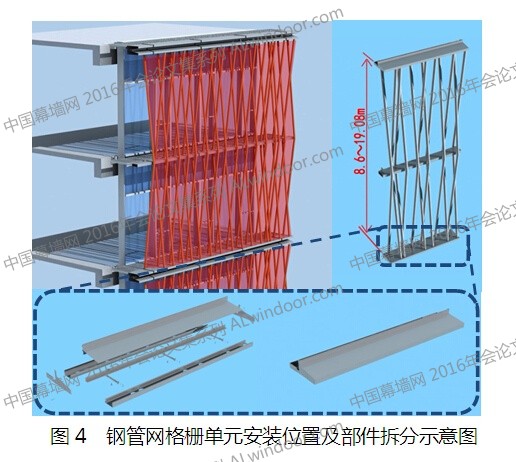

格柵系統由兩個主要子單元組件構成，一是水平安裝的走道格柵單元，由鋼格柵框體、鋁合金格柵條組成，其安裝位置及部件拆分示意圖如圖3所示。二是豎直安裝并呈現交錯狀態的鋼管網格柵單元及其上下固定框體，其安裝位置及部件拆分示意圖如圖4所示。
H項目幕墻工程中的格柵系統兼具有裝飾、遮陽、通風、防護等設計意圖，根據其節點方案設計圖及招標文件所示，其結構設計應滿足以下要點：
1、 抗風壓性能。
2、 抗震性能。
3、 防撞擊性能。
2.1 格柵節點設計
格柵標準單元高度跨2層建筑結構，高度為8600mm，水平分格為2100mm。鋼管前后斜拉分布，側面看斜拉的鋼管格柵之間形成菱形,中間分格位置用鋁方管支撐。
管網格柵采用

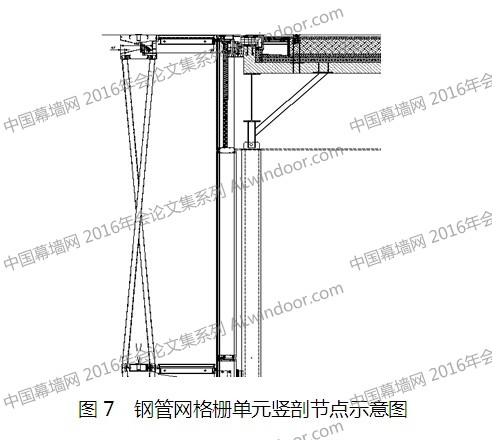

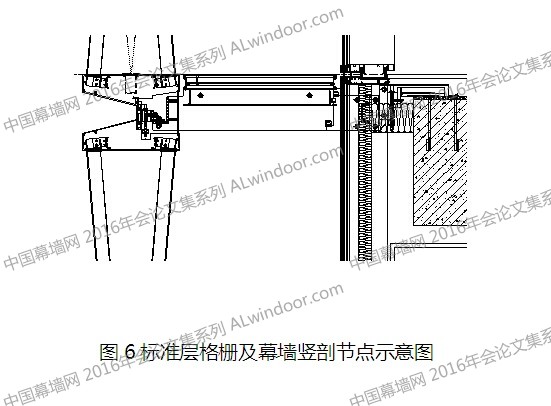

不銹鋼圓管，鋼管固定在上端和下端(圖6)的鋁橫料上，并通過鋁合金連接件、鋼板支座（詞條“支座”由行業大百科提供）連接固定(圖7)。

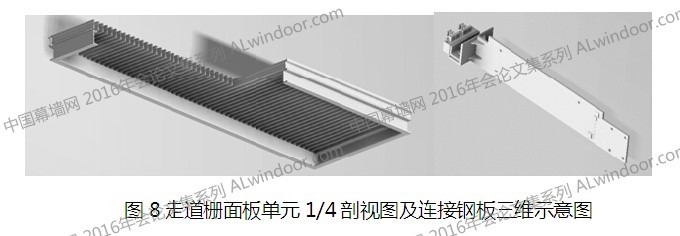

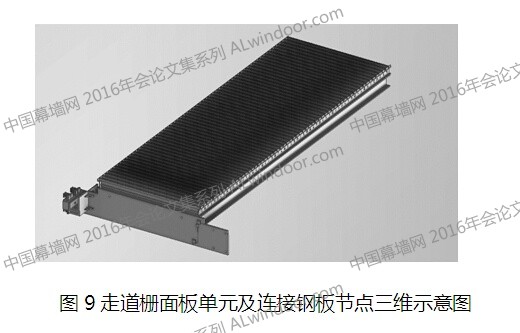

玻璃單元與格柵單元之間有760mm的間距，在該間距層間位置上設計水平鋁合金格柵，形成走道格柵面板單元。
2.2格柵結構分析及計算
(1)管網格柵單元計算
本項目風荷載體型系數根據《建筑結構荷載規范》(GB 50009-2012)進行取值，各種截面（詞條“截面”由行業大百科提供）桿件的體型系數為
,幕墻計算高度H=195.95米，以下為按現行幕墻規范設計的結構計算結果(基本風壓W0=0.5kPa,B類)：
風荷載標準值：
;
豎直方向的管網格柵采用

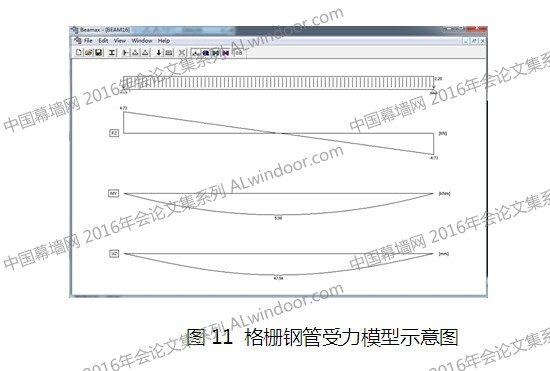

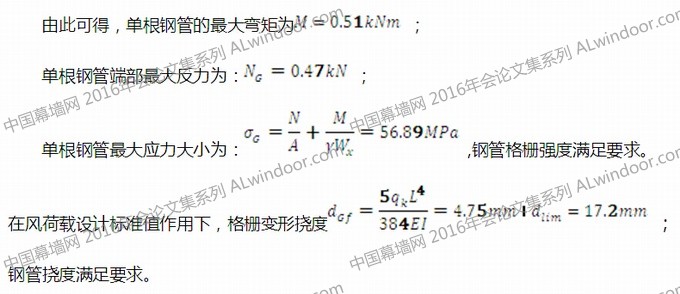

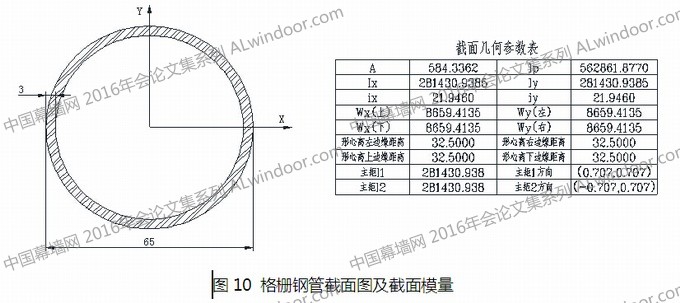

的圓形鋼管，其截面圖及截面模量見圖10，呈現不均勻分布，一個格柵單元為12根，最大計算跨度取4.3m，其計算示意圖如圖11所示：
由于重力方向荷載對整體結構未起決定性作用，且均已計算通過，其計算過程在此不再贅述。
(2)水平走道格柵單元及主要構件計算

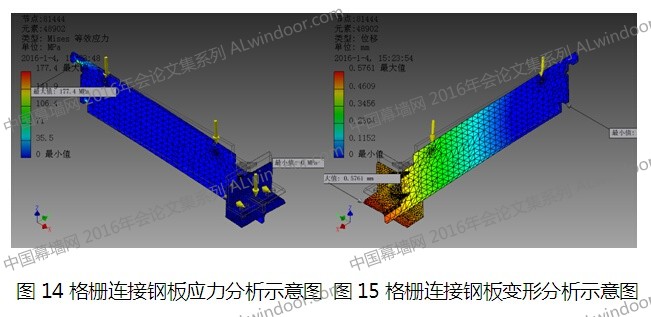

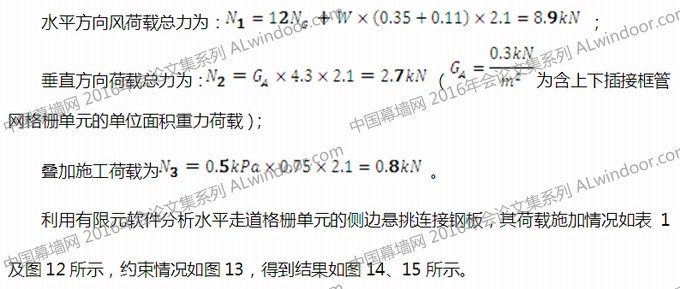

在水平走道格柵方面，需要重點校核其連接節點部位的受力情況，掛接支座的反力如下。
2.3格柵結構試驗設計
本文建議對工程中格柵結構進行相應的結構性能試驗測試，主要分為兩個部分，一是動態風壓試驗，目的是測試其立面管網格柵的抗風壓性能，以及風透過格柵管網后的壓力損失情況。二是靜載試驗，主要測試水平走道格柵正常使用狀態下(上人維修時)的結構安全性能。
(1) 管網格柵單元動風壓試驗設計
試驗采用一個包含外部風扇的風力模擬裝置，使風垂吹向格柵測試面，風扇與格柵間設
置氣流矯直部件，其截面不小于1m直徑。在氣流矯直部件出風口位置，依次接駁天氣模擬倉，天氣模擬倉，采集區，氣動力測量區，最后通過機械通風裝置將氣流排出。
具體試驗步驟及方法可參照采用歐盟標準BS EN 13030：2001《建筑物通風——終端設備（詞條“設備”由行業大百科提供）——百葉窗風雨模擬性能試驗》執行，也可根據工程實際情況進行調整，以更加接近工程實際。圖16為格柵風雨試驗裝置示意圖。
