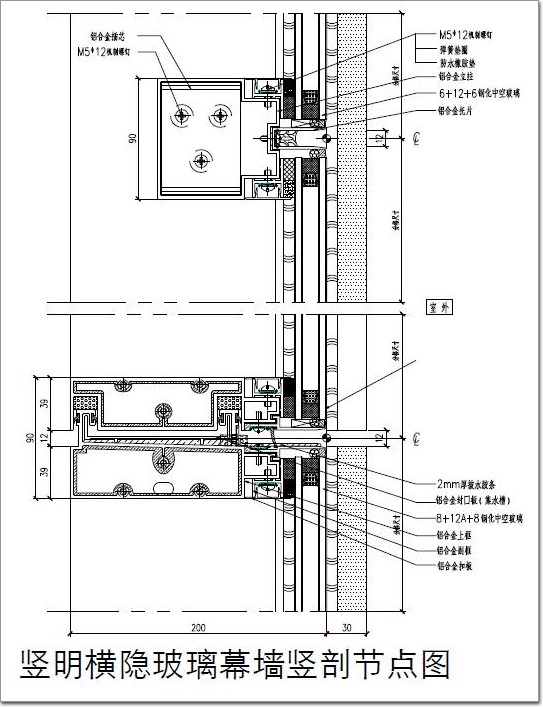

鋁龍骨采用閉腔，大大提高了型杅的局部抗扭能力和整體側向扭轉屈曲的抵抗力。型材寬度為90mm，公母料配合深度15mm，此系統水平方向三維調節量為±33mm，上下微調±6mm，整個三維調節量滿足設計要求。(系統如圖)
菲莉中心大廈幕墻的細節設計
3.1 幕墻的水密性設計
設計原理：幕墻表面運用雨幕原理進行防水，設計上使等壓腔的壓力Pc 等于或接近室外壓力Po，即水密線兩側的風壓基本相等，消除或減輕了風壓的作用，使水不通過或很少通過塵密線和水密線進入等壓腔。

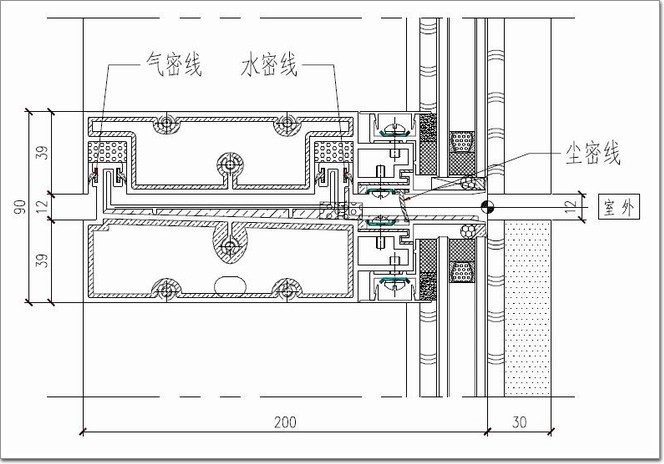

菲莉中心大廈幕墻所采用的單元系統有三道密封線，分別是：塵密線，水密線，氣密線。他們的作用分別是：
(1)塵密線：為阻擋灰塵設計的一道密封線，由相鄰單元的膠條（詞條“膠條”由行業大百科提供）相互搭接實現，起到阻擋灰塵和披水的作用。
(2)水密線：幕墻的重要防線，通過幕墻表面的少量漏水可以越過返條線，進入單元幕墻的等壓腔，通過合理的結構設計（詞條“結構設計”由行業大百科提供），進入等壓腔水將被有組織的排出，沒有繼續迕入室內的能力，達到阻水的目的。
(3)氣密線：幕墻的重要防線，由于水密線和氣密線之間的等壓腔和室外基本上是相通的(同時在連通孔上放置防止灰塵的海棉)，因此水密線不能阻止空氣的滲透，阻止空氣的滲透任務由最后一道防線——?dú)饷芫�來完成。
(如圖所示)
3.2 單元幕墻公母槽插接深度
菲莉中心建筑高度145m，風荷載通過幕墻傳給主體結構，單元體的面板和框架結構是一體的，因此由風荷載（詞條“荷載”由行業大百科提供）導致的板塊位移必須由插接槽來吸收。而由溫度的變化，單元體和主體結構的溫差變形完全不一樣，只能依靠公母槽來吸收，因此在設計時必須要考慮公母料之間配合。另外當?shù)卣饋?lái)臨的時候，建筑主體結構的三個方向的位秱、旋轉、扭轉等都會傳遞給玻璃幕墻，這些位移和扭轉也需要單位板塊的公母插接槽來吸收。
3.3 防火設計
火災對于幕墻的危險性很大，因?yàn)椴ＡА⑹木?a target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>脆性材料，抗火性差，溫度達到250度時玻璃即會炸裂，當受熱或遇火燒時易變形、破碎毀壞而造成幕墻大面積掉落，火焰就從幕墻破碎洞口的外側卷進上層室內。另外，垂直幕墻不建筑物各樓層樓板、房間間墻的縫隙未經處理戒處理不恰當，濃煙也可通過縫隙向上層擴散彌漫，造成人員窒息，而火苗則通過縫隙往上層竄。返些縫隙和幕墻破裂的洞口就成了引火通道，串煙串火，釀成更大的火災。因此在菲莉中心大廈幕墻設計時我們嚴格執行以下標準：
(1)外墻所用的材料(如保溫棉、防火封堵（詞條“防火封堵”由行業大百科提供）材料、所用密封膠條等)必須使用不燃材料或者是難燃材料。
(2)玻璃幕墻不其周邊防火分隔構件間的縫隙、與樓板或隔墻外沿間的縫隙、不實體墻面洞口邊緣間的縫隙等，必須進行防火封堵設計。
(3)幕墻不各層樓板、隔墻外沿間的縫隙，采用防火巖棉或礦棉封堵，厚度為100mm，幵填充密實;樓層間水平防煙帶的巖棉或礦棉采用1.5mm厚鍍鋅鋼板承托，承托板不主體結構、幕墻結構及承托板之間的縫隙均填充防火保溫巖棉。
(4)本工程設計了雙道防火封修，兩道防火封修豎向間距為900mm。
