本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)]編輯部整理發(fā)布：
前面兩期的“白云在線”文章中，白云化工專家組給大家解答了硅酮耐候密封膠施工過(guò)程中起鼓問(wèn)題和氣泡問(wèn)題。我們繼續(xù)給大家解答耐候密封膠應(yīng)用問(wèn)題,今天，我們關(guān)注密封膠施工過(guò)程中的外觀問(wèn)題。
耐候密封膠在使用過(guò)程中出現(xiàn)了外觀問(wèn)題，表現(xiàn)形式為膠縫表面粗糙、外觀差，有顆粒、結(jié)皮或氣孔;其表現(xiàn)形式與起鼓、氣泡導(dǎo)致的膠縫不平整存在較明顯差異。
外觀問(wèn)題主要有兩個(gè)原因：一是密封膠自身出了質(zhì)量問(wèn)題，里面有膠皮或明顯顆粒;另一個(gè)原因是施工不規(guī)范導(dǎo)致。
一、為什么密封膠會(huì)外觀差
1、耐候密封膠質(zhì)量原因

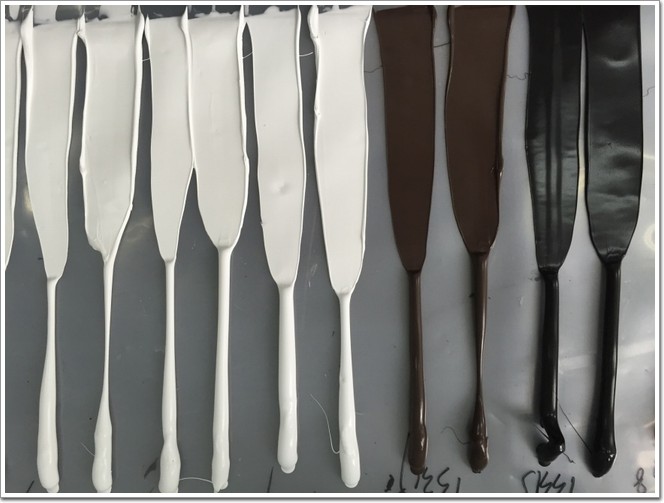

把密封膠打成膠條，立即進(jìn)行刮膠，目視觀察膠的外觀(見(jiàn)圖1)。如發(fā)現(xiàn)有較為密集的顆粒，或發(fā)現(xiàn)了直徑超過(guò)0.5mm的顆粒、膠皮，已影響到膠縫修整后的外觀，那么可認(rèn)為密封膠自身外觀有問(wèn)題。
圖1刮膠檢測(cè)外觀
2、施工原因
如果沒(méi)有發(fā)現(xiàn)密封膠自身外觀有問(wèn)題，那么可以推斷，膠的外觀問(wèn)題可能是由于施工過(guò)程中修整不規(guī)范造成。接下來(lái)，可以現(xiàn)場(chǎng)了解工人施工過(guò)程的情況予以確認(rèn)。產(chǎn)生該問(wèn)題有以下四種可能原因：

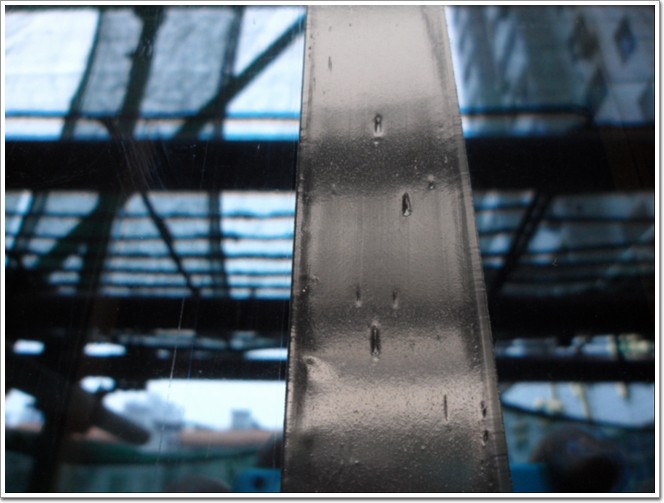

a)注膠不飽滿，修整后氣泡分散在膠表面，形成凹陷的氣孔，見(jiàn)圖2。
圖2膠表面有凹陷的氣孔
b)注膠過(guò)程或修整過(guò)程帶入了外來(lái)的雜質(zhì)，如膠嘴處粘有雜質(zhì)、修整工具不清潔，影響到修整后膠縫的局部外觀。
c)注膠后未及時(shí)修整，注膠與修整兩者時(shí)間間隔過(guò)長(zhǎng)。注膠后時(shí)間過(guò)長(zhǎng)，密封膠表面會(huì)部分結(jié)皮半固化，這時(shí)再修整表面會(huì)導(dǎo)致出現(xiàn)粒狀的膠皮，見(jiàn)圖3。
圖3未及時(shí)修整導(dǎo)致外觀差
d)修整時(shí)刮下的膠，與空氣接觸時(shí)間過(guò)長(zhǎng)，重新回填到膠的表面，會(huì)導(dǎo)致膠縫表面外觀差。
二、怎么解決
通過(guò)以上原因分析，我們建議施工過(guò)程中需要注意以下幾點(diǎn)：
1)選用質(zhì)量穩(wěn)定的耐候密封膠，且在貯存期內(nèi)使用;
2)注膠勻速飽滿，以免存在氣泡、空穴而影響到外觀;
3)密封膠注膠后盡可能及時(shí)修整，控制好注膠和修整的間隔時(shí)間;
4)如需利用修整時(shí)刮下的密封膠，應(yīng)確認(rèn)在密封膠的可修整時(shí)間內(nèi)使用，且應(yīng)將需利用的密封膠回填到膠縫的內(nèi)部，再在表面重新注膠以保證膠縫的外觀質(zhì)量。
