U型玻璃幕墻之所以受到業主歡迎
和建筑設計師青睞
是因為有很多特點
比如說
傳熱系數低
隔熱保溫性能好，色差小
安裝施工簡便快捷
防火性能好，省錢又環保...等等
01.U型玻璃介紹
建筑用U型玻璃(亦稱槽型玻璃)是用先壓延（詞條“壓延”由行業大百科提供）后成型的方法連續生產出來的，因其橫截面呈“U”型，故而得名。是一種新穎的建筑型材玻璃。U型玻璃品種很多，具有良好的透光而不透視的特性，保溫隔熱性能和隔聲性能優良，比普通平板玻璃的機械強度高，施工簡便，有獨特的建筑與裝飾效果，可節省大量輕金屬（詞條“輕金屬”由行業大百科提供）型材，用途廣泛。
產品經國家玻璃質量監督檢驗中心依據建筑材料行業標準JC/T867-2000《建筑用U形玻璃》檢驗合格，各項技術指標參照德國工業標準DIN1249 和1055標準制定。
產品已于2011年2月列入云南省新型墻體材料（詞條“新型墻體材料”由行業大百科提供）產品目錄。
02.適用范圍
可用于機場、車站、體育館、廠房、辦公樓、賓館、住宅、溫室等工業與民用建筑非承重的內外墻、隔斷及屋面。
03.U 型玻璃分類
按顏色分類：無色、噴涂各色、貼膜各色。常用無色。
按表面狀態分類：壓花（詞條“壓花”由行業大百科提供）紋、平滑、細花紋。常用壓花紋。
按強度分類：普通、鋼化、貼膜、加強膜及填充保溫層。
04.參考標準和圖集
建筑材行業標準JC/T 867-2000《建筑用U形玻璃》
德國工業標準DIN1055和DIN1249
國家建筑標準設計圖集06J505-1《外裝修(一)》
05.建筑設計應用

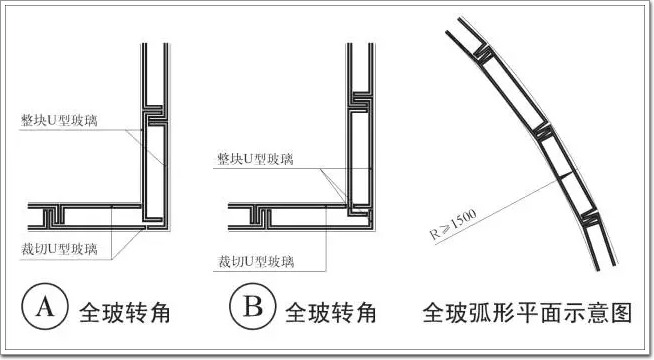

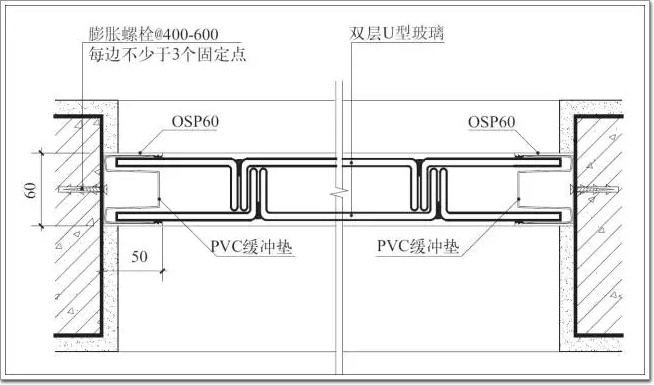

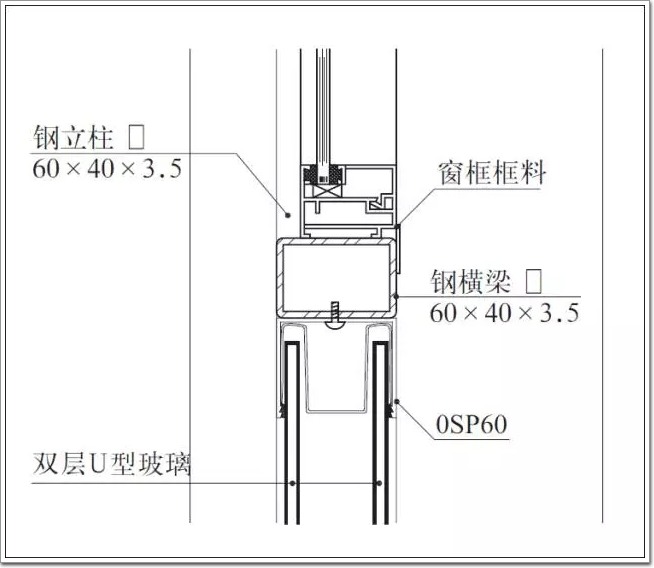

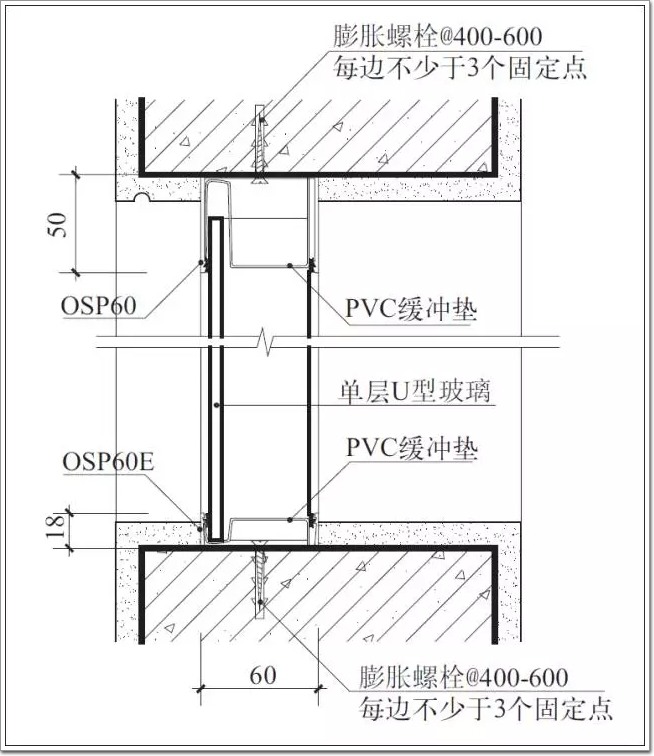

U型玻璃作為墻體材料可用于建筑內墻、外墻、隔斷等部位。外墻一般用于多層建筑，玻璃的高度取決于風荷載、玻璃距離地高度及玻璃連接方式等。本專刊(附表一)中提供了德國工業標準DIN-1249和DIN-18056有關數據，供多層及高層建筑設計時選用。U型玻璃外墻節點圖在國家建筑標準設計圖集06J505-1《外裝修(一)》及本專刊中均有專門敘述。
U型玻璃屬不燃材料。經國家防火建筑材料質量監督檢驗中心測試，耐火極限為0.75h(單排，6mm厚)。如有特殊要求時，應按有關規范進行設計或采取防火措施。

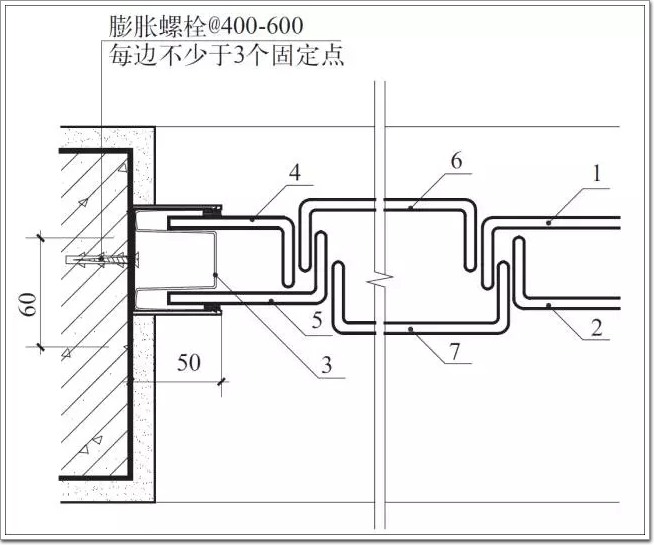

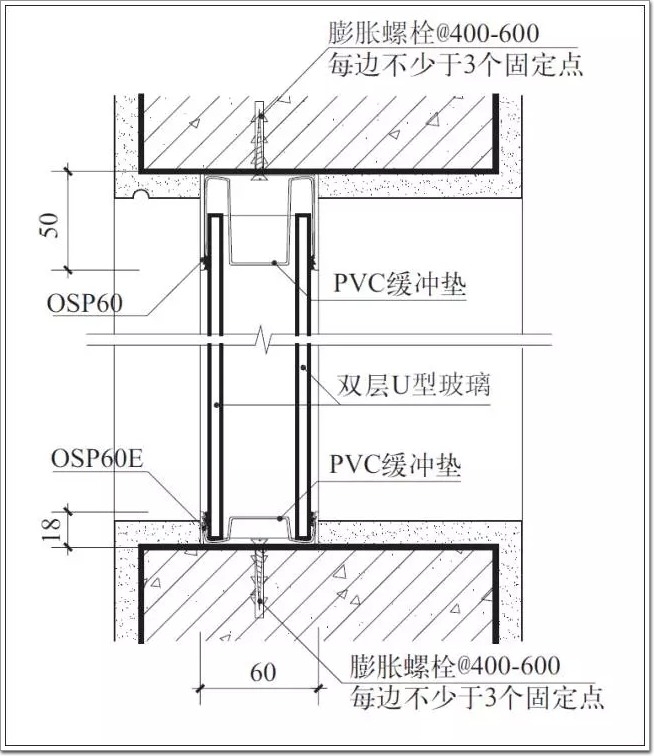

U型玻璃可單層、雙層安裝，安裝時留通風縫或無通風縫均可。本專刊僅提供了單排翼朝外(或內)和雙排翼在接縫處成對排列兩種組合方式，若采用其它組合方式時應注明。

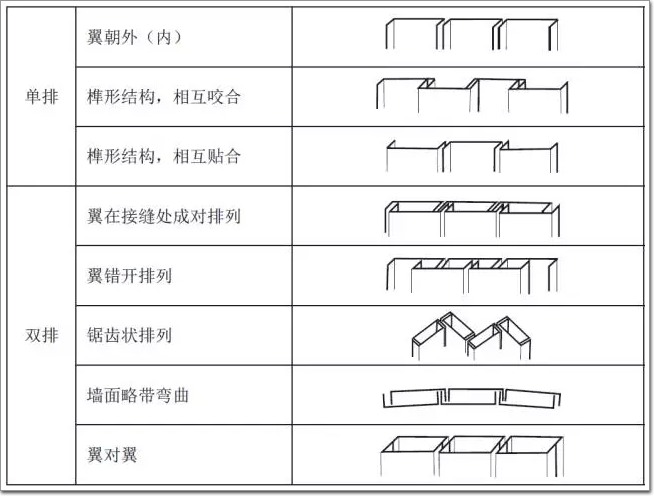

U型玻璃按造型及建筑使用功能分別采取以下八種組合方式

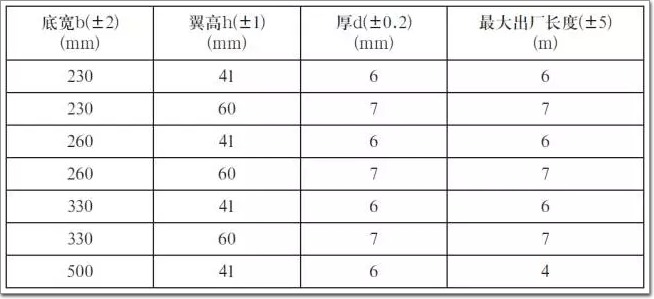

06.U型玻璃規格
注：最大出廠長度并不等于使用長度。
07.主要性能和指標
注：當U型玻璃雙排安裝或單排安裝長度小于4m時，抗彎強度取值為30～50N/mm2。當U型玻璃單排安裝且安裝長度大于4m時，照此表取值。
08.安裝方法
安裝前的準備：安裝承攬人必須懂得U型玻璃安裝的相關規定;熟知U型玻璃安裝的基本方法，并對操作工人進行短期的培訓工作。簽定《安全保證協議書》，寫進《工程承攬合同書的內容》，方可進入施工現場。
安裝工藝的制定：進入施工現場前，結合實際制定“安裝工藝”，并將安裝工藝的基本要求發到每一個操作工的手中，要求熟讀并會操作，必要時組織地面培訓，特別是安全操作規范，任何人都不得違反。
安裝的基本要求：通常用專用的鋁型材邊框材料，亦可根據用戶的要求用不銹鋼邊框或黑色金屬材料，當采用金屬型鋼材時要有良好的防腐防銹處理。邊框材料與墻面或建筑洞口應有牢固的固定，每延米應不少于2個固定點。
安裝高度計算：見附圖(見型材玻璃安裝高度表)。U型玻璃是安裝在四方框洞中的透光墻體，玻璃長度為框洞的高度減25～30㎜，寬度可不考慮建筑模數，因U型玻璃可以任意切割。 0～8m搭腳手架。高層安裝一般采用吊籃方法，安全、快捷、實用方便。
09.安裝工藝
將鋁型材框料，用不銹鋼螺栓或鉚釘固定在建筑物上。將U型玻璃內面仔細擦洗干凈，再鑲入框架。
將起穩定作用的緩沖塑料件，截成相應長度，放入固定的框架內。
當U型玻璃安裝至最后一塊，洞口的寬度余量不能裝入整塊玻璃時，可將U型玻璃沿長度方向裁切以滿足剩余寬度。安裝時應將裁切過的U型玻璃先進入邊框，再按第5條要求安裝。
安裝最后三塊U型玻璃時，應先將兩塊玻璃進入邊框，再裝第三塊玻璃封扣。
調整U型玻璃之間的溫度伸縮間隙，尤其在年溫差較大的地域。
U型玻璃高度不大于5m時，邊框垂直度的允許偏差為5mm;
U型玻璃水平寬度大于2m時，橫向構件水平度的允許偏差為3mm;U型玻璃高度不大于6m時，構件跨向撓度的允許偏差小于8mm。
清潔玻璃：一面墻體完工后，清潔表面遺留痕跡。
在邊框與玻璃間的縫隙中塞入彈性墊條，墊條與玻璃和邊框接觸面不得少于12mm。
在邊框與玻璃，玻璃與玻璃，邊框與建筑結構體的接縫中,填入玻璃膠（詞條“玻璃膠”由行業大百科提供）類彈性密封材料(或硅酮膠密封)。
邊框承受的荷載應直接傳給建筑物，U型玻璃墻體屬非承重墻體不可受力。
安裝玻璃時，要將內表面擦拭干凈，安裝完畢后，再將外表面的污垢擦拭干凈。
10.運輸
一般情況下，用汽車從工廠運輸?shù)焦さ亍Ｓ捎谑┕すさ氐奶匦裕y
以找到平地和庫房，但又必須保持U型玻璃的安全和清潔，特建議
采取保潔措施。
11.卸載
由U型玻璃生產廠家用行車吊裝裝車，由施工方負責卸車。為避免因不懂卸車方法而造成破損、破壞包裝、以及不平整場地等問題的
發生，特建議規范卸車方法。
在有風荷載的情況下，通常以計算U型玻璃的最大使用長度來

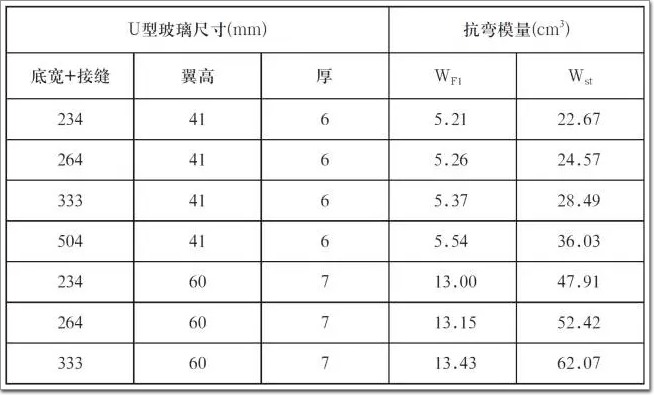

確定其耐風壓強度式中：L—U型玻璃最大使用長度，md—U型玻璃的彎曲應力（詞條“彎曲應力”由行業大百科提供），N/mm2WF1—U型玻璃翼的抗彎模量(詳見表13.2)，cm3P—風荷載標準值，kN/m2A—U型玻璃的底寬，m13.2 不同規格的 U型玻璃的抗彎模量。
注：WF1：翼的抗彎模量;Wst：底板（詞條“底板”由行業大百科提供）的抗彎模量
不同安裝方式的抗彎模量取值
當翼朝向受力方向時，采用底板的抗彎模量Wst。
當?shù)装宄蚴芰Ψ较驎r，采用翼的抗彎模量WF1。
當U型玻璃正反相扣安裝時，則采用綜合的抗彎模量的綜合值。

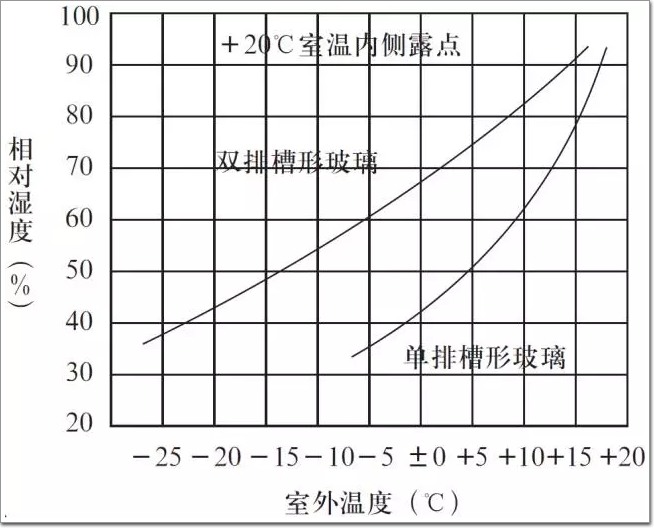

在寒冷的冬季，由于室內外溫差較大，玻璃朝室內一側易結冷凝水（詞條“冷凝水”由行業大百科提供）。用單排和雙排U型玻璃做建筑物的圍護結構的情況下，當室外
溫度較低、室內溫度為20℃時，冷凝水的形成與室外溫度和室內濕
度的關系見下圖：
U型玻璃結構體冷凝水的形成與溫度和濕度的關系(此表引用德國標準)
12.保溫性能
雙層安裝的U型玻璃，采用不同的填充材料，其傳熱系數可以達到2.8～1.84W/(m2・K)。在德國的DIN18032安全標準中，U型玻璃被列為安全玻璃(我國相關標準尚未將其列入安全玻璃)，可以用于球類運動場館和屋面采光頂。通過強度計算，U型玻璃的安全性是普通玻璃的4.5倍。U型玻璃自成構件型狀，安裝后與平板玻璃相同面積條件下的強度，用面積公式：Amax=α(0.2t1.6+0.8)/Wk計算，該公式反應了玻璃面積與風荷載強度的對應關系。U型玻璃達到鋼化玻璃等同面積的強度，同時兩翼密封膠粘接構成了玻璃的整體安全性(在德國工業標準1249-1055中屬于安全玻璃)。

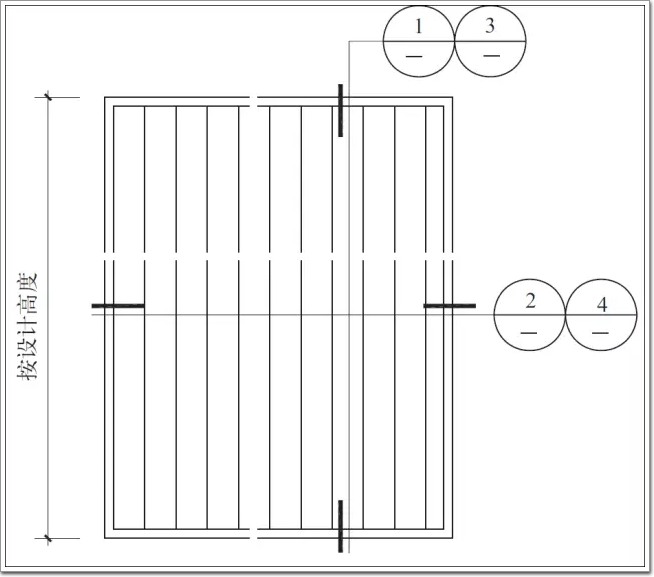

U型玻璃豎向安裝外墻
13.U型玻璃豎向安裝外墻

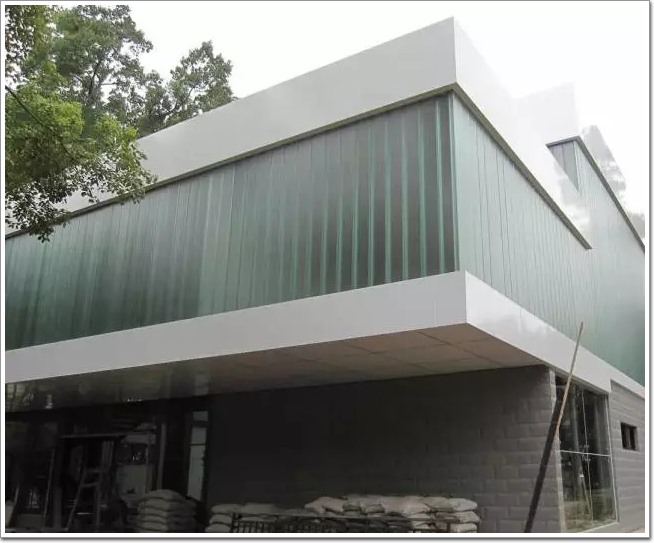

14.國內工程實例

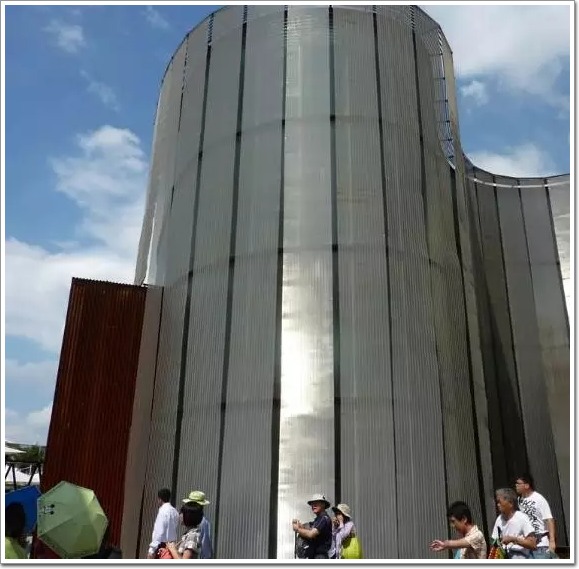

上海世博會智利國家館

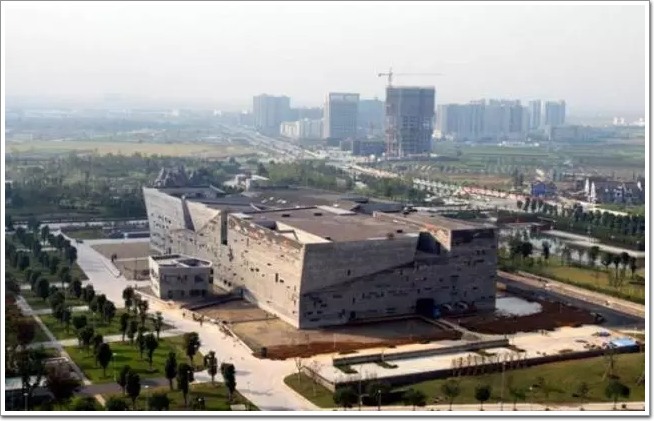

寧波博物館

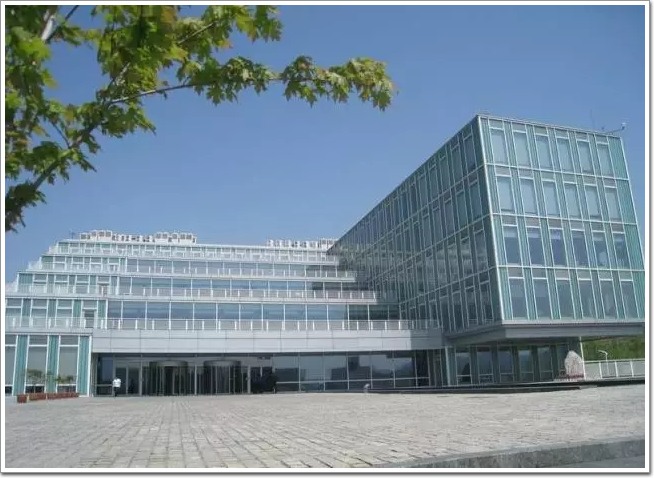

青島卷煙廠
湖南新邵廣信健身中心

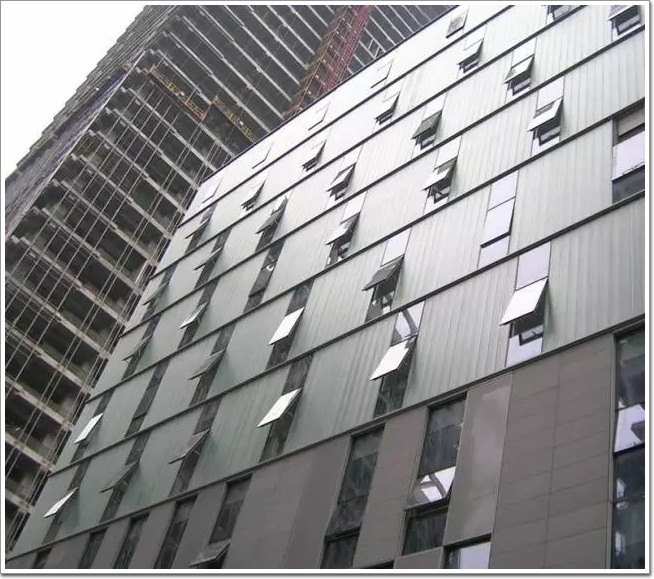

寧波利時商務大廈
15.結語
U型玻璃作為一種新型建筑墻體材料，除具有特有的保溫、節能、隔聲、透光不透視等優點外，也具有較好的力學性能，按照相關建筑規范進行設計應用時能夠滿足使用安全性的要求。
